通讯方式RS485是什么意思？请给我一个容易理解的答案

RS485采用电压差分方式传输数据，采样浮动电压的交替变化，物理层一个发送端对应多个高阻输入的方式。由于接收器是多个高阻输入，虽然发送端是推挽输出，在距离发送端的近端，具有一定的干扰电压通过磁耦合入总线，产生的电压会被发送端引流吸收。

RS-485通讯是什么意思？

RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。

RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS-485使得连接本地网络以及多支路通信链路的配置成为可能。[s1]

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来，而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，原因1是共模干扰：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了，但容易忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7到+12V，只有满足上述条件，整个网络才能正常工作；当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口；原因二是EMI的问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。（来自百度百科）

rs485怎么进行通讯的

要搞清楚RS485通讯我们要先搞明白什么是通讯，通讯就是两个设备之间0、1代码的传递、0-低电平 1-高电平

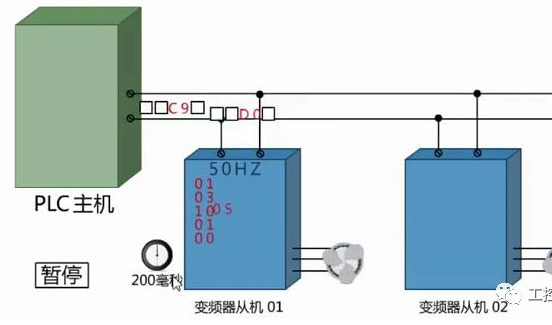

举例：plc 向变频器从机1和变频器从机2传递数据，首先变频器从机1和变频器从机2设备之间必须通过电缆连接（硬件连接）。如果变频器从机1和变频器从机设备发送101010这样一串代码，那么变频器从机1就要在他的通讯端口产生如下图所示的高低电平的组合，通过电缆这个介质变频器从机2设备的通讯端口就会接收到A设备发出高低电平的组合，同时就会将接收到的高低电平组合翻译成101010，这就完成了PLC 向两台变频器从机1设备数据的传递。

RS485通讯的工作原理？

RS485通讯的工作原理如下：

1、采用差分信号。我们在讲A/D的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。尤其当工业现场环境比较复杂，干扰比较多时，采用差分方式可以有效的提高通信可靠性。RS485采用两根通信线，通常用A和B或者D+和D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V表示，逻辑“0”以两线间的电压差为-(0.2~6)V来表示，是一种典型的差分通信。

2、RS485通信速率快，最大传输速度可以达到10Mb/s以上。

3、RS485内部的物理结构，采用的是平衡驱动器和差分接收器的组合，抗干扰能力也大大增加。

4、传输距离最远可以达到1200米左右，但是它的传输速率和传输距离是成反比的，只有在100Kb/s以下的传输速度，才能达到最大的通信距离，如果需要传输更远距离可以使用中继。

5、可以在总线上进行联网实现多机通信，总线上允许挂多个收发器，从现有的RS485芯片来看，有可以挂32、64、128、256等不同个设备的驱动器。

6、RS485的接口非常简单，与RS232所使用的MAX232是类似的，只需要一个RS485转换器，就可以直接与单片机的UART串口连接起来，并且使用完全相同的异步串行通信协议。但是由于RS485是差分通信，因此接收数据和发送数据是不能同时进行的，也就是说它是一种半双工通信。

rs485通讯方式是什么?

里去看看吧 RS232,RS422,RS485是电气标准,主要区别就是逻辑如何表示. RS232使用12V,0,-12V电压来表示逻辑,（-12V表示逻辑1,12V表示逻辑0）,全双工,最少3条通信线（RX,TX,GND）,因为使用绝对电压表示逻辑,由于干扰,导线电阻等原因,通讯距离不远,低速时几十米也是可以的. RS422,在RS232后推出,使用TTL差动电平表示逻辑,就是两根的电压差表示逻辑,RS422定义为全双工的,所以最少要4根通信线（一般额外地多一根地线）,一个驱动器可以驱动最多10个接收器（即接收器为1/10单位负载）,通讯距离与通讯速率有关系,一般距离短时可以使用高速
