典型系统时域响应电阻R值的改变,将影响系统中哪些指标的改变?将如何变化?

软件 2023-07-11

为什么改变模拟电路中的R值,系统阶跃响应曲线会发生

不管是R还是C的改变,都会改变系统零极点的分布,所以时域和频域响应都会改变。

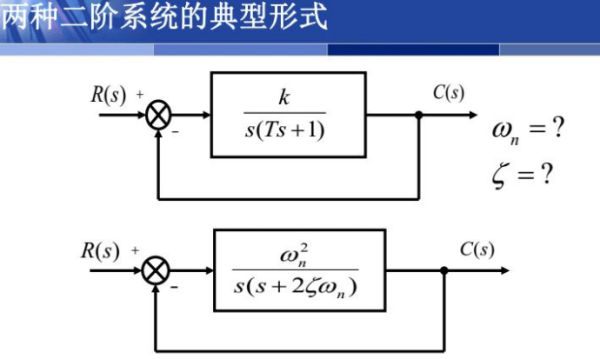

典型二阶系统时域分析实验怎么改变模拟电路参数研究ωn改变对系统阶跃响应的

典型二阶系统时域分析实验,改变模拟电路参数研究ωn改变对系统阶跃响应的的方法:增加零点相当于增加了系统的阻尼比,系统响应时间和峰值时间变短,超调量增加。

系统的阶跃响应特性不会因输入幅值而变化,稳定性是系统的内部特性,模拟实验中幅值过大对系统可能会产生损坏,二阶系统阻尼比ζ越小,上升时间tr则越小;ζ越大则tr越大。固有频率ωn越大,tr越小,反之则tr越大。固有频率具有角速度的量纲,而阻尼比为无量纲参量。

控制系统动态特性的优劣

是通过动态特性性能指标来评价的。控制系统动态特性的性能指标通常是按系统的单位阶跃响应的某些特征量来定义的。多数控制系统的动态过程都具有振荡特性。

因此我们选择欠阻尼振荡过程为典型代表,来定义动态特性的性能指标,并用这些指标来描述控制系统的动态过程品质。这些指标主要有:上升时间、峰值时间、最大超调量、衰减率、调节时间、振荡频率与周期、振荡次数等。

时域动态性能指标有哪些?它们反映系统哪些方面的性能?

时域动态指标有6个,分别为:

  • 延迟时间:响应曲线达到稳态值百50%所需时间。度

  • 上升时间:响应曲线从稳态值10%上升到90%所需时间。

  • 峰值时间:响应曲线上升超过稳态达到第一个峰值所需时间。

  • 超调量:响应曲线中超出稳态值的最大偏差量和稳态值之比称为最大超解量,简称超调量,一般用百分比表示。

  • 过渡时间:Δ为允许误差范围,一般取±5%或±2%。响应曲线进入该范问围并不再超出该范围,则进入时间即为过渡时间。过答渡时间表示暂态结束。

  • 振荡次数:在过渡时间内(0≤t≤ts),响应曲线穿越版稳态值次数的一半称为振荡次数。

有一个c=10pf的电容器,引脚的分布电感为l=2nh.请问当频率f在什么范围时,电容器开

电容的作用 作为无源元件之一的电容,其作用不外乎以下几种: 1、应用于电源电路,实现旁路、去藕、滤波和储能的作用。下面分类详述之: 1.旁路 旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。 就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。 为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。 这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 2.去藕 去藕,又称解藕。 从电路来说, 总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大, 驱动电路要把电容充电、放电, 才能完成信号的

在控制系统的时域分析方法中,评价控制系统的性能指标通常有哪些

控制系统的时域响应及其性能指标 为了分析和评价线性控制系统时间响应的性能,需要首先研究线性控制系统在典型输入信号作用下的时间响应过程和性能指标。 3.1.1 时域响应 任何一个稳定的线性控制系统,在输入信号作用下的时间响应都由动态响应(或瞬态响应、暂态响应)和稳态响应两部分组成。动态响应描述了系统的动态性能,而稳态响应反映了系统的稳态精度。两者都是线性控制系统的重要性能。因此,在对系统设计时必须同时给予满足。 1. 动态响应 动态响应又称瞬态响应或过渡过程,指系统在输入信号作用下,系统从初始状态到最终状态的响应过程。根据系统结构和参数选择情况,动态响应表现为衰减、发散或等幅振荡几种形式。显然,
