我用两片74HC192做一个24进制的计数器 但为什么第二个数字显示器是从9开始啊?

软件 2022-05-24

2个74ls192和一个74ls00怎么构成24进制计数器

74LS192是十进制计数器,满十产生进位,就用这个进位信号作为第二个74LS192芯片的计数脉冲,如果计数脉冲是采用二级同步的,这个进位信号也可作为第二个74LS192芯片的最低位(P0,或D0)的输入信号,再把第二级输出的Q0(十位=1)和第一级输出的Q0、Q1(个位=11)信号相与,产生复位两级计数器的信号,也就是计数到13后,便复位到0了。

用74LS192或74HC192构成的二十四进制加法计数器怎么设计?

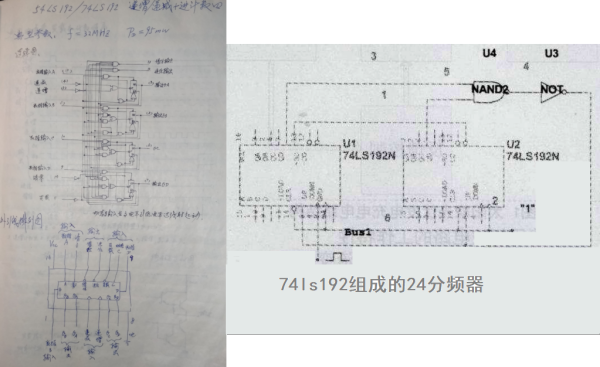

74LS192、74HC192是递增递减十进制计算器,连接成24进制即可,也可以按照3三进制和八进制分频器设计,详细可参考74LS192手册及分频器设计手册,见附图

用两片74LS90设计24进制计数器,用数码显示输出,求图

74LS90就是十进制计数器,可以做十位,个位计数器。而要解决是问题是个位向十位进位,逢24回零,实现24进制计数,最大数是23。

1.74LS90是2-5十进制异步计数器,您要先做八进制连接7490到十进制(CP1和Q0, CP0作为输入,Q3作为输出为十进制),然后使用异步数跳过一个状态来实现八进制计数。

2.把数字从000调到111。首先连接到加法计数状态,当输出为1000时(当Q4为高功率时)将Q4输出连接到R01和R02脚,当计数为1000时立即设置0,再次从0开始计数。1000的状态是暂时的。

3.在状态转换图中,0000到0111是有效状态,1000是暂态状态,从这个状态跳到0000状态。

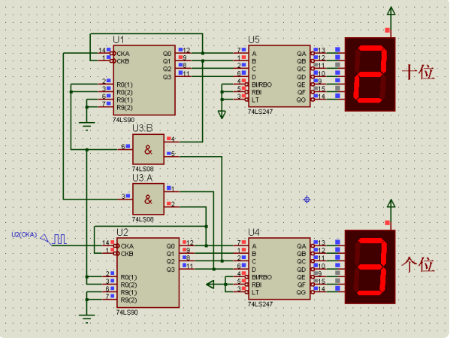

逻辑图即仿真图如下:

扩展资料:

74LS90引脚图

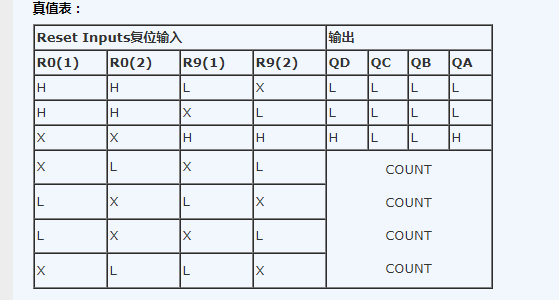

H=高能级L=低能级×=不确定

应用:

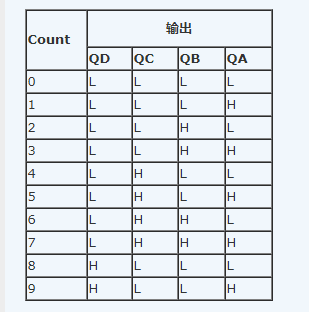

A.连接输出Qa和输入B,形成8421BCD码计数器。计数顺序如图所示。

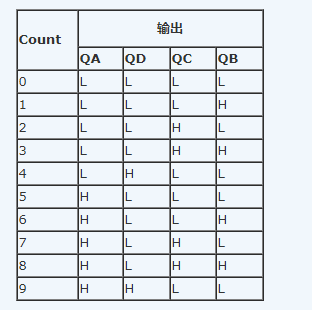

b . Qd输出。它与输入A相连,构成一个5421BCD码计数器。计数顺序如图所示。


用两片74ls290设计24进制计数器,还带上电路图

74LS90就是十进制计数器,可以做十位,个位计数器。而要解决是问题是个位向十位进位,逢24回零,实现24进制计数,最大数是23。

一片74LS290计数规律是满十就清零,这样就构成了10进制的计数器,一片74LS290满六就清零,这样就构成了6进制的计数器。

当十进制计数器满十以后,输出一个信号给六进制计数器。当六进制计数器满六的时候,两片同时清零。这样就是一个六十进制的计数器了。

扩展资料:

1、如果按照计数器中的触发器是否同时翻转分类,可将计数器分为同步计数器和异步计数器两种。

2、如果按照计数过程中数字增减分类,又可将计数器分为加法计数器、减法计数器和可逆计数器,随时钟信号不断增加的为加法计数器,不断减少的为减法计数器,可增可减的叫做可逆计数器。

另外还有很多种分类不一一列举,但是最常用的是第一种分类,因为这种分类可以使人一目了然,知道这个计数器到底是什么触发方式,以便于设计者进行电路的设计。

参考资料来源:百度百科-计数器

用74hc192设计24进制的加法计数器(74HC192,74LS48,74HC00来做,共阴极七段数码管 )

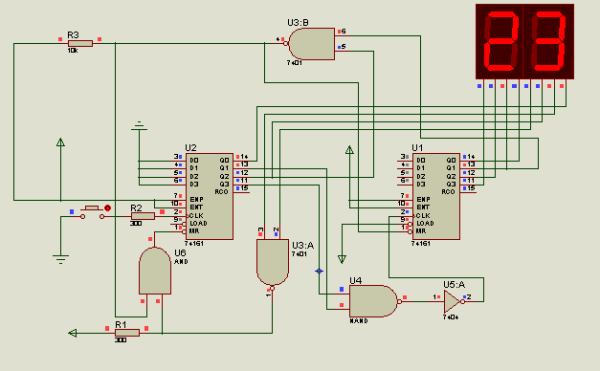

这是作业吗?仿真图如下
