CAD图纸倒PDF时文字怎么坑坑洼洼的,显示不清晰

软件 2023-08-12

可以CAD转换PDF格式的时候,文字模糊不显示怎么办

方法一:文字样式,重新修复文字

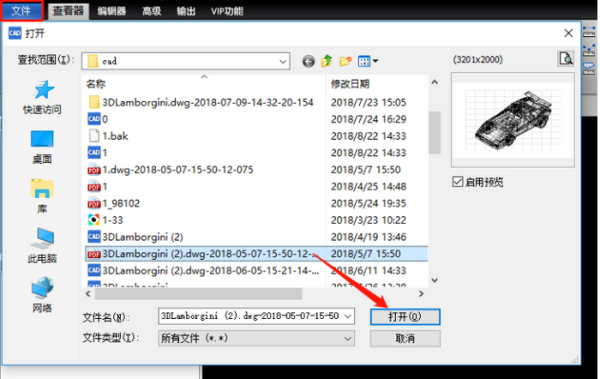

1.运行xunjieCAD编辑器标准版软件,直接点击菜单栏“文件”-“打开”按钮,在弹出的窗口里面找到已经转换完成的PDF格式图纸文件,点击“打开”。

2.点击软件菜单栏上的“编辑器”按钮,会出现很多功能操作图标,我们选择“文字”功能,可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”,可以添加和删除文字样式。

3.利用文字样式,使用“单行文本”、“多行文本”等文本操作,重新编辑修复PDF图纸上的文字。
4.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法二:打印机操作,打印样式表设置
1.与上一个的解决方法一样,首先我们需要打开已经转换完成的PDF格式图纸文件。

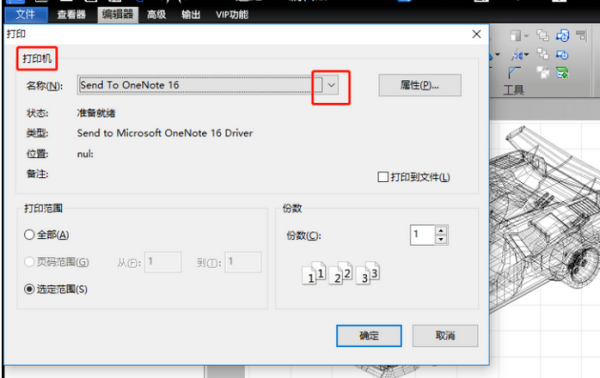

2.然后点击软件界面上方的“打印”按钮,会有打印弹窗弹出。

3.在“打印”弹窗中,我们选择打印机名称为“dwg to pdf.pc3”,点击右侧“属性”,再点击“自定义特征”。
4.若是字体粗细问题,则可以在“打印样式表”里将文字的颜色设成打印成粗线,打印成PDF文件。同时设置“全部捕获”并勾选“作为几何图形”。
5.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法三:批处理,再次重新转换
1.运行xunjieCAD编辑器标准版软件,先点击界面左上角的“文件”按钮,之后点击下面的“批处理”进入“批处理”的弹窗页面。
2.在“批处理”界面,点击 “添加文件”,进入“打开”弹窗,在弹窗中找到需要转换格式处理的CAD图纸文件,再点击“打开”按钮。

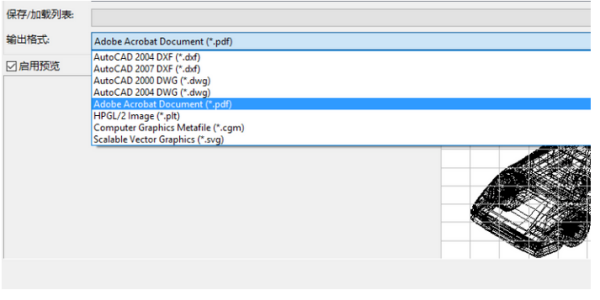

3.然后在“批处理”界面中“输出格式”栏选择好PDF格式。

4.同时在“批处理”界面中,可以点击右侧“自定义”按钮,在弹出的“PDF输出选项”弹窗中,对需要输出的PDF文件进行更加精准地编辑设置。

5.在“输出目录”右侧的“浏览”框里选择好保存PDF图纸的路径。接着点击“开始”按钮,对该CAD图纸文件进行转换成PDF格式操作就完成了。而且PDF图纸文字会清晰的显示出来。

CAD转换PDF为什么看不清楚图上的字

CAD直接转换PDF文件是会出现图纸模糊的,用CAD自带的打印选项就可打印PDF文件。

CAD打印PDF的方法:

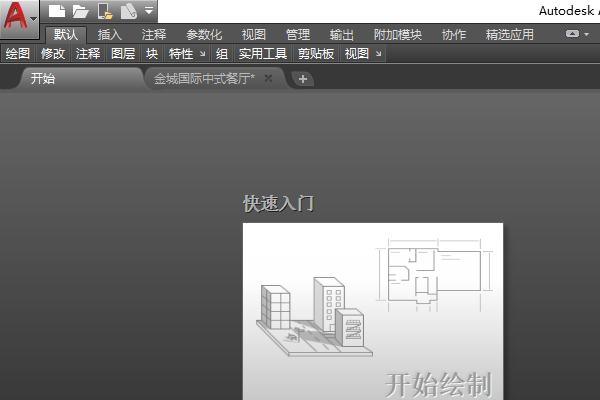

1、打开CAD软件。

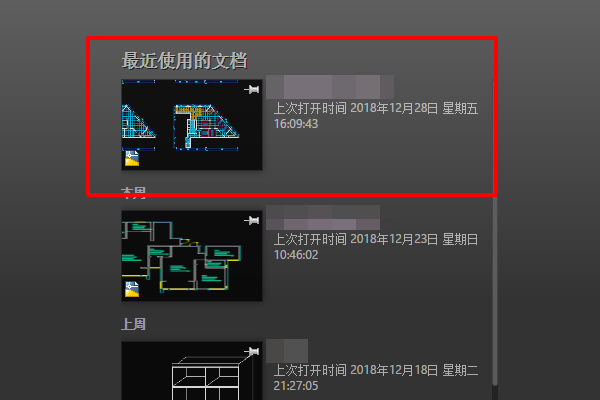

2、选择要打印PDF的图纸文件。

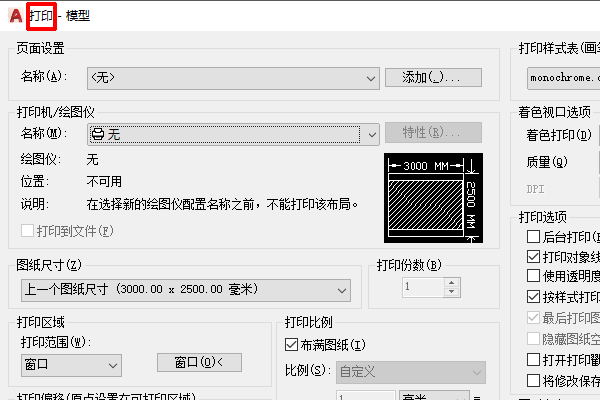

3、打开图纸文件后,使用快捷键“ctrl+p”打印选项。

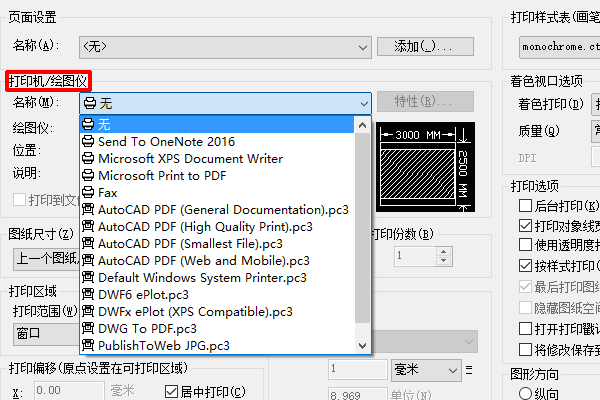

4、在打印选项中找到“打印机/绘图仪”弹出下拉菜单。

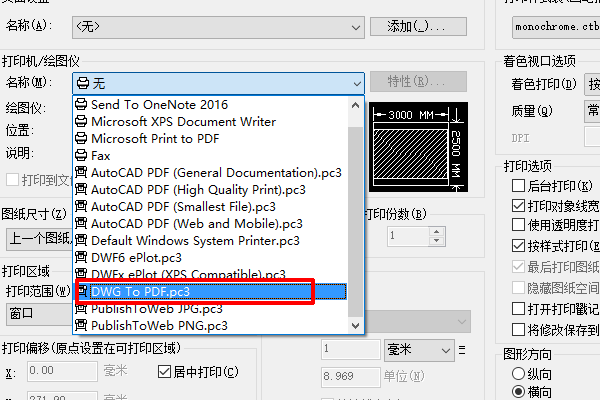

5、在下拉菜单中选择“DWG to PDF.PC3”。

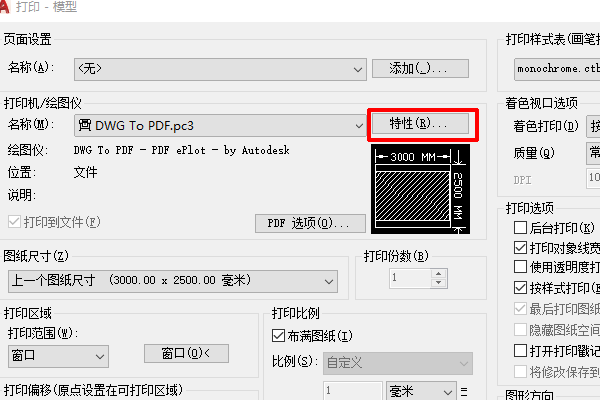

6、选择“特性”

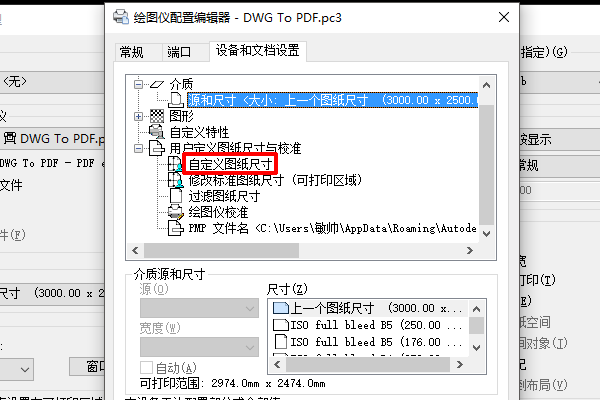

7、在弹出的“绘图仪配置编辑器”中找到“自定义图纸尺寸”。

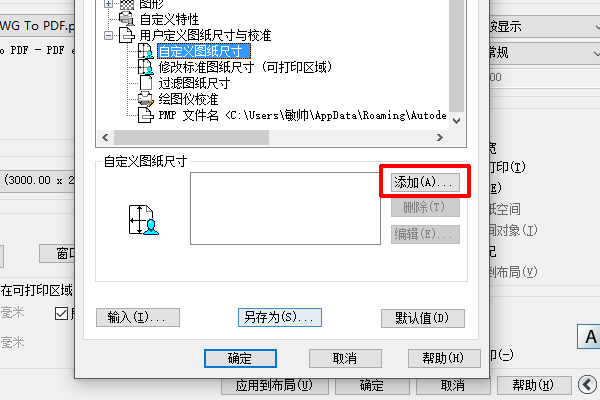

8、点击“添加”。

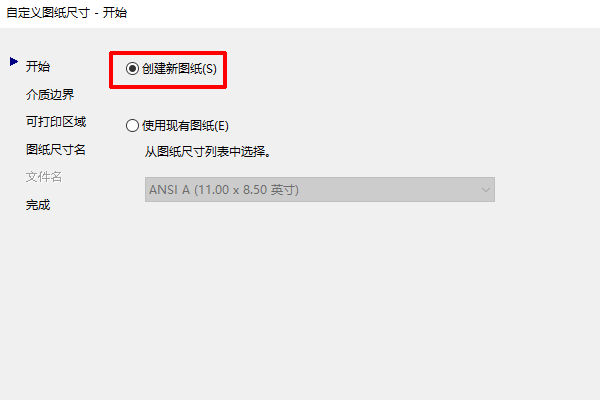

9、选择“创建新图纸”,下一步。

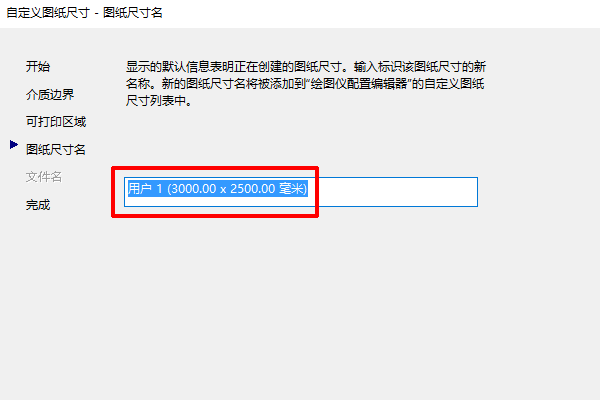

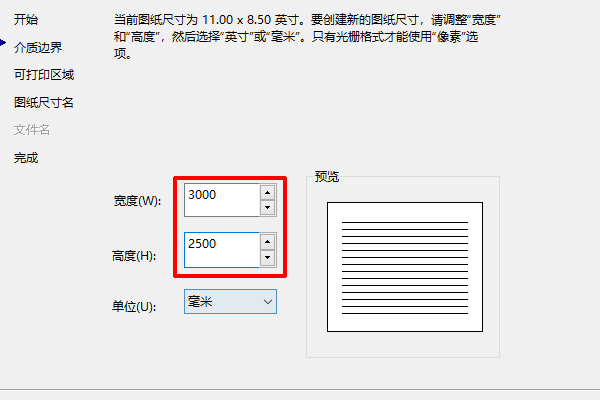

10、设置所打印的PDF宽度与高度,下一步。

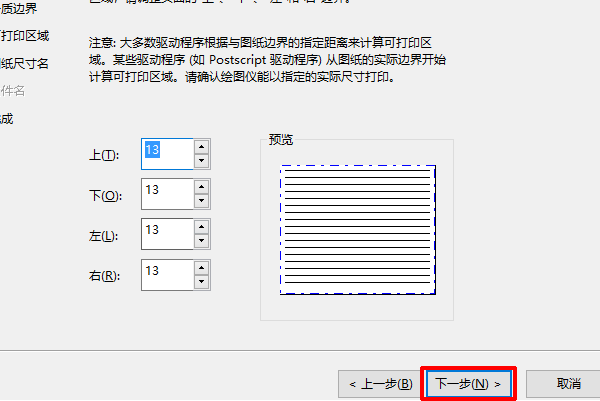

11、默认,下一步。

12、创建完PDF尺寸。

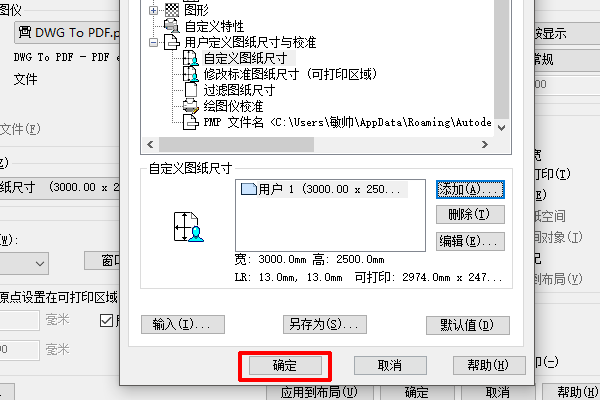

13、点击确定。

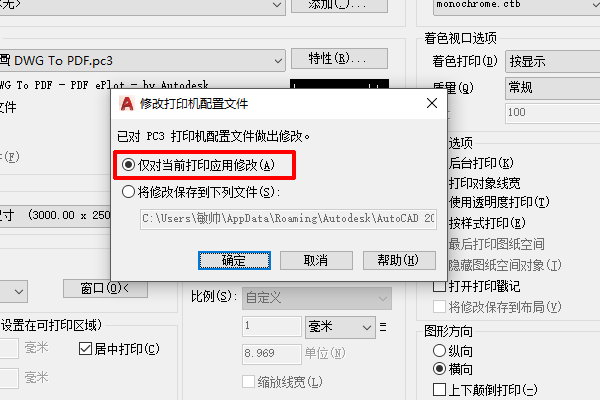

14、选择“仅对当前打印应用修改”,点击确定。

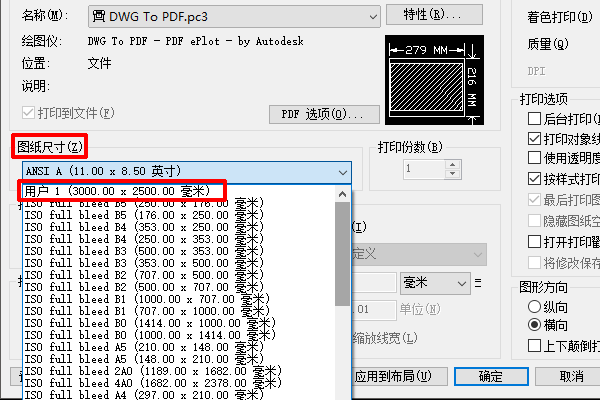

15、确定后,在“图纸尺寸”中,选择刚才创建的PDF尺寸。

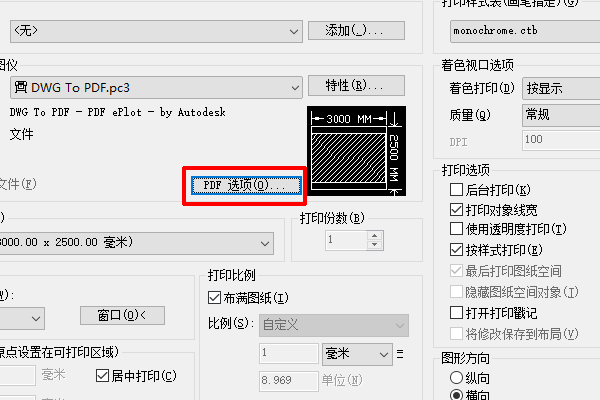

16、点击选择“PDF选项”。

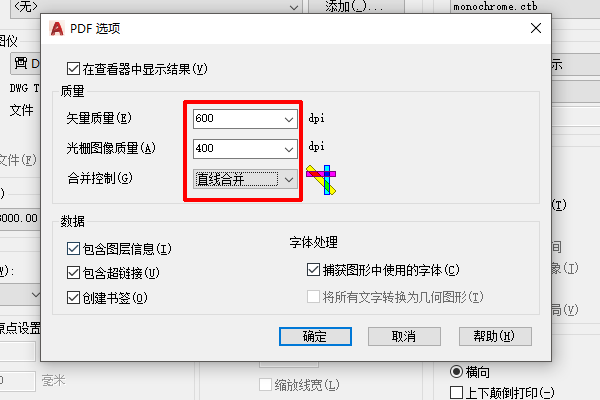

17、设置PDF的图像质量。

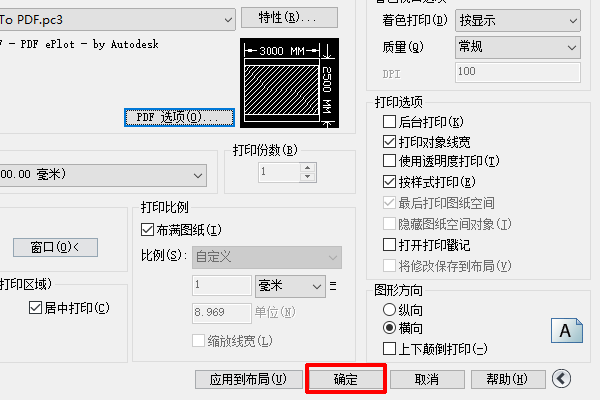

18、以上设置都完成后,点击确定,打印“PDF”格式的CAD文件了。

嵌有EXCEL的CAD文件转成PDF后打印出来的 表格处非常模糊,根本看不清楚,请问有何妥当又简单的方法能解决

1、首先我们先在电脑上安装需要的CAD软件。

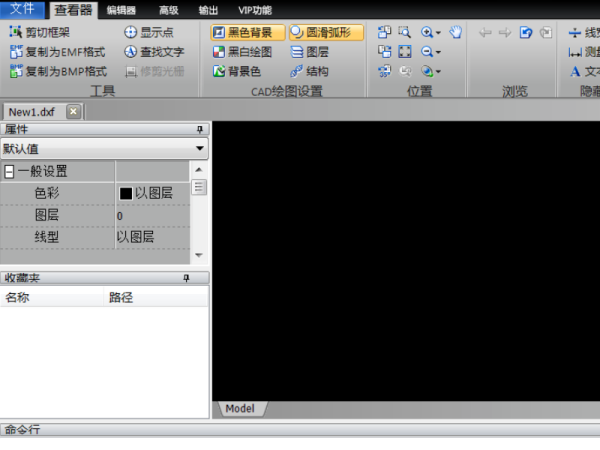

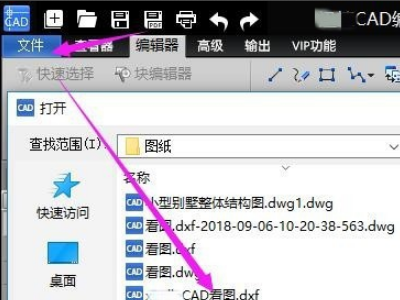

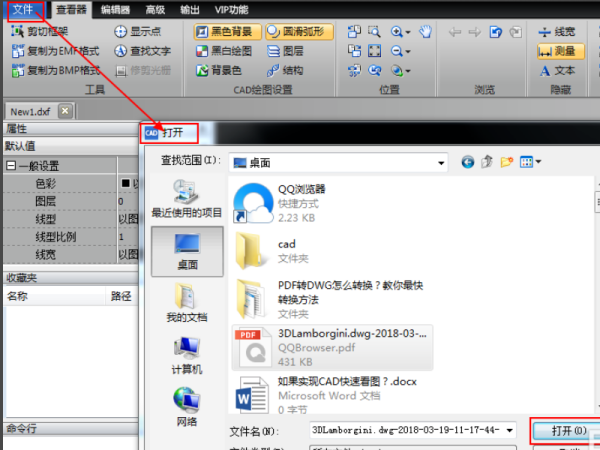

2、操作运行软件,点击界面上方“文件”按钮,再点击“打开”按钮,在弹出的窗口里面找到需要操作图纸文件,点击“打开”。如下图:

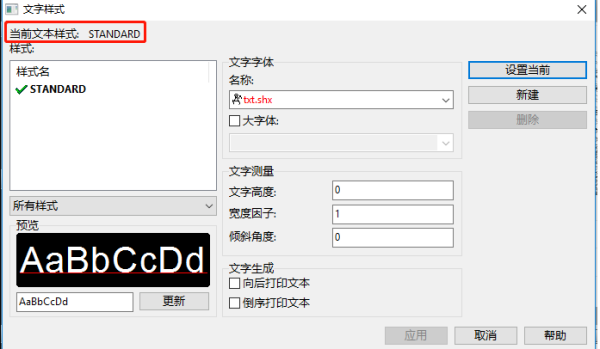

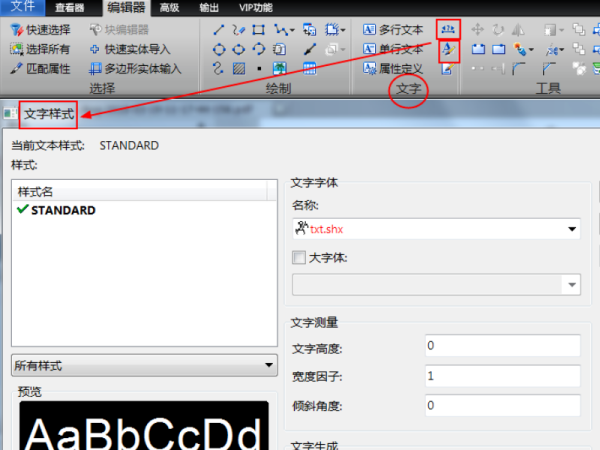

3、点击软件界面上,会出现很多功能操作图标,我们选择“文字”功能,可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”,可以添加和删除文字样式。如下图:

4、上述操作完成后,点击“保存”就可以了。此时已经不模糊了。如下图:

CAD图纸转换成PDF格式后为什么文字却显示不出来?这是什么原因呀?

文字显示不出来是转换的PDF质量不高,所以建议重新把转换。解决方法如下:

1、开CAD编辑器标准版软件,点击“文件”。

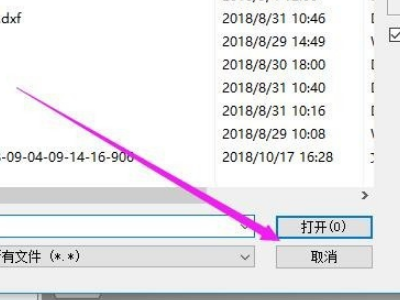

2、打开要转换的CAD图纸。

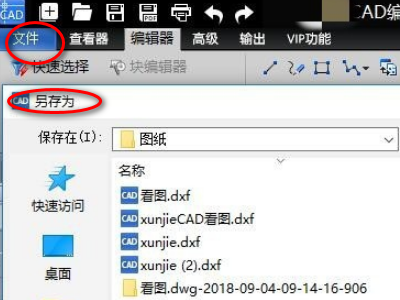

3、点击“文件”——“另存为”。

4、在弹出的对话框里选择,保存格式。

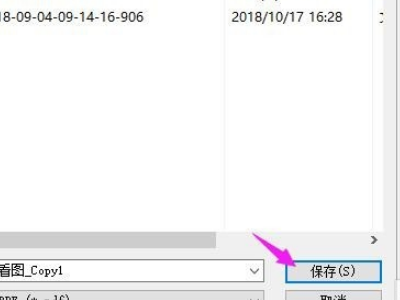

5、同时还要选择好保存的位置;之后点击“保存”,就可以了。
