SOLIDWORKS 工程图视图可能显示为空

软件 2023-08-23

solidworks打开图后为什么是空白的

你好!SolidWorks 打开图是空白的,可以单击_视图(前导)中的_整屏显示全图,类似放大镜图标的命令。如果还是空白的那就是空文档。因为SolidWorks 新建文件后就可以保存文件,这时保存的文档就是空文档。

在SW转CAD中显示创建精确几何体时出现错误,工程图视图可能显示为空是什么原因?

sw转CAD,二维图纸和三维模型是分开的,而不像sw一样共同相关联。 处理方法是分别转格式: 3D需要转为stp格式和igs格式,否则会有破损缺陷,即使这样的格式也不能100%确保无损。转换时需要运行宏命令。 图纸需要另存为dxf格式x或dwt格式最为保险,其它格式问题太多,需要很大精力手工修改。强烈建议图纸sw和CAD尽量使用同一字体,转换后修改量小很多。 作为设计人员,精力放在研发上比较好,这样的互换给入门者练手,图纸交流建议PDF格式,不需要接受者任何修改,保障设计的原始性和追责的唯一性。

sw转化为cad时显示视图可能为空是怎么回事

首先打开我们的工程图,然后如果直接点击另存为,选择dwg格式保存后用cad打开文字会变得乱七八糟。这就需要我们先进行一些设置了。 点击工具-选项,选择绘图标准下的“注解”,查看右侧显示的字体名称。这就是我们当前使用的字体汉仪长仿宋体,当然你可以根据自己的需要改成其他字体。但一定要记住字体名称。 “注解”下面“尺寸”、 “中心线”、“表格”等的字体也需一一确认并记下字体名称。 打开solidworks软件安装目录下的data文件夹,路径:\SolidWorks Corp\SolidWorks\data,找到drawfontmap.txt文件双击打开。 这是solidworks与cad的字体映射文

SolidWorks零件改名后,其工程图全部不显示视图了,怎么拯救

具体步骤如下:

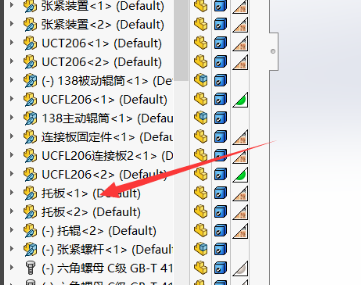

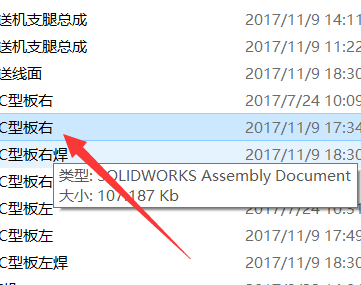

1、直接在文件夹里面找到要改名的零件。

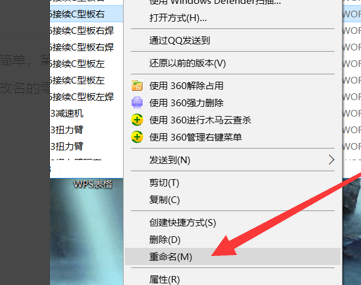

2、然后右击就可以找到重命名的选项。

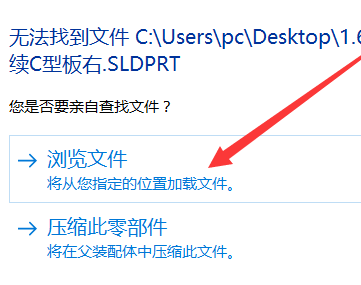

3、重新浏览一下改了名的文件。

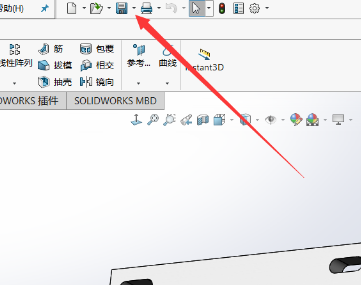

4、打开零件图,然后点击上面的里另存为。

6、之后另存为的时换一个名字,即可解决问题。

solidworks爆炸图转化为CAD格式,只显示图框,不显示爆炸图,怎么解决?

看来你这个solidworks图形有点问题,可以直接转换为带隐藏线的图形,在CAD里面打开后,删除隐藏线,留下实线就可以使用,这个是最快捷的方式了。
