天正电气7.0怎么进行轴网标注?

软件 2023-08-31

天正建筑轴网怎么标注几分之几轴网

两种办法。


办法一:直接修改轴号

双击轴号中的数字或字母,就可以编辑了。输入1/A或者1/2等等(输入/时注意是英文输入状态),就会得到几分之几轴号。


办法二:通过“添补轴号”命令

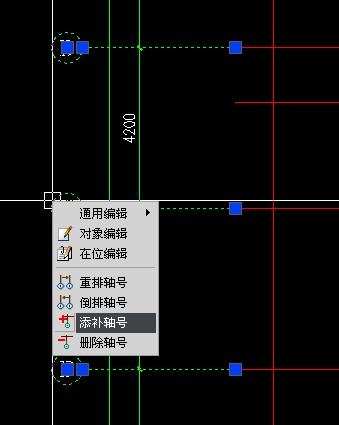

1、在轴号上点击鼠标右键,会出现天正的轴号命令菜单,在菜单中选择“添补轴号“;

2、这时会提示选择轴号对象,这时选择你要分的轴网,比如要标注1/C,就选择C轴号;

3、这时会提示选择新轴号的位置,点选你要标为几分之几轴号的那根轴线;

4、这时会提示是否双侧标注,根据你的需要选择即可,一般选Y;

5、这时会提示是否为附加轴号(即你说的几分之几轴网),选Y;

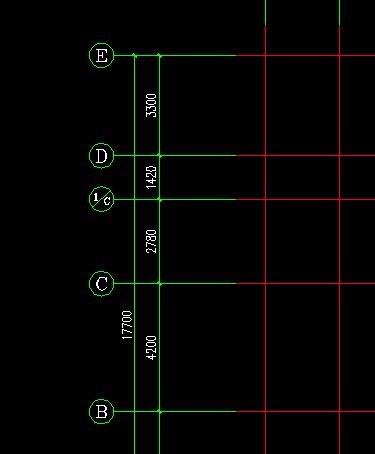

6、这时即可看到天正自动生成了1/C轴号。


天正建筑软件中怎么进行轴网标注

这个。。。。还是装一个吧。电驴上有免费的破解版。 装好后有一个菜单,中文的,直接照着共能点击就行了 如果用命令 轴网标注 生成轴网后,可以用[两点轴标]命令对直线或弧线轴网进行智能化的尺寸标注、轴号标注。同时提供[逐点轴标]命令对轴线进行互不关联的标注。 两点轴标(LDZB) 逐点轴标(ZDZB)

不规则建筑平面,怎么标注轴网呢?(附图)

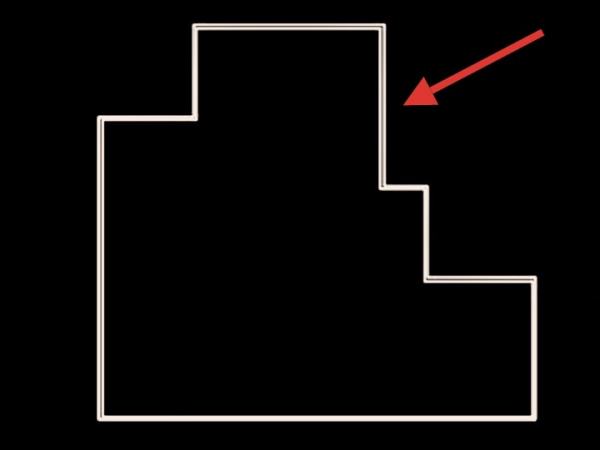

1、在天正软件里面打开不规则建筑平面以后,会发现没有标注轴网。

2、下一步,通过左侧的工具栏选择轴网柱子下的绘制轴网来点击。

3、这个时候弹出一个新的对话框,需要设置相关参数并进行确定。

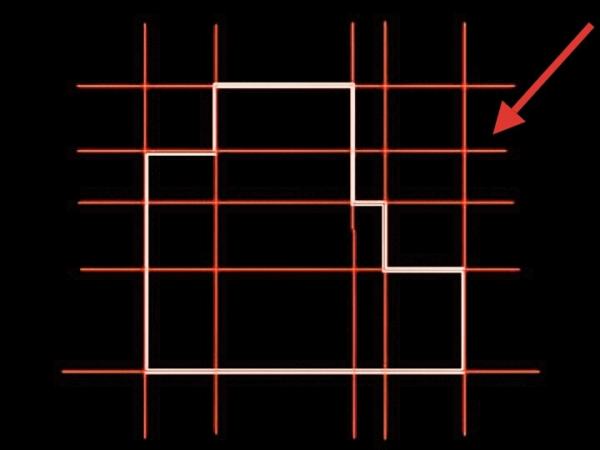

4、这样一来如果没问题,即可实现不规则建筑平面标注轴网了。

天正环形轴网怎样标注

天正8.0里面也有轴网标注的,就在天正菜单的轴网柱子里面。只不过它的名字不一样了,就是两点轴标,你双击打开后,就出现轴网标注的对话框了。

cad中如何建立轴网

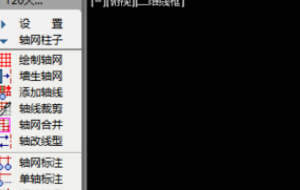

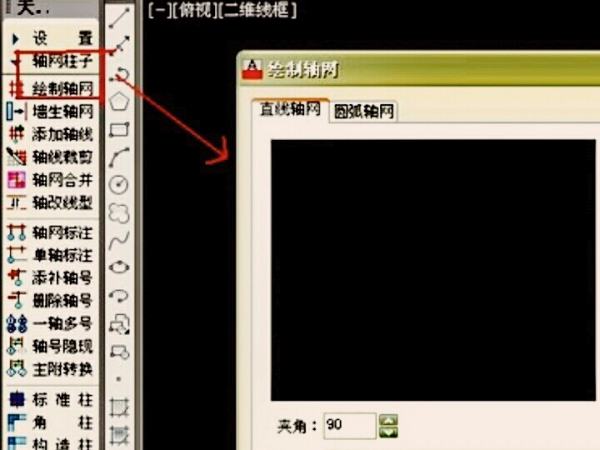

1、打开天正插件启动CAD绘图软件,通过轴网柱子-绘制轴网或者快捷键HZZW(不区分大小写)

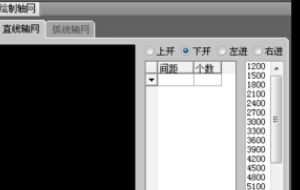

2、弹出绘制轴网子框,子框内包括直线轴网和弧线轴网两种方式

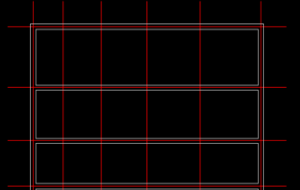

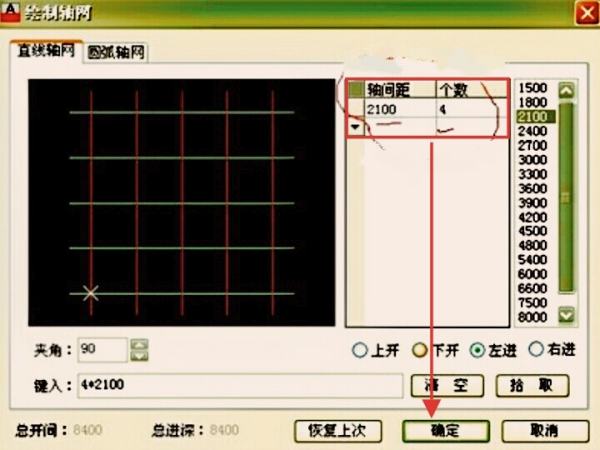

3、通过直线轴网我们进行设置,设置结果如下

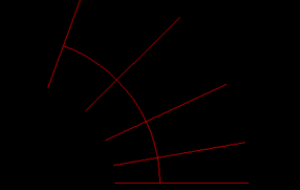

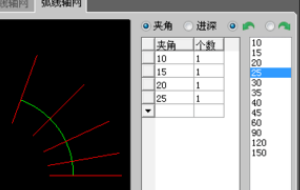

4、下面我们来弧线轴网,设置结果如下图。

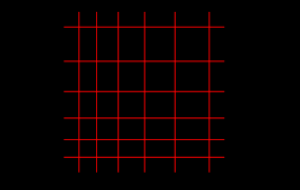

5、通过设置我们得到自己所需要的轴网,生成轴网后,我们根据轴网来绘制自己的图形,起到一个方便的作用,弧线轴网见下

6、通过轴网我们来绘制墙体,方便至极,效果见下
