pdf文件怎么转cad

软件 2023-10-12

pdf文件转CAD怎么转

1、需要改变PDF文件转换的CAD文件的大小，首先需要下载一个可以将PDF文件转换为CAD文件的转换器。 2、下载安装好之后，点击打开，寻找界面左上角的“文件”。 3、在“文件”中点击“批处理” 4、之后就可以改变PDF文件转CAD文件的尺寸了，背景色，高、宽，像素都可以更改。 5、改好尺寸之后添加图片，选择文件转换文件的格式，点击预览就行了， 6、最后一步点击“开始”生成。

pdf格式怎么转cad

可以使用CAD输入PDF功能，可以选择PDF文件输入，将PDF文件全部或者部分内容转换成CAD对象：

PDF输入

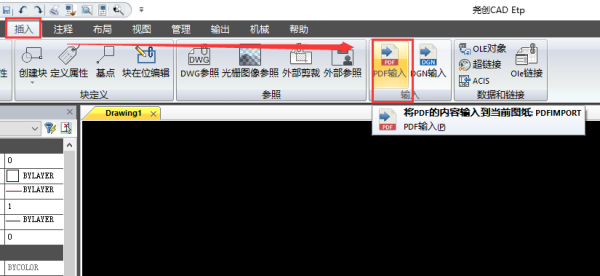

1、点击PDF输入；

2、选择要转换的PDF文件；

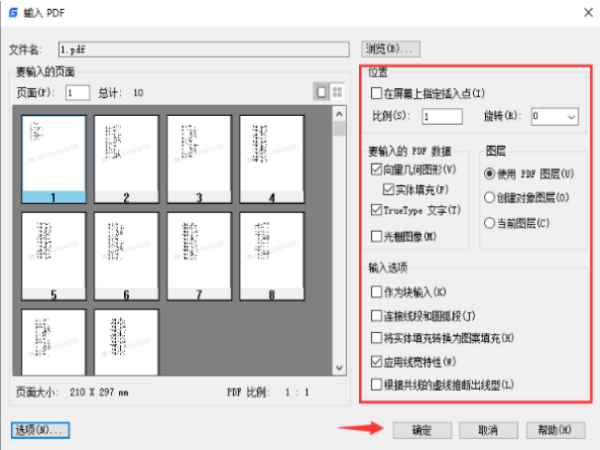

3、在“输入PDF”对话框中：

如果PDF文件包含多个页面，则可以通过单击缩略图图像或输入页码，来选择要输入的页面。
根据需要设置或清除“在屏幕的插入点”。注意：如果不勾选此选项，将在UCS原点（0,0）出插入PDF。
设置比例和旋转。
设置用于输入几何图形、填充、光栅图像和TrueType文字对象的选项。
选择输入PDF对象指定的图层。
设置相关选项，用于控制在输入PDF对象后如何对其进行处理。
单击“确定”。

4、如果出现“指定插入点”的提示，请指定插入点。

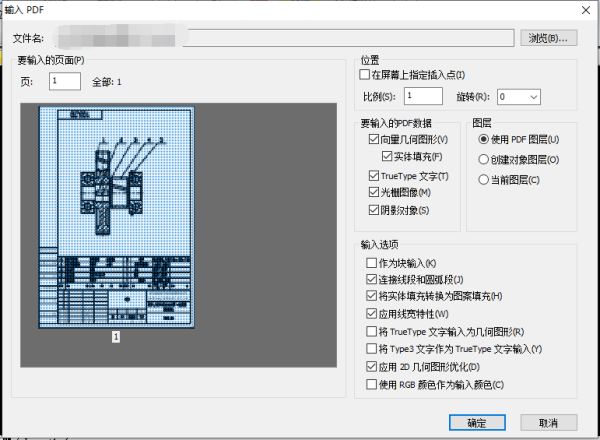

设置界面如下：

设置

确定，这样PDF文件就转成了CAD

pdf转cad怎么弄

pdf转cad步骤：

操作环境：下载CAD软件、联想拯救者Y7000、windows10系统等。

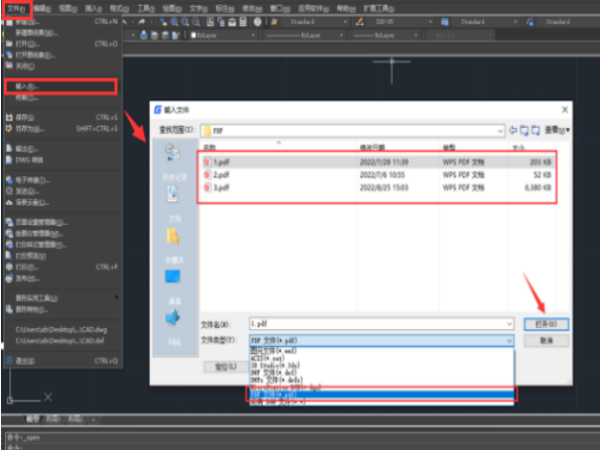

1、打开CAD软件，点击上方的文件，选择输入，在文件类型下拉框中选择PDF文件，你就可以在文件夹中看到PDF文件，将你要转换的PDF文件选中，点击打开。

2、在之后跳转的窗口中你可以进行一些设置，设置完成后点击确定即可将PDF导入CAD软件中。

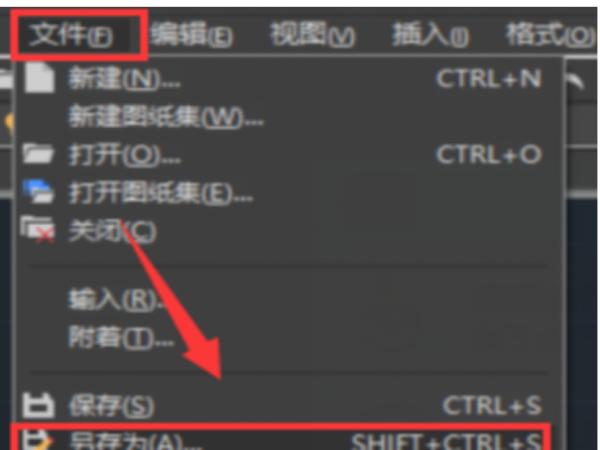

3、导入完成后你将在CAD软件中看到PDF中的所有内容，这时候我们再点击上方的文件，选择另存为或者直接使用快捷键Shift+Ctrl+S打开另存为窗口，选择导出CAD格式就可以将原PDF格式转换成CAD格式了。

PDF组成

衍生自PostScript，可以说是PostScript的缩小版。

字形嵌入系统，可使字形随文件一起传输。

资料压缩及传输系统。

PDF文件使用了工业标准的压缩算法，通常比PostScript文件小，易于传输与储存。它还是页独立的，一个PDF文件包含一个或多个“页”，可以单独处理各页，特别适合多处理器系统的工作。此外，一个PDF文件还包含文件中所使用的PDF格式版本，以及文件中一些重要结构的定位信息。正是由于 PDF文件的种种优点，它逐渐成为出版业中的新宠。

如何把pdf其中一页转换成cad文件

把其中一页提取出来之后再转为cad文件 PDF提取页用Adobe acrobat就可以实现这个功能，不需要特殊的编辑软件。具体做法是用Adobe acrobat打开PDF文件，然后在左侧的“页面缩略图”里面找到要提取的页，提取单独成PDF文件即可。点击“文档”—“页面”—“提取”, 选择要提取的页数，点击“确定”，再关闭PDF文件，这时会弹出询问“要在关闭前保存对页面提取自（PDF文件名）的更改吗？”对话框，选“是”，再在其后弹出的对话框中选择保存路径即可。使用pdf2cad进行处理, 1、先搜索pdf2cad 2、下载后，在桌面上显示了。打开和安装pdf2cad 3、点击里面的pdf2c

pdf直接转换成cad怎么转换

Print2CAD 2019是一款简单实用，功能强大的PDF转CAD转换器。它可以让你把 PDF, PDF/A-, DWF, TIFF, JPEG, PLT （HPGL）和 EPS （PostScript）文件转换成DWG, DXF 或 DGN 格式文件，然后将其导入到任何版本CAD的系统。Print2CAD支持丰富，用户无需安装CAD软件，能够独立运行，为用户提供完美的PDF到DWG转换方案，具有非原生文本的OCR 和光栅到矢量。http :// www. ddooo .com /softdown /132896.htm 1、PDF（矢量和光栅）到DWG或DXF转换器 2、TIFF，JP

标签：软件 AutoCAD 信息技术 CAD制图 cad
