为什么鲁班钢筋软件 CAD导图导入后没有图形

Cad图导入鲁班钢筋软件无图怎么办？

这个问题有可能是以下方面的原因：1.图纸需要在天正打开，导出T3格式，再行导入软件 2.图纸需要先炸开再导入 3.图纸是高版本转低版本，打开失败 4.查看是否有图层隐藏 5.查看是否有外部参照

鲁班钢筋为什么我导入CAD草图后没有图形啊?

1、再操作一遍看看 2、点全屏显示，可能图形导入成功了，但不在你所看到的位置，这是常见情况

cad中导入图片不显示怎么办

　　有的同学在CAD中导入图片发现不显示怎么办?下面我告诉大家cad中导入图片不显示怎么办，一起来学习吧。

　　cad中导入图片不显示的解决 方法 ：

　　在电脑桌面或者是在快捷方式中找到cad的图标，双击图标即可将cad启动。

　　调出图像插入窗口。在打开cad软件之后，在软件的窗口的上方菜单栏中，找到“插入”选项。单击“插入“，再在其下拉菜单中，找到”光栅图像”，最后单击“光栅图像”即可调出插入图像窗口。

　　选择插入的图像。在插入图像的窗口上方，有一个图像选项窗口，单击这个选项，即可调出图片路径的设置窗口。在路径设置窗口中，找到目标图片存储的位置后，单击“打开”，即完成了图片的插入。

　　设置图像插入的位置。单击“插入”之后，进入到图像插入的设置窗口，此时在设置窗口的中部，有插入点设置选项。在该选项中，可以设置插入图片的X、Y、Z，进而确定图像的插入位置。

　　设置图片的大小及其他。紧挨着图像插入位置的设置窗口，还可以设置图像的缩放比例和旋转情况。具体方法如下：在对应设置的名称下面，直接输入数字，比如缩放2倍，旋转45°，则可以直接在缩放比例处填写2，在旋转角度处填写45。

　　确认插入。当设置完成之后，可以单击确定按钮。单击之后，设置窗口消失，但此时cad界面并不会出现图像。这时还需要最后一个步骤，在cad窗口界面空白处单击，单击之后图像就出现在了页面上。

　　插入效果如图所示。如果cad页面设置过大，图片插入到里面之后可能太小，看不清。这时候可以通过滚动鼠标，将图像放大。图像插入的效果如下图所示，十分的完整和漂亮。

为什么在CAd中导入的图片只有路径没有图片

这样的图片是通过“光栅图形参考”下的“插入”菜单所谓的引用实际上是超链接或快捷方式，如果源文件不存在，就是上述情况。具体的解决方法为：

1、首先我们选择鼠标单击“插入”菜单下的“OLE对象”的功能选项。

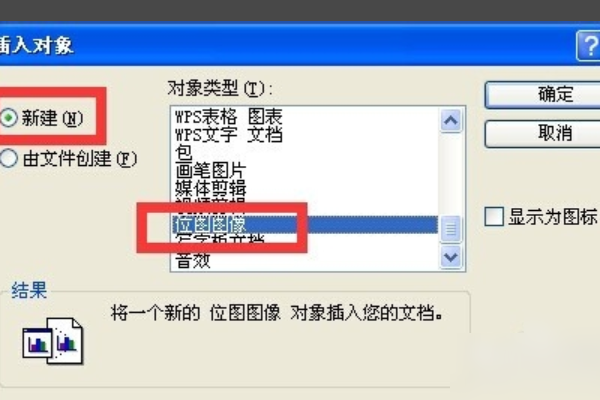

2、在“插入对象”窗口中选择“位图图像”对象类型。

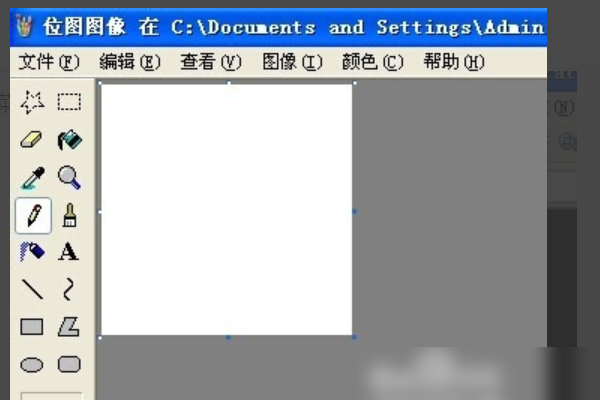

3、这时我们可以看到CAD将打开“绘画”程序。

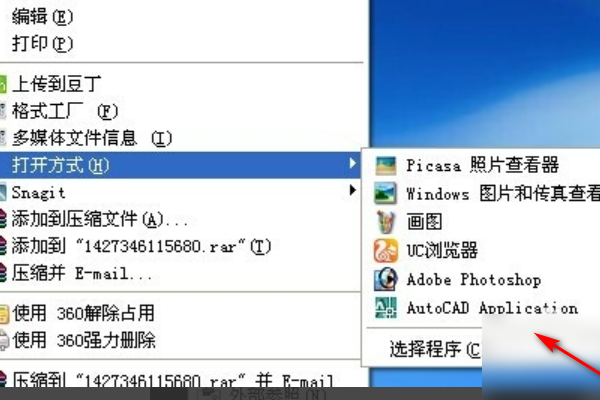

4、选择要插入的图像由绘图程序打开。

5、我们选择快捷方式CTRL+A，然后快捷方式CTRL+C复制图片。

6、回到CAD刚打开的绘图程序，按CTRL+V粘贴。

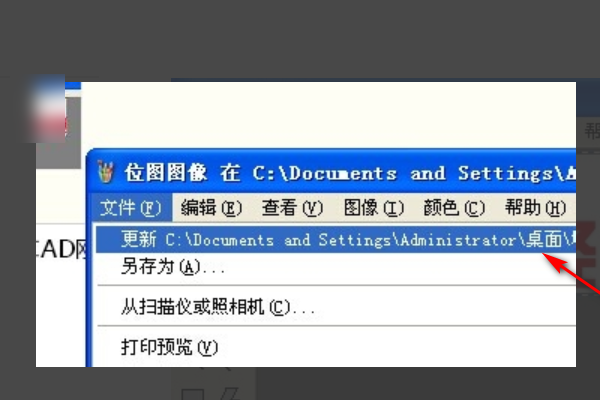

7、然后单击“文件”菜单中的“更新”命令。

导入CAD图纸，什么也不显示怎么办？

一般情况下，导入CAD图纸文件不显示的原因有很多，较为常见的有两种，一是该图纸为高版本，二是图纸显示较远。具体问题具体分析。详细内容如下所示：

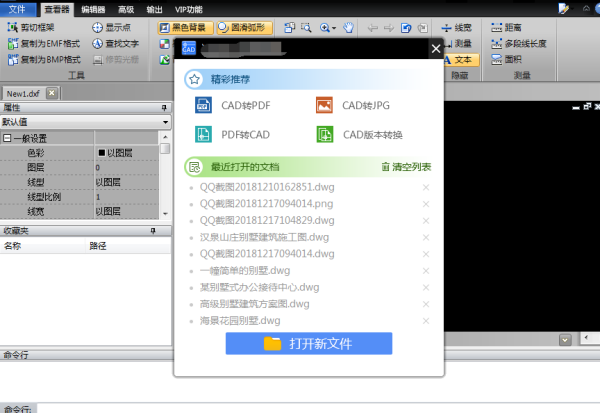

1.启动桌面xunjieCAD制图软件，进入CAD图纸显示界面。

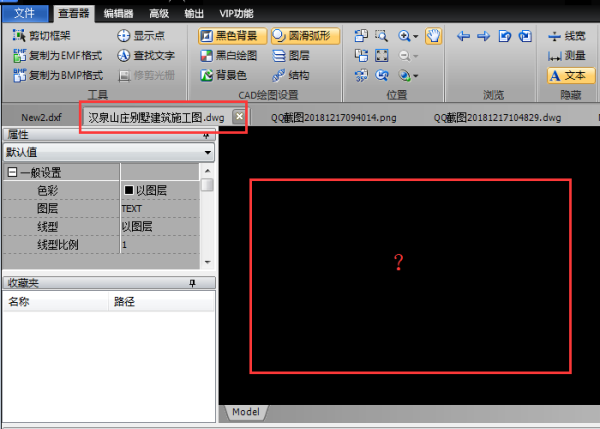

2.点击“文件”—“打开”按钮，将需要编辑的CAD图纸文件打开即可。这里打开后图纸完全不显示。

一：图纸版本过高

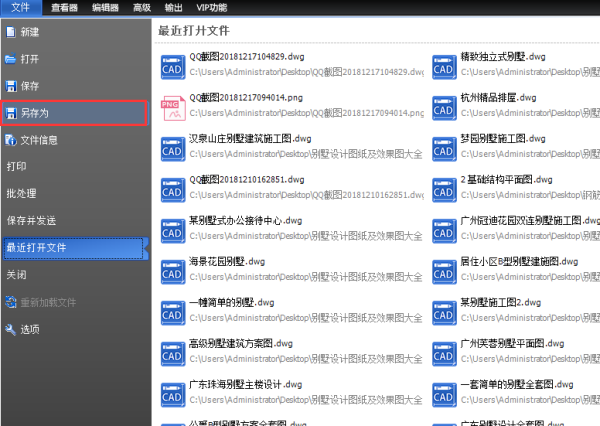

解决方法：所打开的CAD图纸文件是较高版本，需要将图纸版本降低。点击CAD制图软件中另存为功能按钮。

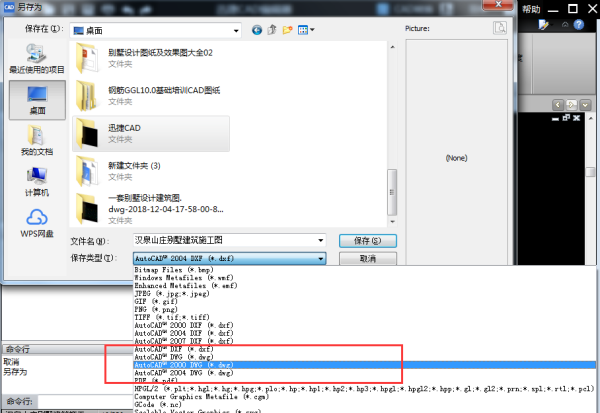

选择文件输出版本为低版本如：04版本即可。退出软件，再将图纸重新导入。

二：图纸显示较远

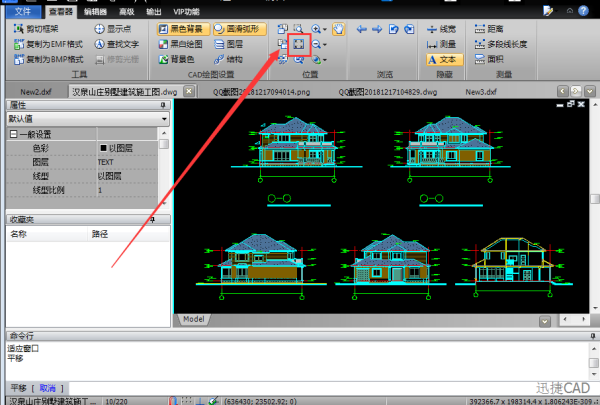

解决方法：图纸显示不适于软件显示窗口，一种就是将软件全屏显示。另一种则点击查看器中“位置”—“适合窗口”功能，即可将图纸显示在软件操作界面。

（PS:也可将图纸进行分解设置，然后复制粘贴，重新导入图纸。）
