sw怎么做仿形治具?画图

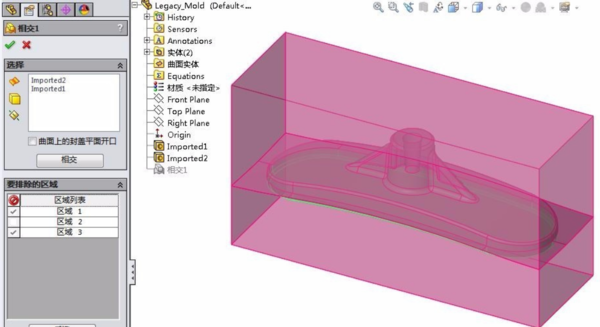

SW和UG,PRO差不多。不过楼主的问题不是很具体,如果是要想画出仿形实体的话,你必须将产品的3D仿形面或体导入,在用布尔运算裁剪就可以了。

如果是想设计整套治具,则要看你的治具用在那里,需要满足什么样的功能,设计关键把握定位精度,稳定性,安全性(包括人员、设备、装夹的产品等安全),操作方便性,经济性。

以下步骤:

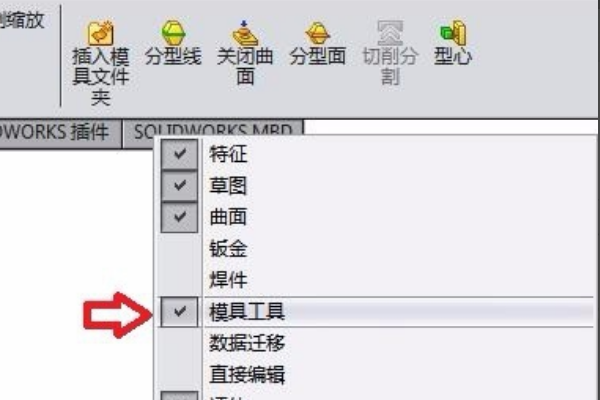

1、在CommandManager上面点击右键,激活“模具工具”命令工具栏。

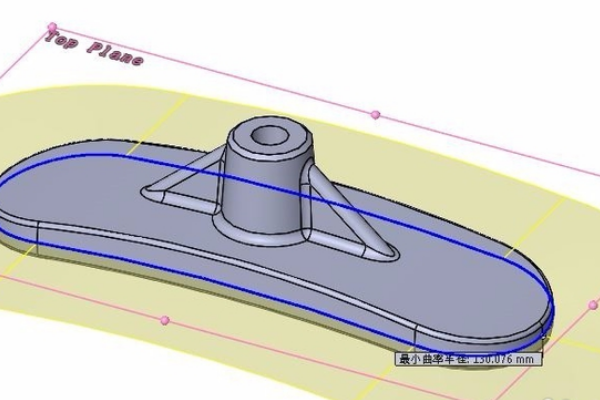

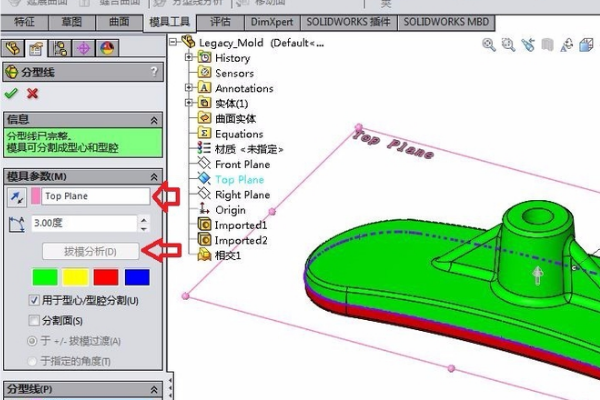

2、点击“分型线”,选择Top Plane,设定拔模角度,然后选择“拔模分析”,系统将自动分析分型线。

3、选择“分型面”,软件会自动选择分型线,您设定好分型面延长的长度即可。

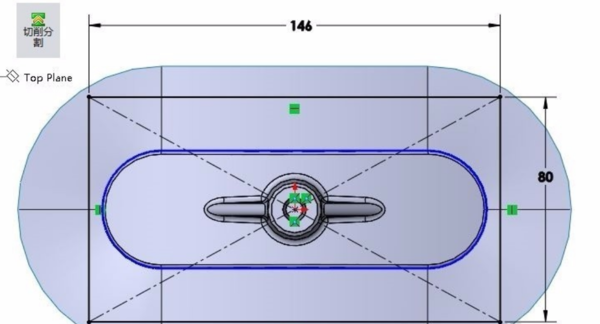

4、选择“切削分割”,然后选择Top Plane,绘制草图(草图大小即是模具大小)

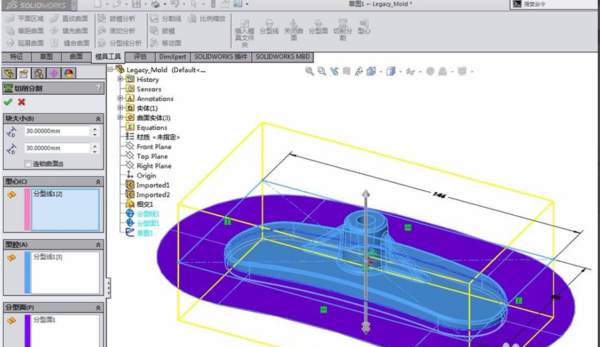

5、退出草图。软件自动跳转,此时在“块大小”中输入模具的高度即可,其他选项软件会自动选择。

6、点击确认,产品分模就完成了。

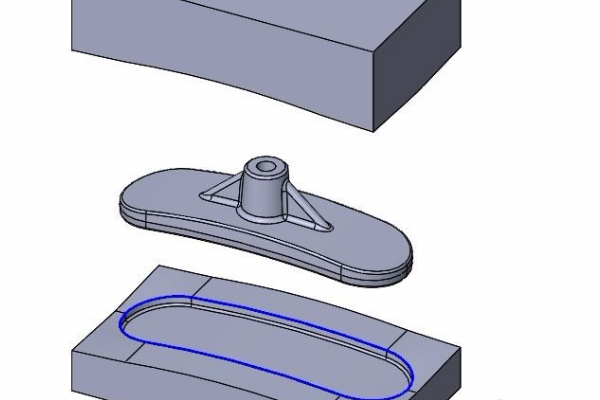

7、隐藏曲面实体,对模具(公模、母模)进行重命名。

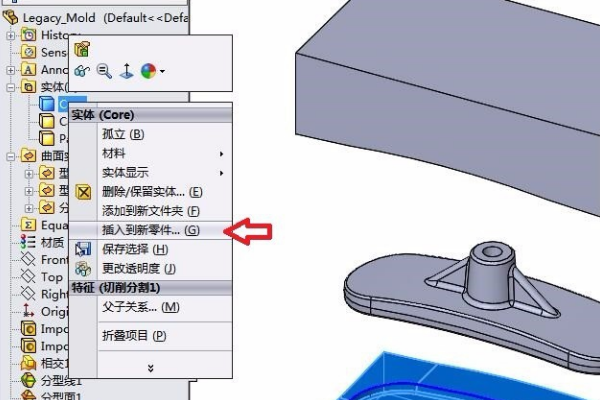

8、在模具上面点击右键,选择“插入到新零件”,将模具保存好。

solidworks应用

SolidWorks应用技巧 SolidWorks应用技巧 作者:秦慧斌 王宗彦 侯志利 转自:《CAD/CAM与制造业信息化》 时间:2004年7月28日13:47 SolidWorks充分利用Windows的优秀界面,为设计人员提供了直观、方便、快捷的工作界面。其参数化设计确保了零件模型、装配模型、2D工程图和材料清单之间的全程关联,为评价不同的设计方案、减少设计错误和提高设计质量提供了强有力的途径。笔者借助SolidWorks软件完成了多项纵横向课题,通过不断摸索,积累了一些经验与技巧,希望能够为广大工程设计人员提供参考。 一、模型建模 1.草图绘制 草图由草图单元、几何约束和草图尺寸组

工装夹具设计的基本要求和方法有哪些

一、工装夹具设计的基本原则

1、满足使用过程中工件定位的稳定性和可靠性;

2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程;

3、满足装夹过程中简单与快速操作;

4、易损零件必须是可以快速更换的结构,条件充分时最好不需要使用其它工具进行;

5、满足夹具在调整或更换过程中重复定位的可靠性;

6、尽可能的避免结构复杂、成本昂贵;

7、尽可能选用标准件作为组成零件;

8、形成公司内部产品的系统化和标准化。

二、工装夹具设计的基本方法与步骤

(1)设计通知单,零件成品图,毛坯图和工艺路线等技术资料,了解各工序的加工技术要求,定位和夹紧方案,前工序的加工内容,毛坯情况,加工中所使用的机床、刀具、检验量具,加工余量和切削用量等;

(2)了解生产批量和对夹具的需用情况;

(3)了解所使用机床的主要技术参数、性能、规格、精度以及与夹具连接部分结构的联系尺寸等;

(4)夹具的标准料库存情况。

扩展资料

工装夹具设计的合理与否直接影响到工件的质量、生产效率和加工成本等。在实际生产中,工装夹具的设计主要依据加工工艺方案和操作人员的经验,应尽量减少装夹次数、降低换刀频率,一次装夹完成多道工序,节约辅助时间,提高生产效率。

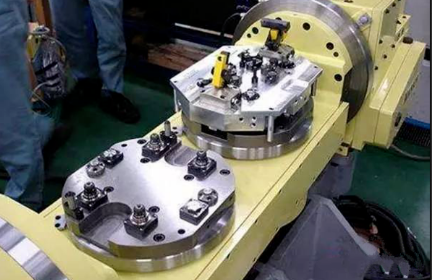

数控铣削加工常用的夹具大致有以下几种:

万能组合夹具。适合小批量生产或研制时的中小、小型工件在数控铣床上进行铣削加工。

专用铣削夹具。这是特别为某一项或类似的几项工件设计制造的夹具,一般在年产量较大或研制时非要不可时采用。其结构固定,仅使用于一个具体零件的具体工序,这类夹具设计应力求简化,使制造时间尽量缩短。

多工位夹具。可以同时装夹多个工件,可减少换刀次数,已便于一面加工,一面装卸工件,有利于缩短辅助时间,提高生产率,较适合中批量生产。

气动或液压夹具。适合生产批量较大的场合,采用其它夹具又特别费工,费力的工件,能减轻工人劳动强度和提高生产率,但此类夹具结构较复杂,造价往往很高,而且制造周期较长。

通用铣削夹具。有通用可调夹具、虎钳、分度头和三爪卡盘等。
