cad2014画齿轮插件

CAD齿轮绘画工具是一款基于CAD软件的cad齿轮插件，其主要功能在于能够帮助哦用户在制图时快速添加齿轮图像，内置制作齿轮所需的绘图工具，可为工作人员快速完成绘制齿轮图像任务，从而大大提升您的工作效率。

安装方法

点击下载 cad齿轮绘画工具

1、解压上述下载文件，文件名称为 GEARM.LSP。
2、将GEARM.LSP文件复制到cad安装目录下的support文件夹中。
3、打开cad，工具——加载应用程序——选择GEARM.LSP，单击加载即可。

使用方法

1、在屏幕右下方输入命令GEAR。
2、Number of teeth（24）：24输入齿轮齿的个数。
3、gear modulus（0.4）：0.4输入齿轮模数。
4、pressure angle（20）：20输入压力角。
5、number of points on curve（10）:10输入曲线上的点的数目。
6、center of gear：鼠标点击齿轮中心点。
此时屏幕已出现部分齿轮。
7、finish of gear？（Y）：Y

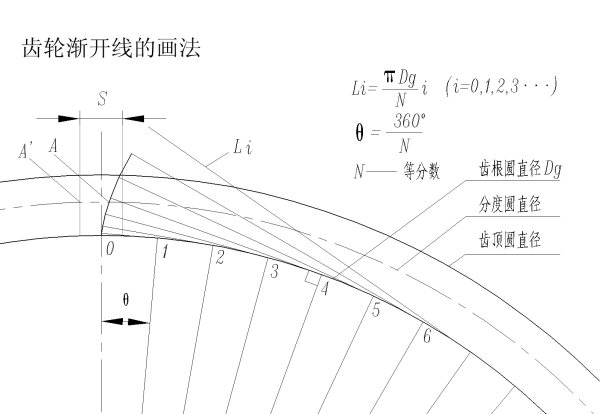

CAD画渐开线的方法或插件下载，急！！！

画齿轮在打开AutoCAD后点击“工具”-》“加载应用程序”-》选择gear.fas文件，将其加入右下角的启动组就OK了

要想使用在命令行里输入“gear”就行

，按照提示输入参数。

这个地址http://forum.unionfacade.com/archiver/?tid-11713.html

这个上面有画法你可以去看看http://wenku.baidu.com/view/014cba956bec0975f465e20b.html

怎么用CAD 画齿轮的齿廓？？

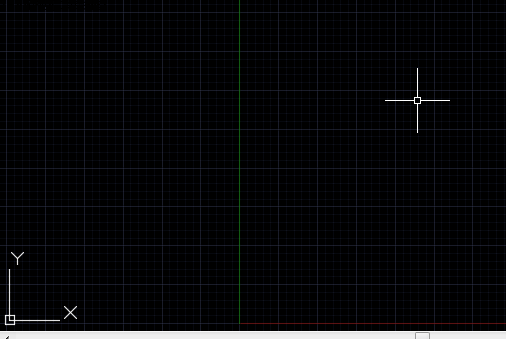

1、打开CAD软件。

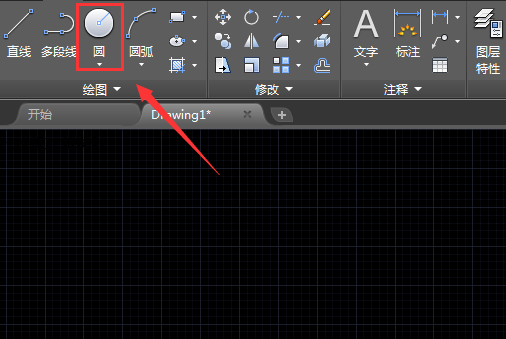

2、在工具栏中找到画圆的命令。

3、在界面中绘制一个圆形。

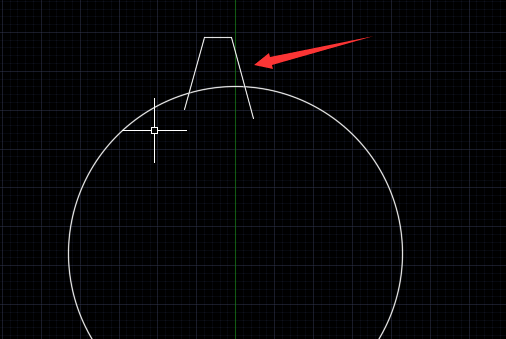

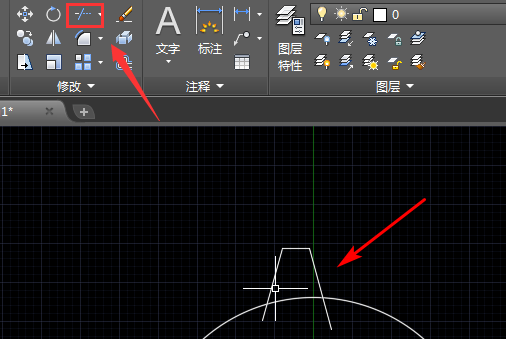

4、绘制好圆之后，点击工具栏画直线的图标，在圆的外面画出一个轮齿形状。

5、画好轮齿之后，选中轮齿，点击工具栏中的矩形列阵，再点击环形列阵。

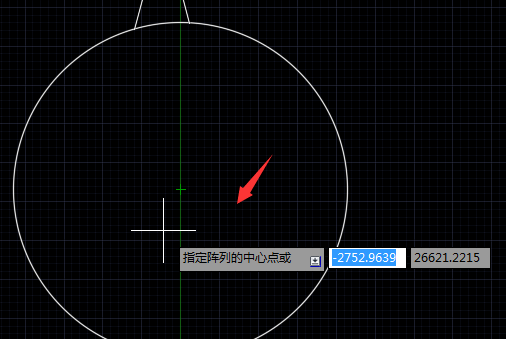

5、点击环形列阵之后，指定列阵的中心点，也就是圆的中心。

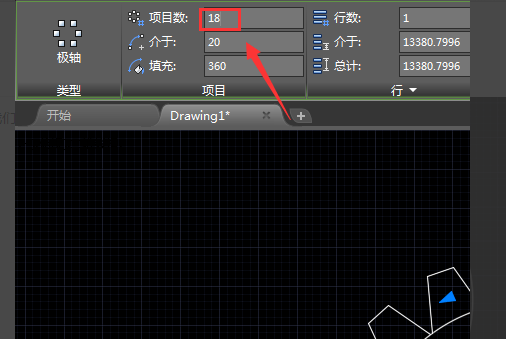

6、选中中心点之后，在项目数中输入要轮齿的数目。

7、设置轮齿数目后确定，齿轮的齿廓就做好了。

如何在CAD中加载画齿轮的插件

打开CAD，然后绘图>加载应用程序>然后加载你要加载的插件就可以了，然后输入命令就可以了。 gear

AUTO CAD 中斜齿轮的画法有谁可以画一个，并且简单写一下步骤？不胜感激，太感谢您了。

你这问题挺有意思的，不正常的齿轮是坏齿轮。呵呵我像你说的好像是斜齿圆柱齿轮，在cad上面画齿轮不是什么难题，可是步骤很繁琐。估计没人会在这里给你写具体步骤。二维画法只画出大致轮廓给好尺寸就行了，而且没必要画得那么像，因为会在cad上随意画出渐开线的人我估计前无古人后无来者现在也没有，呵呵三维画法，平面内画出齿轮外面轮廓，修剪好后修改成一条闭合的多段线。切换到西南等轴测，复制刚才画好的轮廓在z轴上平移一段距离，然后将这两轮廓之一旋转一定角度。使用放样命令，在这两截面之间创造出实体。慢慢试，不难，不会再问我，有空的话手把手教你。
