试分析以下梯形图实现的基本功能:程序中定时器定时时间为多少?输出点 Q0.0 何时 导通

软件 2024-01-28

总结梯形图闪烁的方式

西门子PLC如何实现两灯交替闪烁的两种编程法 我们先来看看这个案例的具体要求: 使用定时器Q0.0和Q0.1,当按下启动按钮时Q0.0亮,1秒后Q0.0灭,同时Q0.1亮,再过两秒后Q0.1灭。以此循环,直到按下停止按钮,Q0.0和Q0.1全灭 首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化时序图就是表示地址或变量根据时间的变化而变化的图形。 整个占用的时间为3秒,需要用到100毫秒定时器 设:定时器的当前值为X,0≦X﹤10的时候,Q0.0亮;当10≦X﹤30时,Q0.1亮。 接下来就是循环的问题,循环就是用后一个状态作为个状态的启动条件。 定时器PT值为3秒(数值计作30),

PLC梯形图实现的功能

上电时 把寄存器QB0赋值1 当I0.0为1时,每5秒把QB0的值向左循环移动1位。

PLC中定时器是怎么实现的?

定时器 定时器在PLC中的作用相当于一个时间继电器,它有一个设定值寄存器(一个字长),一个当前值寄存器(一个字长)以及无限个接点(一个位)。 定时器累计PLC内的1ms,10ms,100ms等的时钟脉冲,当达到所定的设定值时,输出接点动作。定时器可以使用用户程序存储器内的常数K作为设定值,也可以用后述的数据寄存器D的内容作为设定值。这里的数据寄存器应有断电保持功能。定时器的地址编号、设定值是这样规定的: (1) 常规定时器T0~T245 100ms定时器T0~T199共200点,每个设定值范围为0.1~3276.7s; 10ms定时器T200~T245共46点,每个设定值范围0.01~327

设计一个定时时间为5小时的控制程序,要求定时时间到,指示灯亮,试设计梯形图

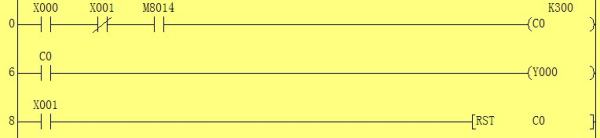

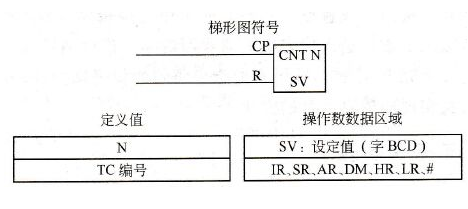

如图所示,M8014为1分钟脉冲,5小时为300分钟,设置计数器C0计数值为300.档C0为ON时,也就是5小时计时到时,Y0输出。

X0为定时启动按钮,X1为定时复位。

用S、R和跳变指令设计出下图所示波形图的梯形图程序

用定时器设计一个频率发生器,要求在Q0.0产生一个频率为2Hz的正方波,试编程实现。

S:置位指令,只要是置位了不管其梯形图电路中是否接通,被置位的Q/M状态都为1,即使当前梯形图状态是断开的Q/M状态也 还是为1,直到被复位才能改变其状态。

R:复位指令,只要是复位了不管其梯形图电路中是否接通,被复位的Q/M状态都为0,即使当前梯形图状态是接通的Q/M状态也 还是为0,直到被置位才能改变其状态。

扩展资料:

波形图接收多种数据类型以显示多条曲线。波形图接收二维数值数组,数组中的一行即一条曲线。波形图将数组中的数据视为图形上的点,从x=0开始以1为增量递增x索引。

将一个二维数组数据类型连接到波形图上,右键单击波形图并从快捷菜单中选择转置数组,则数组中的每一列便作为一条曲线显示。多曲线波形图尤其适用于DAQ设备的多通道数据采集。DAQ设备以二维数组的形式返回数据,数组中的一列即代表一路通道的数据。

参考资料来源:百度百科-波形图
