单片机画梯形图
如何实现单片机梯形图输入
想直接在单片机上实现梯形图输入太难了,要编写程序才能实现,别忘了,在单片机做一点点的事都要写程序的,而且怎么画形图呀?这必须是在电脑画才能完成的,这又要求单片机与电脑通过串行通信连接。 再想想,那梯形图是用在PLC上的,而PLC是把I/O及各种应用电路都做好了,然后通过在电脑上画梯形图,其实这是在电脑上用专业软件画的梯形图,再由软件编译成可执行代码,通过串口传到PLC上,由PLC来执行。 因此,必须要具备电脑上的专业软件,用来画梯形图,然后编译的,再通信。 在单片机上,(其实那PLC也是用单片机设计的)也要用软件来支持与电脑通信,接收电脑的代码,再后来执行代码实再梯形图的功能。 现在,你只是凭单片机有像PLC梯形图的东西吗?
有,PLC里面也是单片机,就是在单片机里加了软件.现在国人能用单片机做出FX1N的PLC,网上大把.PLC和单片机编写梯形图实现当x0按下时延时10s后Y0接通在经过5s后断开

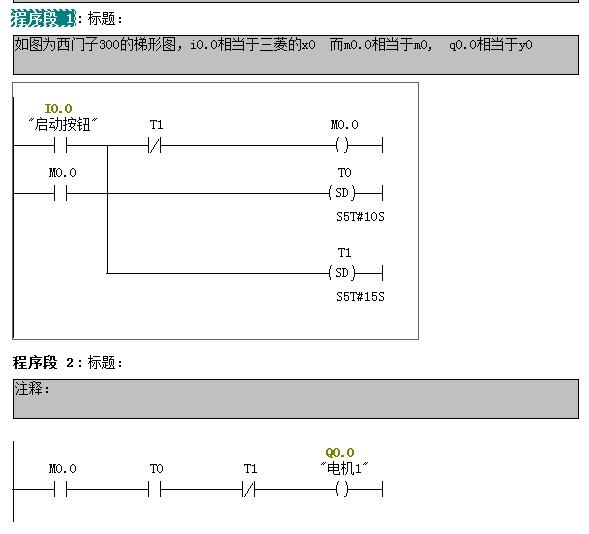

上图仅供参考,PLC才有梯形图,而单片机都是指令编写的。写了段简单的程序,可以参考一下。三菱的程序结构也是类似的,就是名称不一样而已,在注释中有明确的表述。
希望有更多的大神来关注你,祝你早日通摸透PLC!
PLC梯形图原理什么?和C语言的单片机编程机制有什么区别?为什么单片机不能那样做?
PLC 是英文 Programmable Logic Controller 的缩写,中文的意思是:可编程控制器。实际上PLC的核心部分就是用单片机做的。单片机已经构成了一个基本的控制框架,梯形图则是一种图形化的变成方式,将一些控制代码填写到单片机中,单片机顺序扫描这些代码,之后去执行响应的任务。 刚才说了PLC就是一种单片机的应用,单片机是通过底层的编程工作,实际上单片机只能执行机器语言,C语言是一种高效的变成方式,用C代码写成的源程序,通过编译形成可执行的机器代码再写入单片机的程序存储器。PLC和单片机作业:编写梯形图实现当x0按下时延时10s后Y0接通在经过5s后断开

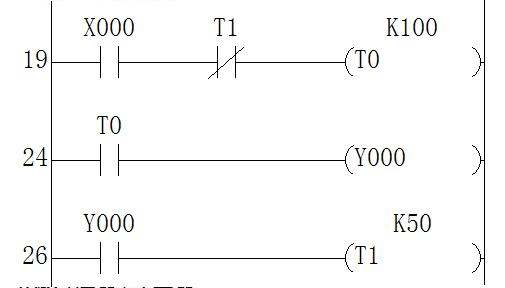

如图
