uG6.0怎么快速选择曲线与曲面的交点!

曲线和曲面用点命令里的交点就可以,老版本绕一直线旋转在移动对象命令里的角度选项就是。

ug交点指令显示的交点会在草图外面这是为什么?

这个只是显示问题,你在空白处,右键-更新显示就行了!

UG死活不捕捉交点

要完成如题所述的操作,需要在草图中先创建交点,方法具体如下:

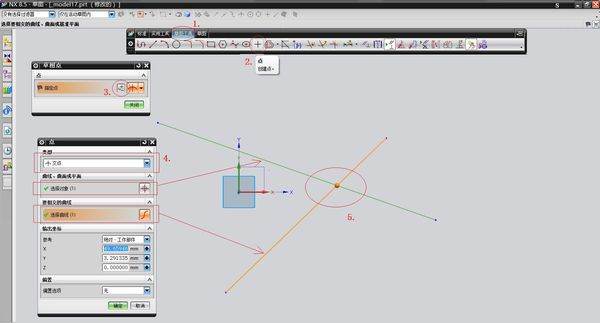

  第一步:启动UG软件,创建草图,如图所示,单击“点”按钮,打开“草图点”对话框,再单击“点对话框”按钮,打开“点”对话框,切换“类型”为“交点”,选取图中相交的两条直线,单击确定按钮,关闭所有对话框。

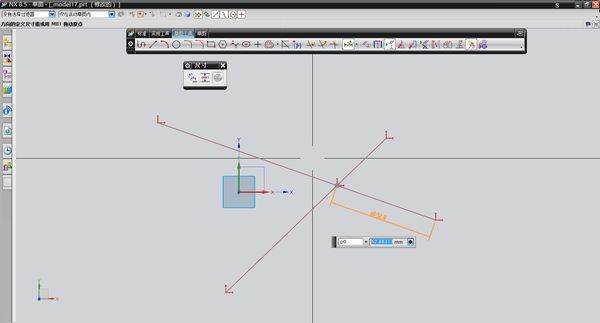

  第二步:如图,选取直线端点和交点,创建尺寸约束。

ug8中拟合样条曲线与直线交点的问题

你这两条线是共用一个点吗?还是空间的并不在一起。空间的就创建的点应该不在任何一条线上。如果是交点是一个共用点,直接就能选择不需要做交点。如果空间不重合,直接拉伸直线成片体与样条相交,在做交点就是在样条上面了。

ug的应用问题

首先从三维设计造型入手 熟练后可以学习曲面造型设计 最后逆向造型设计 三维设计造型 主要从事规则的产品设计 曲面造型设计 从事不规则(曲面)产品设计 逆向造型设计 不是创新设计是一种已知产品实物进行三坐标测量仪等工具取点UG造型 是一种设计方法 可以COPY别人的产品 现在逆向造型可以达到只需实物不需图纸就可以再造相同的实物 由浅入深 慢慢来 至于 模具设计 数控编程 偏于模具及加工 和产品设计关系不大 是UG的一个应用领域 三维软件如UG CATIA SOLIDWORKS PROE 犀牛 等 各领风骚,关键在于你的应用熟练程度。不好攻击任何一家 但目前从使用情况来看UG有一家独大的局面 其次
