斯维尔节能软件特性不显示内容，无法设置墙体的梁高、窗子无法设置上口构造等

为啥天正3的图形导入斯维尔节能里面不能识别墙体、门窗等，用条件转图选择没用

看哈，所有的墙体线是否都在一个图层，斯维尔条件转图，对图层要求很高。如果图层没问题那就是斯维尔本身软件的问题。

斯维尔节能计算如何设置户型

斯维尔节能计算如何户型步骤如下： 关于节能软件建模部分的说明 节能建模部分 是从 2D条件图到屋顶菜单，APM,天正2，天正3，cad模型需要用到2D条件图转换模型，天正5及5以上版本可以直接使用 模型 可在建筑软件里面建好或者在节能软件里面调整 保证墙体高度门窗洞口大小正确，建议吧窗台高调整为0，窗户高+窗台高+梁高可能大于墙高，关于多种屋面的处理请参照视屏教程 下面介绍具体的操作（加粗部分为必做

斯维尔的主要产品介绍

版 本 号：2014
三维算量 THS-3DA2014根据市场需求，划分为三个版本，各版本主要功能见下表： 三维算量2012各版本功能对照表 序号 主要功能项 个人标准版 个人专业版 企业标准版 企业专业版 企业管理版 1 土建工程量 ★ ★ ★ ★ ★ 2 钢筋工程量 　★ 　★ ★ 3 进度管理 　　　　★ 4 OEM CAD平台引擎 　　★ ★ ★ 主要功能简述如下：
1、支持11G101钢筋新平法：软件支持00G101~11G101钢筋平法规范，可根据工程实际情况选择所使用的钢筋规范。
2、工程对比：对同一项目的不同文件进行数据对比，快速准确的定位项目文件之间的工程量差异，并形成差异数据报告，提高工程审核、项目结算的效率。
3、漏项检查：对完成后的算量模型做一次全面“体检”，快速检查缺项、遗漏构件和钢筋，并形成漏项检查报告进行备案。
4、图纸对比：通过电子图比对算量模型，快速核查模型和图纸的差异，并进行差异标记。该功能可用于工程设计变更、非标准层的模型快速核查以及工程审计和审核工作。
5、连体基坑：采用绘制坑口、设置参数方式快速生成基坑，完美解决单个基坑、连体基坑建模及钢筋。
6、网络土石方：增加不同地平标高的土石方计算。
7、构件加腋：提供梁、墙、条基等构件的加腋模型及钢筋，支持行业常见加腋设计方案。
8、桩基识别：增加桩基构件的识别建模功能。
9、做法识别：提供装饰、装修做法表和材料表的识别，大幅度提高建模效率。
10、立面装饰：自动生成外墙面展开模型，通过对展开区域的装饰做法指定，快速准确计算外墙装饰工程量。
11、板及装饰构件：自动布置板、房间构件模型。
12、快速核量：选择多个构件，即时显示构件的工程量信息。
13、输出指定：可单独指定某构件的工程量输出。
14、零星管理：采用手工算量流程，快速提取底图中各类算量数据，不建模也能快速出量。
15、钢筋三维：支持独基、坑基、筏板、柱、梁、墙、板等构件钢筋三维显示。
16、钢筋二维：支持独基、坑基、筏板、柱、墙、梁、板等构件钢筋二维实时显示。
17、自动布置钢筋：提供柱、构造柱、梁、过梁、连梁、墙、墙洞、板、板洞等多种构件钢筋的全楼层自动布置。
18、柱筋平法：优化柱筋平法绘制功能，增加外箍、角筋、内部分布筋自动布置。
19、板钢筋：全方位优化板钢筋布置与识别。
20、进度管理：实现了算量模型各个构件与时间进度的结合，可导入Project等网络计划数据，与算量模型关联，根据时间段输出进度工程量报表，实现工程四维可视化管理。可用于计量支付工作。 版 本 号：2014
安装算量 THS-3DM 2014根据市场需求，划分为三个版本，各版本主要功能见下表： 安装算量2012各版本功能对照表 序号 主要功能项 个人专业版 企业专业版 企业管理版 1 给排水工程量 ★ ★ ★ 2 暖通空调工程量 ★ ★ ★ 3 电气工程量 ★ ★ ★ 4 进度管理 　　★ 5 OEM CAD 平台引擎 　★ ★ 安装算量2014总体增强及改进功能达80多项，具体详见《安装算量更新说明》和安装算量专题网页，现将其主要新增改进功能简要说明如下：
1、回路识别：增加水、暖、电等专业的自动回路搜索，动态预览回路效果，自动连接回路设备，提高建模效率。
2、手工算量：采用手工算量流程，快速提取底图管线长度和设备数量，同步输出附加工程量，不建模也能快速出量。
3、碰撞检查：自动分析管线、设备之间的空间关系，生成碰撞检查报告。
4、工程对比：对同一项目的不同文件进行数据对比，快速准确的定位项目文件之间的工程量差异，并形成差异数据报告，提高工程审核、项目结算的效率。
5、漏项检查：对完成后的算量模型做一次全面“体检”，快速检查缺项、遗漏构件和钢筋，并形成漏项检查报告进行备案。
6、快速核量：选择多个构件，即时显示构件的工程量信息。
7、公共编号：构件按照全楼层统一编号。
8、快速编号：在布置界面中，改变风管、管道规格型号，自动新建编号。
9、相同替换：将各类复杂图元对象替换为用户指定的图元对象，便于识别建模。
10、桥架配线：桥架配线可一次性选择多个输出设备，自动生成所有设备的连接路径，提高桥架和管线的建模效率。
11、经典布置：新增弹出式对话框布置模式，方便部分用户的操作习惯。
12、视图转屏：用户可自定义坐标系，方便快速建模。
13、回路核查：优化回路核查算法，快速按回路计算和输出工程量。
14、电气配管：根据配管规范，自动调整配管规格型号。
15、进度管理：实现了算量模型各个构件与时间进度的结合，可导入Project等网络计划数据，与算量模型关联，根据时间段输出进度工程量报表，实现工程四维可视化管理。可用于计量支付工作。 软件概述：清单计价BQ主要适用于发包方、承包方、咨询方、监理方等单位进行建设工程造价管理，编制工程预、结算，以及招投标文件。通用性强，可实现多种计价方法，挂接多套定额，能满足不同地区及不同定额专业计价的特殊要求，操作方便，界面人性简洁，报表设计美观，输出灵活。
应用范围
主要适用于发包方、承包方、咨询方、监理方等单位建设工程造价管理，编制工程预、决算，以及编制招、投标文件。清单计价软件通过了建设部评审鉴定，以及湖南、重庆、山东、江苏、长春、广东等省市造价站的评审。
清单计价2013新亮点与新功能
◆大幅度提高软件功能，实用性增强、简化操作细节和数据细节
◆增强数据安全，提供安全备份机制，提供撤销删除操作
◆智能性增强：自动记录工料机调价、项目特征修改描述内容，方便后续修改操作
◆提供关联定额录入功能，简化录入操作……
软件主要功能
操作容易，界面简洁，换算灵活，录入方便——真正实现智能化、人性化！
◆界面人性简洁，操作方便。
◆多种数据录入方式，录入最少的字符，智能生成相应的清单或定额编码，并自动判定相关联定额。通过查询等操作，从清单库、定额库、清单做法库、工料机库录入数据。
多种计价方法，多种换算功能——真正让您随心所欲！
◆同时支持定额计价、综合计价、清单计价等多种计价方法，实现不同计价方法的快速转换。
◆提供多种换算操作，可视化的记录换算信息和换算标识，可追溯换算过程。“工料机批量换算”功能，可批量替换或修改多个定额子目的工料机构成。
快速完成调价，高效管理报表——真正体验工作的高效率！
◆快速调整工程造价，并提供取消调价功能，方便前后价格的对比。
◆按目录树结构分类管理报表文件，提供Word文档编辑、报表设计、打印、输出到Excel文件等功能；可导入Excel格式工程量清单。
指标分析，工程审计，计量支付——2008新增功轻松应对造价管理！
◆指标分析 根据预算书快速生成各种经济指标和单位建筑面积主要技术指标。
◆造价审计审核 根据送审数据生成审计工程文件，实时对照送审数据和审计数据的差异，生成多种审计报表，该项功能可应用于审计单位、造价主管部门和工程造价主管领导用于工程造价审计审核。
◆计量支付 根据工程进度的实际需要，设置预算文件计量支付期数，将预算工程量分摊到各支付期，根据各支付期的工程量和工料机信息价计算各期工程造价，输出各期工程造价汇总表和当前期工程造价预算表，该项功能可用于工程施工过程中的进度款支付。 斯维尔节能设计软件 BECS2010是一套为建筑节能提供分析计算功能的软件系统，构建于AutoCAD 2002~2011平台之上，适于全国各地的居住建筑和公共建筑节能审查和能耗评估。软件采用三维建模，并可以直接利用主流建筑设计软件的图形文件，避免重复录入，因此能够大大提高设计图纸节能审查的效率。
应用BECS2010有利于提高建筑节能设计水平，促进节能设计标准的推广应用。
产生背景：
节能是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。为推动全社会开展节能降耗，缓解能源瓶颈制约，建设节能型社会，促进经济社会可持续发展，国家发展和改革委员会发布了“节能中长期专项规划”，建筑节能作为三大重点领域中的一项，受到高度重视。在这样的背景下，建设部相继发布了一系列建筑节能规范，其中包括若干强制性条款，目前已经在设计领域全面贯彻落实。
这些要求呼唤一个强大的节能辅助软件，能在最短的时间内对一橦建筑进行规范的验证，并用空调模拟的方法计算出采暖和空调的年耗电量。
应运而生的BECS2010针对建筑节能系列标准做出验证。软件快速提取建筑数据和围护结构的热工指标，计算建筑物各种形式的能耗，对照节能标准进行规定性指标检查或性能性权衡评估，获取节能分析的结果和结论，输出分析结果。
技术特点：
◆ 权威认证－获建设部科技项目成果验收认证，计算结果可靠权威。
◆ 用户面广－拥有分布于夏热冬暖、夏热冬冷和采暖三大气候分区近千家正式用户。
◆ 功能齐全－居住建筑和公共建筑的节能分析合二为一，用户投入成本最低。
◆ 易学易用－以AutoCAD为平台，易学易用，操作简便。
◆ 兼容性强－直接利用主流建筑软件的电子图档，避免重复建模。
◆ 气象数据－内含全国300余个城市的气象数据，居同类软件之首。
◆ 适用面广－紧扣各地节能标准和细则，并提供地方构造库。
◆ 功能强大－支持多样化的建筑形态，如天井、凸窗、坡屋顶、老虎窗等。
◆ 结果多样－各种报告、计算书、备案表直接以word或Excel输出。
◆ 配套齐全－国内一流的建筑Arch2010、设备Mech2010和负荷BECH2010配套支持。
主要功能：
1、建筑模型
采用建筑建模和2D条件图转换两种途径。建筑建模部分提供了智能轴网、墙体和门窗的绘制功能。2D条件图部分则可以识别转换天正3和理正建筑图，或者其他来源的DWG图档，并为此提供了灵活实用的辅助功能。可以直接打开建筑设计Arch的工程文件。
2、建筑数据
根据模型生成房间、户型和建筑轮廓，智能识别指定围护结构的外墙、内墙、户墙、外窗、外门 、户门和内门，并快速提取体形系数、窗墙比等建筑数据。
3、模型组合
利用渲染技术，真实模拟建筑模型供观察和查看建筑热工数据，可根据楼层表快速组合出三维模型。
4、工程设置
设定建筑物所在的地理位置以确定气象数据，设置建筑物类型和建筑物朝向等
5、热工设置
在对象特向表中进行热工的相关设置。包括房间功能、空调系统、维护结构的构造，门窗外遮阳，以及建筑边界条件等等
6、材料管理
材料库、构造库和工程构造的维护与管理，提供全国各地的常用构造库。
7、节能分析
按选定的节能标准对居住建筑和公共建筑节能进行节能分析——计算建筑物的各种能耗；检查建筑物的规定性指标是否满足标准要求；检查未通过规定性指标的建筑物的性能性指标；判定建筑物是否节能。
8、输出结果
完成某工程节能设计后，将节能设计结果和结论直接输出Word格式的《建筑节能计算报告书》和报审表。 建筑Arch2012是一套为建筑及相近专业提供数字化设计环境的CAD系统，集人性化、智能化、参数化、数字化、可视化于一体，构建于AutoCAD 2002~2012平台之上，采用先进的自定义对象核心技术，建筑构件作为基本设计单元，多视图技术实现二维图形与三维模型同步一体。软件支持32和64位（Win7）系统，最大限度地发挥计算机硬件性能。
软件功能全面且强大，设计师应用该系统可以轻松完成各个设计阶段的任务，从初期的体量方案到详细方案，从效果图渲染到动画制作，从初步设计直至最后阶段的施工图设计。
技术特点：
建筑Arch2012理念先进、技术领先，其中剖面构件采用自定义对象、渲染技术和在位编辑三大技术的创新和突破在中国建筑CAD领域具有重大意义。
■绿色环保：与平台安装顺序不分先后，拷贝文件即可使用，便于移动办公。
■优化界面：大量采用长扁形浮动对话框，优化界面的利用。
■全图集成：平立剖、3D模型和渲染在一个DWG环境中就可完成。
■文字编辑：提供系列工具高效直观编辑图面的注释字符。
■智能剖面：剖面采用自定义对象技术，实现象平面一样的智能化，绘制效率高，反复编辑方便。
■门窗工具：提供门窗系列解决方案，把复杂问题简单化，快速编辑、整理和完成繁杂的门窗设计。
■房产面积：按国标《房产测量规范》自动提取统计各种房产面积指标。
■图框目录：支持用户定制图框样式和信息，自动提取生成图纸目录。
■素材管理：采用全开放，同模式，易操作，易管理，无限制的管理模式。
■图档流转：建筑图档和数据直接用于其他专业继续设计。
■渲染表现：将建筑设计成果快速制作成建筑表现图或动画。
■支持64位：支持WIN7和AutoCAD2010~2012的64位系统。
应用建筑Arch2012从事建筑设计，设计师将告别以往的简单绘图劳动，体验真正意义上的设计与创作。工程图档不再是简单的线条堆砌，而是由包含数字化技术的建筑构件搭建组成。软件界面人性化、构件创建参数化、构件关联智能化、设计过程可视化。Arch2012助设计师在可视化环境下完成建筑构思和设计。
应用范围和适用行业：
民用建筑设计、工业建筑设计；
装修设计、建筑表现图像制作；
大专院校建筑及相关专业的教学；
规划设计；
房地产建设。

斯维尔节能软件在导出计算报告书时怎么没有热桥梁和热桥板

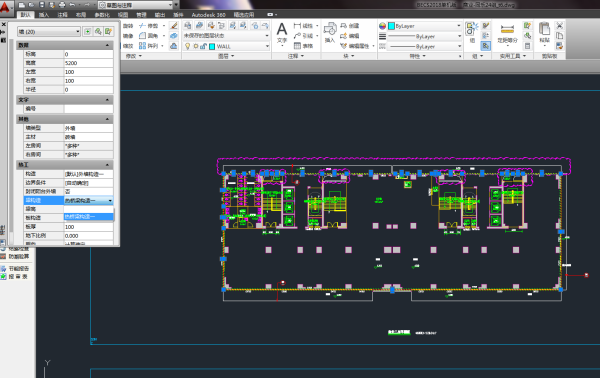

选择外墙（XZWQ）-框选所有外墙-空格-特性（Ctrl+1）-梁构造选择（热桥梁构造一）板构造选择（热桥板构造一）-输出报告书的时候就出来了

斯维尔 楼板下部分为控温房间上部为走廊 如何设计房间楼板保温（非架空楼板 ）

我江西住宅底层底部自通风架空楼板室内外高差850层高2.8米等于底层面架空与空气接触何设置斯维尔我看封闭阳台设挑空楼板前用改房间命令底层板设架空楼板挑空楼板必设置二层房间应首层位置并房间软件根据模型自判断挑空楼板26、楼梯间屋顶绘制单坡顶用字坡命令绘制选择屋顶条边线屋脊线屋顶属性表修改屋顶坡度、标高再用墙齐屋顶命令令墙齐屋顶27、审图批复我：外墙采用陶粒砼砌块应加1.10修系数28、挑空楼板指本层房间应层没房间本层房间楼板挑空楼板非封闭阳台用遮阳板代替给阳台应位置窗设置遮阳板即外挑楼板檐口用见29、居住与公建同层其隔墙别作节能设计墙按外墙建选该墙---属性---热工---边界条件---选择绝热
