怎么把2001的调色板调到creo 9.0去

软件 2024-03-04

creo调色板在哪

1、在windows目录下建立一个专门的文件夹, example : D:\ Block在这个目录中,用proe的草绘模块画出你想要的图形.如循环标记,特制箭头等.保存即可。 2、A. 打开proe菜单 工具栏中的option(选项): B. 找到sketcher_pelette_path 选择刚刚上步创建的目录即可。 3、在草绘中就可以用了。

CREO如何画珠宝手抓石

打开creo,新建一个part,使用混合命令。进行混合后,点击红色的截面,在截面下点击定义,来定义内部草绘,选择top面为基准平面,进入草绘后,点击对齐,来绘制第一个截面(这个截面是钻石最下面的一个点),画好后打勾确认。选择top面为基准平面,进入草绘后,点击对齐,来绘制第一个截面(这个截面是钻石最下面的一个点),画好后打勾确认。再次点击截面,输入偏移自截面1的尺寸为16,点击草绘,来绘制第二个截面。在草绘环境里点击调色板,在弹出的对话框中选中8边形,摁住左键拖出,将8变形的中点拖到坐标原点,输入8边形边长为15,然后删除8边形左边部分,用直线连接1,2两个端点,打勾画好了混合1,然后再混合,截面定义,选择混合1的上端面为基准面来草绘。用投影选择链来画出八边形,在由点1,2组成的线段的中点(也就是坐标原点)打断(用分割打断),然后左键选中原点,再点击右键,选择为起始点。左键点击图中箭头指的点,再右键,选择为混合顶点,分别做两次混合顶点。然后绘制两条中心线(注意与边垂直),将交点打断,然后画截面2,与截面1的距离为28,调色板拖出十六边形,将中心拖至原点,输入旋转角11.25度,边长20。删除十六边形左边,连接两个端点,中心(也就是坐标原点)打断,将原点作为起始点,做需要混合顶点的点,如图,打勾,混合2画好了。再选择混合,截面定义,选择混合2的上端面,草绘,选择投影画出上图。再来绘制截面2,与截面1的距离为12,草绘和第10步的图一样,只是8边形的边长是28,打勾画好了混合3,再选择混合,截面定义,选择混合3的上端面,草绘,选择投影画出上图。再来画截面2,距离截面1为4,草绘,调色板画8边形,旋转角22.5,边长20,做好需要混合顶点的点,绘制4条中心线如图,然后分割打断,打勾就画好了混合4。ctrl+混合1,2,3,4.选择镜像,选择镜像面为right面。至此,整个钻石3维模型就画好了。将模型导入keyshot,选择玻璃材质附上,将折射数调到较大,在环境里面编辑调整灯光就好了。

proe如何画正六边形

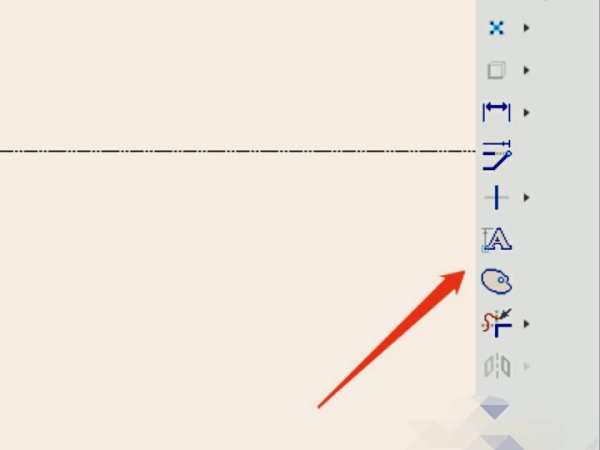

1、打开proe的绘图区域,需要选择颜料盘图标。

2、下一步,在多边形菜单里面将六边形拖到屏幕中。

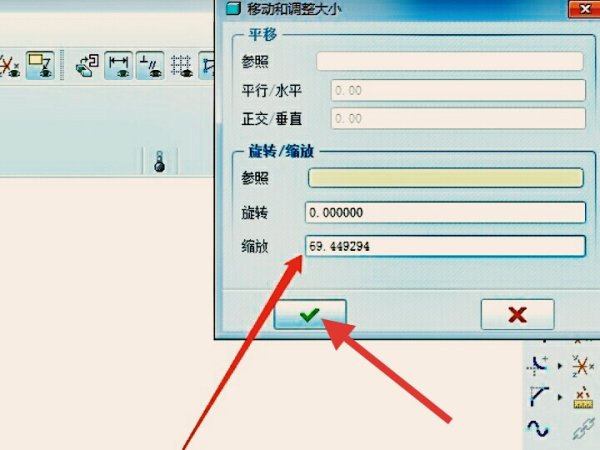

3、这个时候等设置好缩放比例以后,直接点击确认按钮。

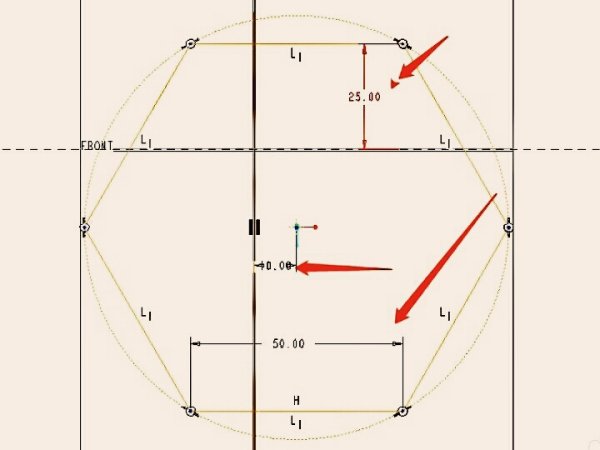

4、这样一来通过改变图示尺寸,即可实现proe画正六边形了。

Proe 或 Creo 高手 进!!!高分 等你拿!!

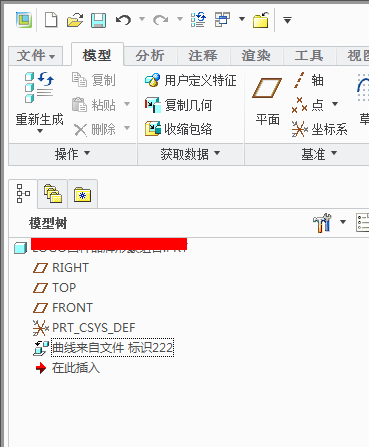

creo应该不行的,你要是不准备再编辑这个块,可以将整块导入进来。。以特征的形式如图

creo中怎么把一个图形保存以便下次画的时候直接用

CREO 草绘界面内有【调色板】

具体步骤如图

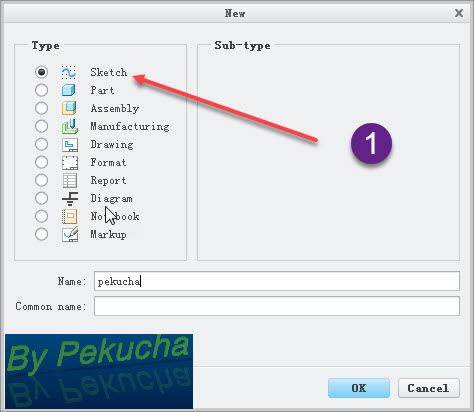

步骤1:将需要保存的图形先草绘后保存

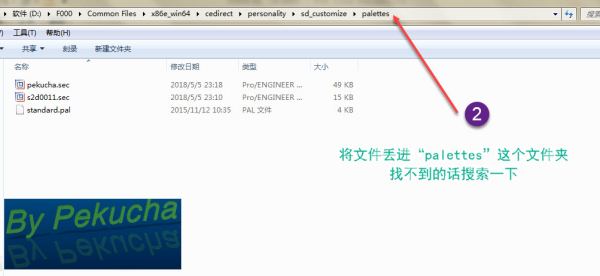

步骤2:将保存后的文件(.sec格式)拷贝到【palette】文件夹下面

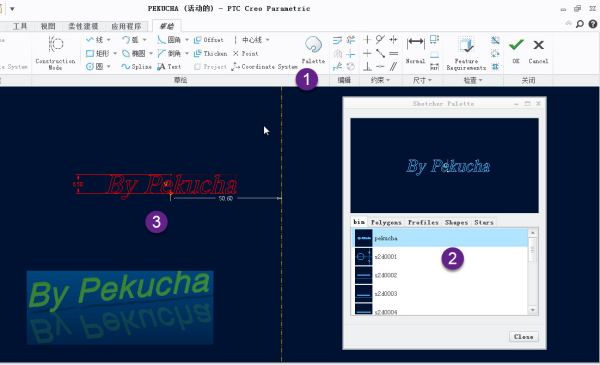

步骤3:下次草绘的时候调用,在草绘【palette】中,直接拖进草绘区域
