如何把solidworks字体设置成gbenor和gbcbig。

把solidworks字体设置成gbenor和gbcbig：用字体映射来实现，打开 DWG 文件时把 DWG 文件中的 .shx 字体用映射表中对应的 gbenor.shx或gbcbig.shx 字体来代替。 gbenor.shx应该是国标英文字体文件,gbcbig.shx应该是国标汉字字体文件。

cad中文字样式怎么设置

CAD软件中，CAD对文字样式设置技巧有很大的提高。文字样式功能位于，工具栏—格式—文字样式; 一张图纸中可以包含多个文字样式，每种样式都指定了这种样式的字体、字高等。在书写不同字体文字的时候，CAD推荐使用切换文字样式来控制，这样的目的其实就像图层一样，只要样式一变，那么所有使用该样式绘制的文字对象都会发生改变，要比你在多行文字编辑器中一个一个改快很多。文字样式中我们可以看到,钩选大字体后，默认的两栏分别为"txt.shx"和"gbcbig.shx"，它们分别是用来控制单字节(数字和字母)和双字节(汉字,日语平假名或韩文字母)的。 CAD软件中，可以利用的字库有两类。一类是存放在C

cad国标文字样式设置

cad国标文字样式设置？文字是AutoCAD的图形对象，国家标准规定了字母、数字及汉字的书写规范，下面的步骤将讲解如何在AutoCAD中设置符合国标的文字样式。工具原料软件：AutoCAD文献：GB/T 14691-1993《技术制图字体》方法/步骤分步阅读 1 /9 首先，我们要知道国标对文字做了那些要求：（1）字体高度（用h表示）必须规范，其中公称尺寸系列为：1.8mm, 2.5mm, 3.5mm, 5mm, 7mm, 10mm, 14mm, 20mm。（2）汉字应写成长仿宋体，汉字高度不应小于3.5mm，其字宽一般为0.7h。（3）字母和数字可写成斜体或直体，注意全图统一。斜

CAD图纸打印出图，标题栏上字体，国标规定是用哪种字体

在AutoCAD2000中文版以后的版本中，专为中国用户提供了符合国标要求的中西文字体。西文字体有两种，斜体（gbeitc.shx）和直体（gbenor.shx）。中文字体名称为gbcbig.shx。其他字体是Windows提供的，也可以使用，但不符合国标要求，一般绘图时不使用。

设置文字样式是通过“文字样式对话框”来实现的，启用“文字样式”命令有三种方法：选择-【格式】-【文字样式】菜单命令、单击【样式】工具栏上的【文字样式管理器】按钮和输入命令“STYLE”。

设置中文国标工程字步骤如下：

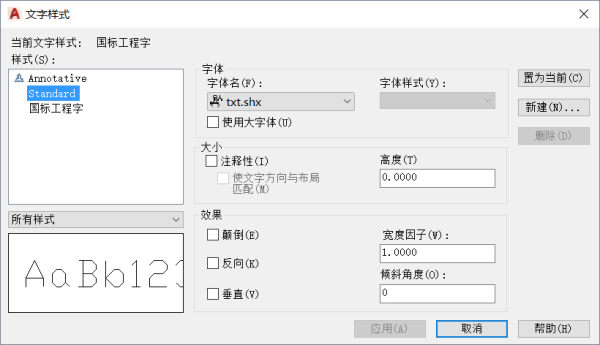

1.启用“文字样式”命令后，系统弹出“文字样式”对话框，如图：

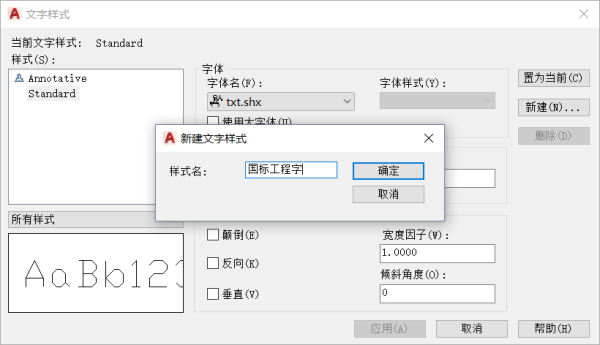

2.单击“文字样式”对话框中“新建”按钮，弹出如图所示新建文字样式对话框：

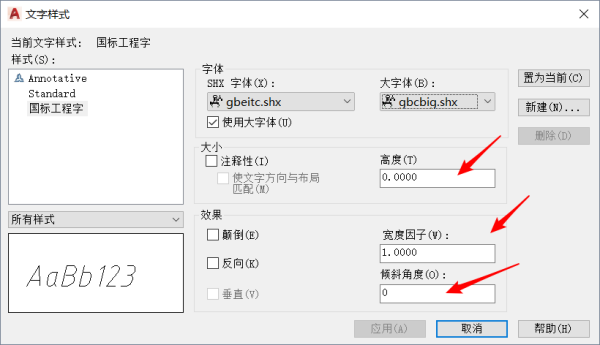

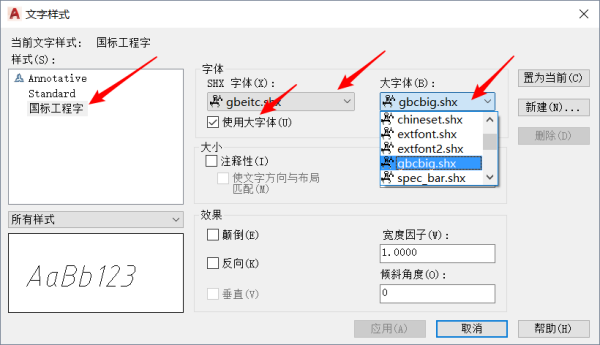

3.在新建文字对话框中输入新的样式名称“国标工程字”，单击“确定”。选中“使用大字体”复选框，在“字体名”列表框中选中gbenor.shx（直体）或gbeitc.shx（斜体），在“大字体”列表框中选取gbcbig.shx字体。如图所示：

4.“高度”文本框设置为0，宽度比例为1，其他选项默认。

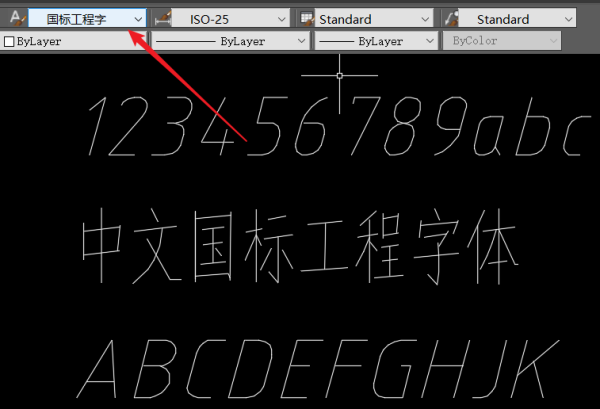

5.单击“应用”按钮，完成设置。此时，在样式工具条的文字样式下拉列表框中，单击切换样式名称即可以使用国标工程字了：

扩展资料：

在步骤4中“高度”编辑框设置文字的默认高度，其缺省值为0。如果该值为0，则在创建单行文字时，必须设置文字高度；而在创建多行文字或作为标注文本样式时，文字默认高度均被设置为2.5，用户可根据情况修改。如果该值不是0，在上述情况下均被作为文字默认高度。

“宽度比例”选项中，由于直体或斜体本身宽度比例为0.7，因此此处无须再进行设置。

“大字体”下拉列表中，是为眼周语言设计的大字体文件，例如：“gbcbig.txt”是简体中文字体，“chineseset.txt”是繁体中文字体，“bigfont.txt”是日文字体等。

参考资料：百度百科-AutoCAD

为什么用gbenor.shx字体设置字母和数字高度3.5，实际显示却不是3.5。如图

标注样式中也有设置，检查一下。
