CAD是一个很重要的绘图工具，2D、3D的绘图建模都支持，所以有很多行业在使用，可以说CAD是职场人的一个必备技能。网上CAD的学习资料很多，但大多都参差不齐曲线（数学中的双曲线），点击菜单“插入”→OLE对象

2、选择“Microsoft公式3.0”，打开如图所示的公式编辑器，将相应的公式编辑进去，然后关闭。

3、公式直接生成在模型空间绘图界面中。此时会发现公式看上去一块白的很突兀。

4、这时如果将图纸打印成PDF，那样就能较好地融入图中了。点击菜单“文件”→打印，打开如图所示窗口。打印机选择“DWGtoPDF.pc3”,打印范围选“窗口”，直接选中图形对象。

5、全部设置完后可以看预览，如图，此时图片很清晰了。如果是工程出图，那完全按这样的步骤没问题，如果是论文里插图，这样得到的也足够清晰美观了。最后一步，Esc键退出预览，点确定。这样公式变顺利插入到CAD图形中了。

以上就是“CAD输入公式的方法”的内容分享，了解更多CAD教程就点击这个链接：

cad图中图框的增强属性块怎样制作？

会者不难难者不会

看以下操作

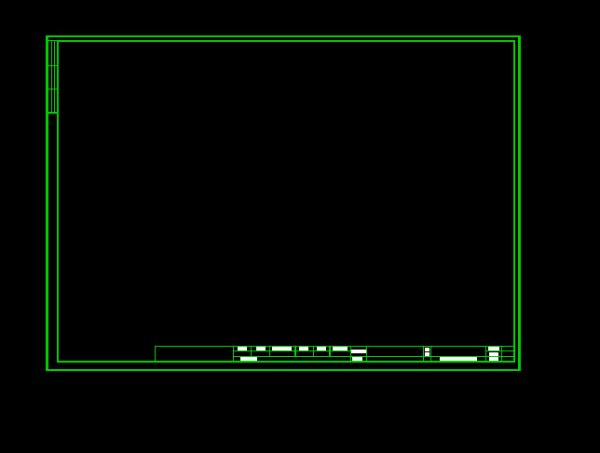

一、先绘制一个图框

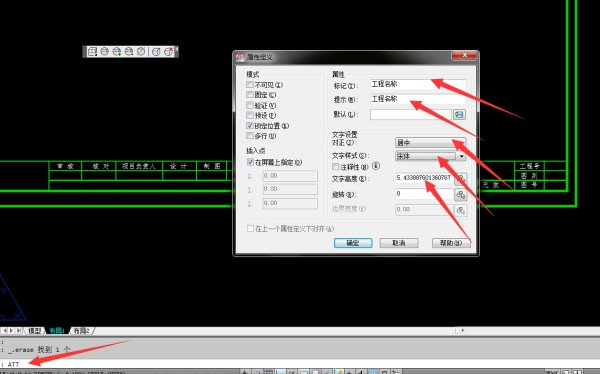

二、输入ATT快捷键（不解释什么意思了，自己看吧），把箭头指的地方按照自己需求名称提示等来填写。

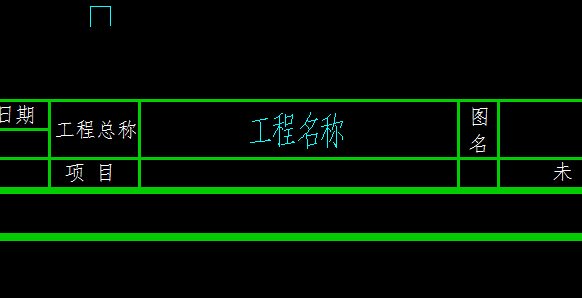

三、确定之后指定位置，如图

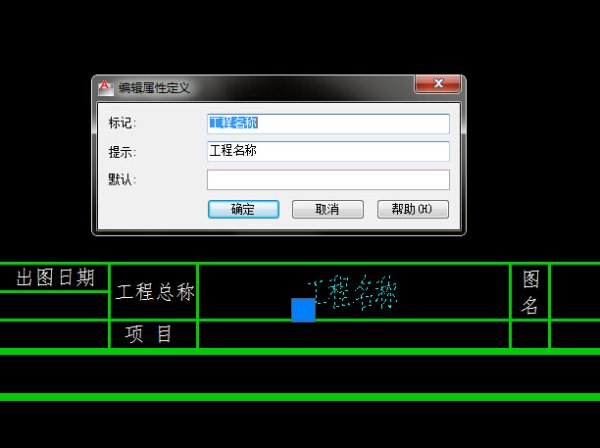

四、然后双击进去就可以修改标记就可以了，

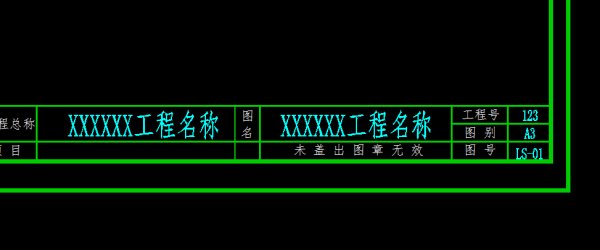

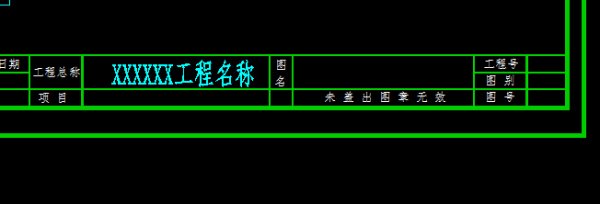

五、然后复制这个制作好的增强性文字到其他框内（需要输入更改的框），并调整大小和提示内容。完成后如下

六、全部做完后，把整个图框选中（包括增强性文字），选中之后做成块。

然后在图纸内插入你刚做的块，

它提示你输入工程名称、图名、工程号、图别、图号等等，根据自己定义输入。

或者不输入，等都插入位置好了之后再双击图框的图块再修改名称也可以的。

cad增强属性编辑器内容怎么增项

CAD作图时用别人做的图框是一个块，点击要修改块里面的内容发现双击了也不能进入块编辑页面，只弹出了一个“增强属性编辑器”对话框，而且只能修改对话框里面相应的内容，不能修改图框中的其它内容，即使右键弹出的下拉菜单中的“在位编辑”也不能进入块编辑器，怎么办呢？现通过以下几张图为大家讲解解决办法：

工具/原料

• CAD软件

方法/步骤

• 1

  双击图框,平时一般会弹出块编辑器，可编辑块中的全部内容，但有时候会弹出“增强属性编辑器”对话框，对话框中列出的属性是可修改的内容，在对话框下边有一栏“值（V）”，在其旁边可修改属性中列出的值，即相应图框中的值，如：“图名”、“目录”，却不能修改图框的其它内容。



  请点击输入图片描述

• 2

  如果出现上述情况，那么就只能在CAD上部的菜单栏中的“工具”中修改，如下图所示：



  请点击输入图片描述

• 3

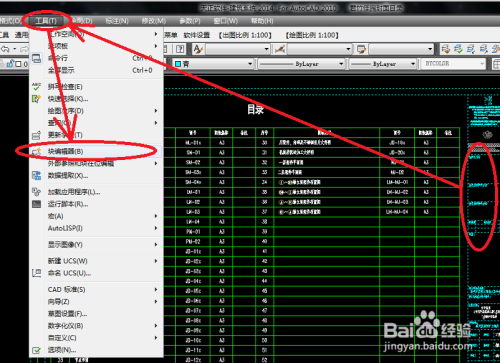

  先单击选中图框，点击菜单栏中的“工具”，弹出下拉菜单，在下拉找到“块编辑器”，如下图所示：



  请点击输入图片描述

• 4

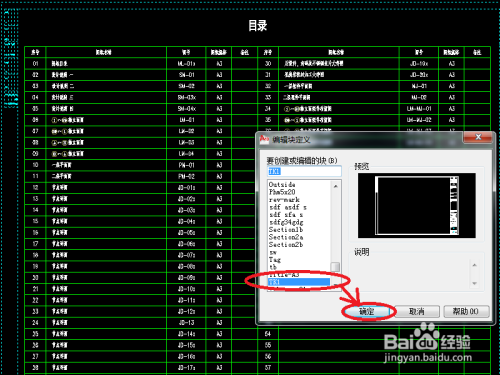

  点击“块编辑器”，弹出“编辑块定义”对话框，在对话框中的“要创建或编辑的块”下方有一个蓝色已选中的块名称“TK1”,“TK1”是选中的图框的名称，然后点击对话框下方的“确定”，如图所示：



  请点击输入图片描述

• 5

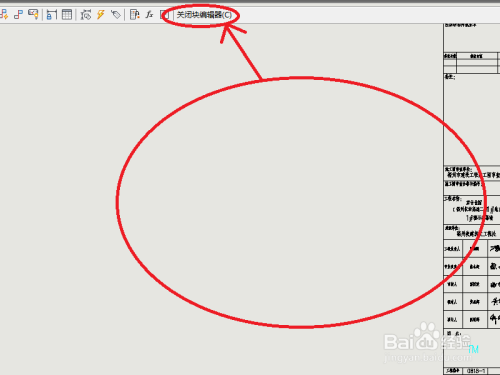

  弹出块编辑页面，在里面可编辑修改图框内的所有内容，编辑修改完成后在块编辑页面的上方有一个“关闭块编辑（c）”，单击关闭，如图所示：



  请点击输入图片描述

• 6

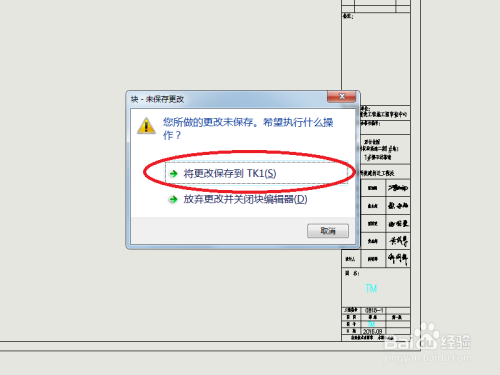

  弹出“块-未保存更改”，想要保存图框中你已修改的内容，就要点击“将更改保存到TK1(S)”,这样你图框的内容就修改完毕了。



  请点击输入图片描述
