用PLC实现以下控制

软件 2024-05-26

通过PLC控制实现以下功能：

没有step7，画梯形图需要时间 plc应多熟悉程序，多练习练习，给你个提示：这些用高级指令较为方便 1用循环一位指令SHRB，先用传送指令MOVE定义五个1如（11111）16进制的，送到一个寄存器里，再利用移位指令SHRB移位，以一个字如：别忘了用定时器编1秒脉冲给移位指令SHRB使能端初始0000000000011111，0.0-0.4为1 0.5-0.7，1.1-1.2这五位就依次给五个灯（假设Q0.0-Q0.4）输出 1秒时位的状态为0000000000111110 2秒............0000000001111100 3秒............0000000011

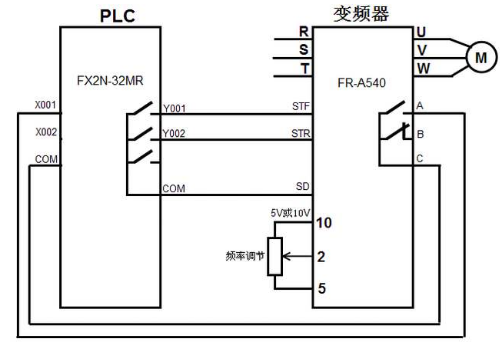

怎么用PLC控制变频器实现电机的加减速

转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速通过改变电机定子绕组供电的频率来达到调速的目的。

扩展资料

PLC硬件构成

1、电源组件

电源组件用于提供PLC运行所需的电源，可将外部电源转换为供PLC内部与案件适用的电源。

2、微处理器CPU及存储器组件

微处理器CPU为PLC的核心器件，CPU因生产厂商各有不同，有采用市场销售的标准芯片，也有采用可编程序控制器专用芯片。存储器组件有两种：ROM和RAM。

3、输入及输出组件

输入和输出组件为PLC与工业生产现场交换数据的界面，与普通计算机不同，PLC的工作环境比较差，需要较强抗干扰能力，输入和输出组件既是为此设计。

参考资料来源：百度百科-PLC控制

参考资料来源：百度百科-变频调速器

请教如何用plc实现一个小控制

这个简单的办法就是一个PLC的输出，接到另一个PLC的输入上，这样通过第二个PLC采集第一个PLC的输出信号，决定动作。但是最常用的还是两个PLC通信，进行数据交换，实现控制与采集。这个通信最常用的是串口通信，也可以网口通信等。望~~。。。。。。

plc如何实现电气控制

PLC控制分为数字信号和模拟信号，。在逻辑关系上就只谈数字信号了。其实PLC就相当于一个开关，它把我们的控制回路通过程序来编写，然后接收输入信号来处理，当达到输出条件时它就输出对应的量，用程序来控制输出。在数字信号上无非就两个量，就是0和1，也就是开或关。在程序上逻辑关系差不多就是与、或、非。比如一电动机用按扭SB1来控制，SB2停止。那么当PLC输入接口接收到SB1改变（开变为关，也就是0变为1），那么它就对应的输出信号（一般接中间继电器）来达到控制负载。请采纳
