博途中触摸屏复制粘贴的输入框修改的变量为什么会一起发生变化

软件 2024-06-16

博途v14 当下载新的修改的程序时候许多变量会发生变化如何处理?

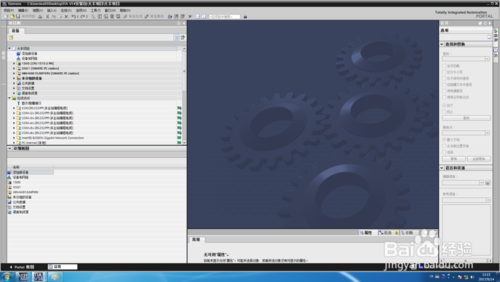

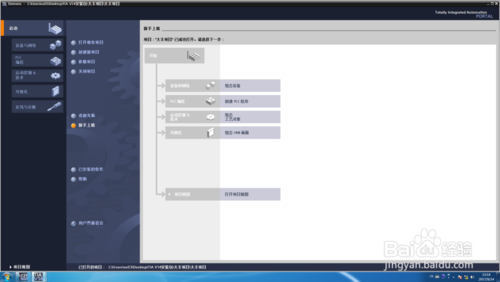

首先双击博途软件图标，打开软件，我们首先进入了TIA视图。单击TIA视图右下角的“项目视图”按钮。
我们可以打开一个老项目或新建一个项目。单击项目视图左侧的“在线访问”。
你会在下拉列表里面发现你当前PC站的网卡。
单击网卡名称下“可访问的设备”，它会刷新出当前网卡所在网络内可访问设备的名称和IP地址,当然对于一个新CPU来说，它没有IP地址和名称，你能发现一个具有MAC地址的【可访问设备】

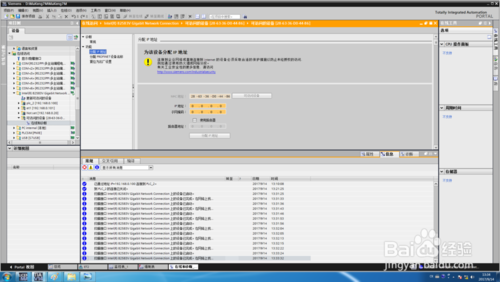

双击【可访问设备】，在新打开的窗口右侧单击“选项”按钮，选择分配IP地址。可以看到这个设备的当前IP地址。

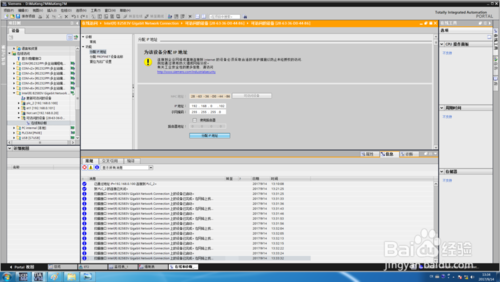

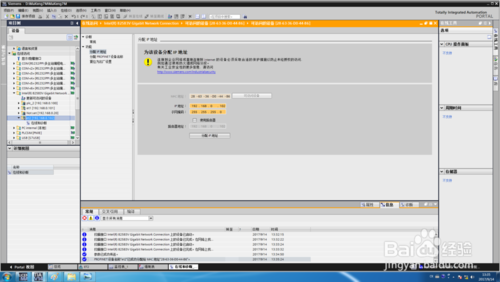

根据实际需求，设定IP地址后，单击下侧的“分配IP地址”按钮。IP地址就分配成功了。

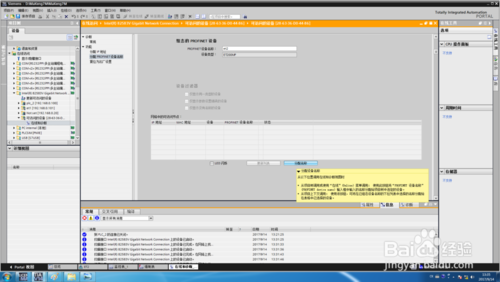

对于Profinet设备来说，光分配IP地址还不够，还需要分配一个唯一“名称”。单击“选项”下拉列表中的“分配PROFINET设备名称”选项，设置当前设备设备名称，单击“分配名称”按钮。
这样设备的IP地址和名称就分配好了，你在左侧的“可访问的设备”列表中能发现新分配的IP地址和设备名称。
此方法使用与使用博途软件分配：CPU、153-4、IE/PB、155-5等所有PN设备的IP地址及名称。

博图触摸屏连接变量无效的数据类型

数组中不够16个元素。变量表里只能定义符号名称，使用PLC内部定义好的存储区，如I/O输入输出区的I,Q,M这些，这些元件数据类型都是定义好的，不能改，所以你要想用到其他数据类型必须要自己创建数据块，在数据块中定义自己需要的数据名称和数据类型，这块是结构变量生成的，不用太在意，慢慢熟悉就好了。

触摸屏变量连接不可用

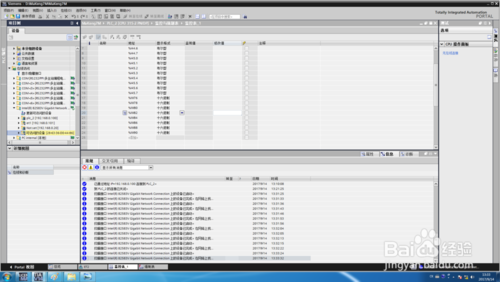

连接地址错误。在触摸屏上先要建立变量标签，然后把这个新建的触摸屏变量与相应的PLC变量关联，然后在图中红色处选择新建立的触摸屏变量才可以，触摸屏变量在“HMI变量”下建立。

博途怎么查看触摸屏变量的容量

1、首先打开博途（TIAPortal）软件，创建一个新的项目或打开一个已有的项目。
2、然后在项目树中，找到并双击"HMI设备"文件夹，以展开其内容。
3、然后在"HMI设备"文件夹中，找到并双击您要查看变量的触摸屏设备。
4、然后在设备视图或编辑器中，找到并双击"变量"选项卡。
5、然后在"变量"选项卡中，将看到已分配给触摸屏的所有变量列表。
6、最后在变量列表中，可以查看每个变量的详细信息，包括名称、类型、访问权限等，要查看变量的容量，请查找"数据类型"下方的相关信息即可。
