ABB框架式断路器怎么实现再抽出位置保存数据的功能？

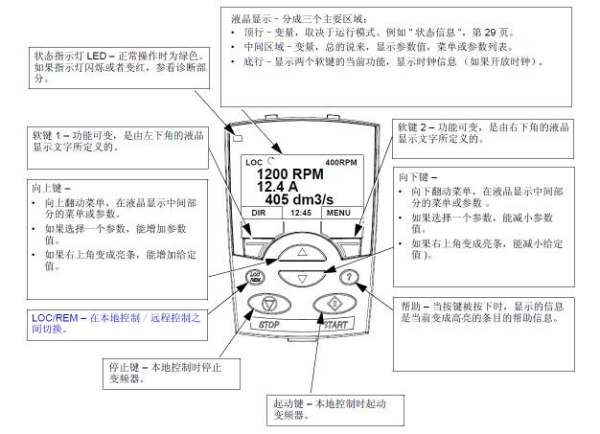

ABB变频器面板怎么操作，能实现哪些功能

操作变频器，主要：
①读取数据、调整参数；
②调试、本地操作。
给个参考一下，不同型号不一样的

ABB断路器的接线端子型式 ‘插入式“ ” 固定式’ “ 抽出式” 区别是什么 ？

不是抽出式，是抽屉式； 不仅ABB的断路器这么分类，所有厂家的断路器都这么分类的； 固定式分为板前固定式、板后固定式； 断路器的接线方式有板前、板后、插入式、抽屉式，用户如无特殊要求，均按板前供货，板前接线是常见的接线方式。 (1)板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。 (2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个

abb断路器如何释放储能

按合闸键。abb断路器按合闸键可以释放储能，ABB空气断路器，用于对工厂、复杂系统和电子线路起一个总的保护，也可用作保护发电机、电动机、变压器和电容器等。

断路器是合闸后储能,还是分闸后储能,详细的动作过程是什么?

断路器是合闸后储能。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电。

低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。

扩展资料

一般来说，具有过载长延时、短路短延时和短路瞬动三段保护功能的断路器，能实现选择性保护，大多数主干线（包括变压器的出线端）都采用它作主保护开关。

不具备短路短延时功能的断路器（仅有过载长延时和短路瞬动二段保护），不能作选择性保护，它们只能使用于支路。IEC92《船舶电气》指出：具有三段保护的断路器，偏重于它的运行短路分断能力值，而使用于分支线路的断路器，应确保它有足够的极限短路分断能力值。

无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。

较普遍的偏颇是宁取大，不取正合适，认为取大保险。但取得过大，会造成不必要的浪费（同类型断路器，其H型—高分断型，比S型—普通型的价格要贵1.3倍～1.8倍）。因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。

而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。

参考资料来源：百度百科-断路器

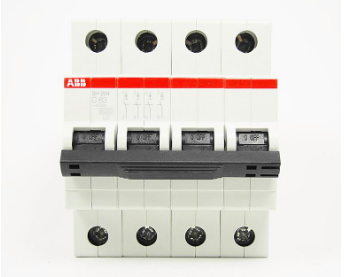

ABB的断路器型号都有哪些？对应型号的字母和数字分别代表什么意思？

ABB断路器型号根据国家技术标准的规定，分7大类，对应型号字母和数字含有如下：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

对应型号的字母代表的意思：W 是指万能式断路器， M 是指塑壳式断路器， B 是指小型断路器及民用断路器， K 是指隔离开关， Q 是指双电源自动切换开关， P 是指电涌保护器。装置地点代号；N—户内，W—户外；设计系列顺序号；以数字1、2、3……表示。

ABB断路器可为快速恢复运行条件（防止故障发生）, 并提供最好的解决方案，同时可提供最优的电气安装保护。从微型断路器到高分断能力的塑壳 /空气断路器。

扩展资料

ABB断路器故障的分析的判断方法

1、检查是否为跳闸电源的电压过低所致。

2、检查跳闸回路是否完好，如果跳闸铁芯动作良好而断路器拒分，则说明是机械故障。

3、如果电源良好，若铁芯动作无力、铁芯卡涩或线圈故障造成拒分，可能是电气和机械方面同时存在故障。

4、若操作电压正常，操作后铁芯不动，则很可能是电气故障引起“拒分”。

参考资料来源：百度百科-ABB断路器
