74LS190d如何实现15进制

软件 2024-06-30

如何设计74LS195计数器？

1、首先找到一块74LS195芯片，将其J、K输入端连接到一起，将R、LOAD端连接高电平，将CP端连接脉冲信号，再将输出端从左到右、从上到下编号为Q0、Q1、Q2、Q3，如图所示。

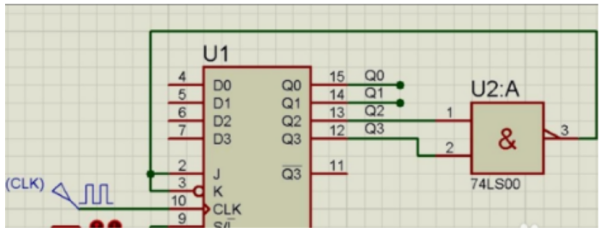

2、运用上面公式算出i=3，所以将Q2和Q3连接与非门反馈至J、K输入端，如图所示。

扩展资料

一个 16 进制计数器，最大计数值是 1111 ，相当于十进制数 15 。需要计数的脉冲加到最低位触发器的 CP 端上，所有的 J 、 K 端都接高电平 1 ，各触发器 Q 端接到相邻高一位触发器的 CP 端上。 J—K 触发器的特性表告诉我们：当 J=1 、 K=1 时来一个 CP ，触发器便翻转一次。

在全部清零后，第 1 个 CP 后沿，触发器 C0 翻转成 Q0=1 ，其余 3 个触发器仍保持 0 态，整个计数器的状态是 0001 。

第 2 个 CP 后沿，触发器 C0 又翻转成“ Q0=0 ， C1 翻转成 Q1=1 ，计数器成 0010 。到第 15 个 CP 后沿，计数器成 1111 。可见这个计数器确实能对 CP 脉冲计数。

74ls160或者74ls161设计2-15等进制计数器，用清零法和置数法，求配图

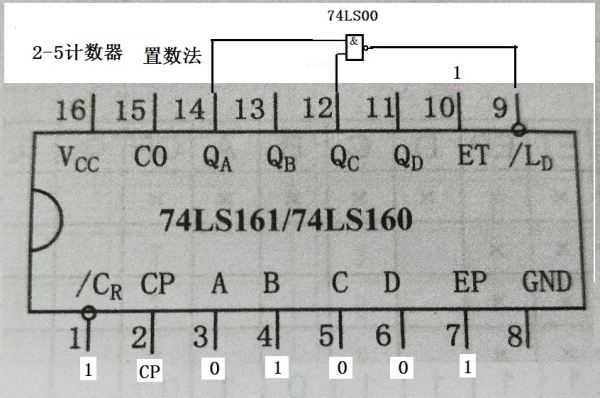

用74ls160或者74ls161设计2-15等进制计数器，这不能每一个进制都做一遍的。改成2~9进制，两个都可以，方法和连线完全相同。十进制数不用改，74LS160就是了。改成11~15进制只能用74LS161。以6进制为例。置数法可以是初值不为0，以2为例。如下图，即5的状态为0101，将其中的两位 1 接到与非门，产生置数信号，加到LD端。

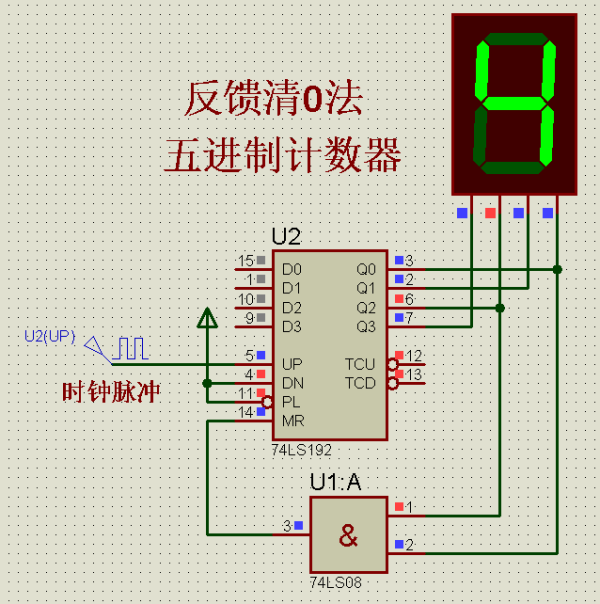

但是，清0法的初值只能从0开始，取6的状态，0110，也是取两个1接到与非门上产生清0信号，加以CR上。如下图，这不能改成2-5的计数器，必须是0-5计数器。

74LS161如何实现15分频

把它改为15进制计数器就是15分频啊。

请问怎么用74ls90设计十六制计数器的原理图与他的计算流程是？

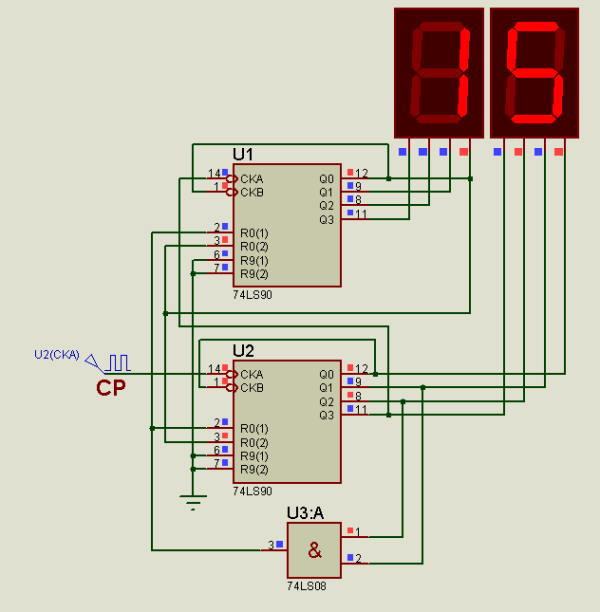

74ls90是十进制数计数器，要设计十六制计数器，要用两片，分别计十位数和个位数。首先，将个位的Q3接到十位的CKA，实现个位向十位进位。其次，当计数到16时，十位为0001，个位为0110，利用16产生复位信号，同时加到两片计数器的复位端，实现改制。个位，将Q2Q1接到一个与门，输出端接到两片的R0（1），将十位的Q0接到两片的R0（2），这样，计数到16时两片立即清0，因此，最大数是15，并不会看到16。电路图如下，也是仿真图，两个数码管可以省掉，这是为了显示仿真图效果的，这是计数到最大数15时的截图。请及时采纳。
