：己知多个坐标，怎么在cAD上把它们联起来？

软件 2024-07-10

如何将已有的坐标点在CAD中输入，然后按照输入的坐标点，连接成一个想要的图形。

CAD李输入已有的坐标点，然后按照输入的坐标点，连接成图形的步骤如下：

需要工具：电脑，Auto CAD

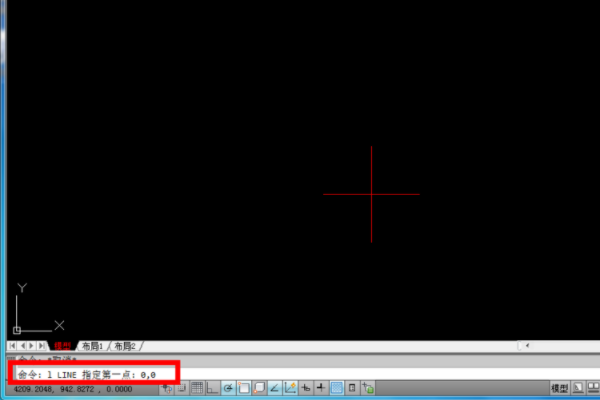

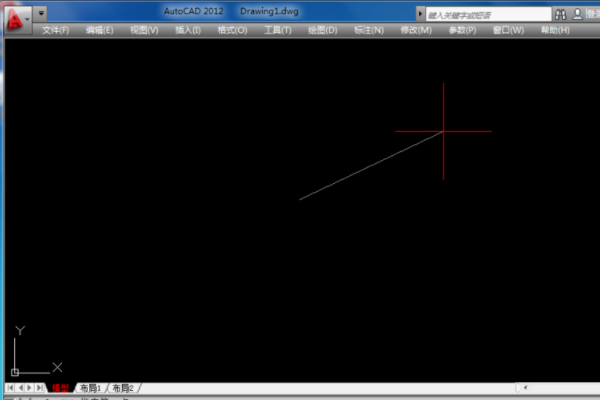

1、首先我们在图中绘制一条线，命令行会提示指定第一点，这个时候我们键盘输（0,0），回车，也就是指定第一点为坐标系原点。

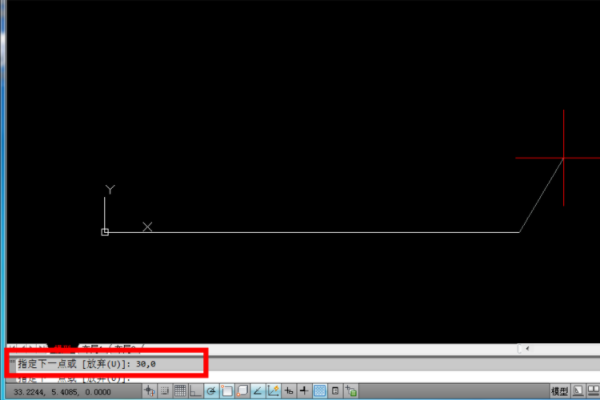

2、然后命令行又会提示：指定下一点。这个时候我们输入（30,0），这是在X轴上一点。距离第一点为30个单位长度。这样我们就绘制了一条水平的长度为30个单位长度的直线。

3、但是，我们不可能每次都指定绝对的坐标，这样也不现实。比如，我们要再画一条水平长30的直线，这时，随意在图中指定一点为第一点。指定下一点时，我们输入：（@30,0）。这里输入的坐标就是相对坐标，就是相对于第一点的坐标。

4、当然，实际使用时，只需要在正交模式中，指定第一点后，鼠标指定方向，然后直接键盘输长度即可。

哪位高手知道在CAD中如何将两个不同坐标系的不同图形合并到一张图上?？

1.在两个图上选择两个公共点A和B（两点的距离尽量长一下,以保证转换的相对精度）.在甲图中查询并记录下AB两点的XY坐标值,作为转换的目标坐标系的坐标值. 2.打开另一张乙图,命令行输入Align对齐命令并回车,命令行提示如下：选择对象:鼠标框选中乙图中所有图形对象. 指定第一个源点:鼠标拾取乙图面上公共点A,获取其坐标. 指定第一个目标点:输入在甲图中查询并记录下来的点A的坐标值指定第二个源点:鼠标拾取乙图面上个公共点B,获取其坐标. 指定第二个目标点:输入在甲图中查询并记录下来的点B的坐标值指定第三个源点或 :回车是否基于对齐点缩放对象?[是(Y)/否(N)] :输入Y. 命令结束

怎么把CAD里的坐标点给连接起来

操作方法： 1、将坐标处理成”x，y“此种形式。 2、在CAD里面使用命令，直线、多段线、样条曲线都可以，给定起点，然后复制坐标，回到CAD软件里面，在命令行Ctrl+V粘贴坐标，坐标点自动导入软件，并且自动绘制线条。

怎么把坐标导入cad中

1. 怎么把坐标导入cad 怎么把坐标导入cad 1.怎么把坐标导入cad中如果坐标文件XY，中间用逗号逗开，可直接复制全部坐标，再打开CAD，如果要把坐标转成CAD点，拾取画点命令，在命令行点击一下，右键，再粘帖，所有坐标就转换成CAD点；如果要把坐标转成CAD图形线段，拾取画多线的命令，在命令行点击一下，右键、粘帖，所有坐标就转换成CAD图形线条。如果坐标文件分别在A列和B列，可在C列输入=A1&","&B1，回车，鼠标移到C1，出现黑十字时按住，往下拉，再复制该列，再按1的方法操作。注意：测量坐标与CAD坐标的X、Y 相反。 TXT格式绘图——多段线——输入坐标1确认——输入坐标
