Zigbee通信协议技术树状拓扑中的通信规则是什么？

软件 2024-07-29

Zigbee网络的拓扑结构是怎样的？

Zigbee网络的拓扑结构主要有3种，即网状型（Mesh）网、星型网和复合型网。 1.网状型网，一般是由若干个FFD连接在一起形成的网络，它们之间是完全的对等通信，每个节点都可以与它的无线通信范围内的其他节点进行通信。 2.星型网，是由一个PAN协调点和1个或多个终端节点组成的网络，PAN协调点必须是FFD，它负责发起建立和管理整个网络，其他的节点，一般是RFD，分布在PAN协调点的覆盖范围之内，直接与PAN协调点进行通信。星型网通常用于节点数量较少的场合。 3.Mesh网可以通过FFD扩展网络，组成Mesh网与星型网的复合型网，在复合型网中，终端节点采集的信息，首先传到同一子网内的协调点，然

zigbee通信协议的介绍？

zigbee与其他无线通讯协议一样，ZigBee协议也在不断进化。从最初的网状网到为不同类型的产品开发可操作层，再到最新的大力支持35种不同类型产品互操作的ZigBee3．0。基于IEEE802.15.4标准规定，ZigBee应用领域于无线网络数据监测与控制应用领域，特别强调简洁明了便于使用、短距离、低传输速率、功耗低(长电池循环次数)且极低廉的产品市场定位，能够大量广泛应用于工业物联网、家庭自动化、医疗护理、智能农业、消费类电子和远程操作等行业领域,拥有广阔的应用前景。 ZigBee通信协议规范化的意义巨大，过去企业各自为政，每一家企业都会有一款自身的技术工艺和标准规定，只是彼此之间的无线

ZigBee技术的技术说明

Zigbee是一种适用于短距离无线通信的低成本，低功耗，低速的新技术，可以嵌入各种电子设备中。该技术主要设计用于低速通信网络。它的最大特点是低功耗和联网功能，尤其是具有路由功能的联网功能。从理论上讲，ZigBee覆盖的通信领域可以无限扩展。

ZigBe包含3种节点类型，即：协调器，路由节点和终端节点。

协调器——启动网络和维护网络
路由节点——转发数据包
终端节点——发送和接收数据。

在实际的Zigbee网络中，仅支持两种无线设备：全功能设备和简化功能设备。FFD可以提供所有IEEE802.15.4协议服务，不仅可以发送和接收数据，还可以具有路由功能；最终节点负责收集数据，然后将其发送到协调点或路由节点进行处理。这三种类型的节点使ZigBee支持三种网络拓扑：星形结构，树形结构和网状结构

Zigbee协议无线通信技术的特点：

低速率：数据传输速率在10Kb/s〜250Kb/s之间
低功耗：在低功耗待机模式下，两节普通5号电池可以使用6到24个月
成本低：Zigbee数据传输速率低，协议简单，大大降低了成本
网络容量大：网络可容纳65,000个设备
短延迟：典型的搜索设备延迟为30ms，睡眠激活延迟为15ms，活动设备通道访问延迟为15ms。
数据安全性：Zigbee提供数据完整性检查和声音功能，采用AES-128加密算法，并且每个应用程序都可以灵活确定其安全属性

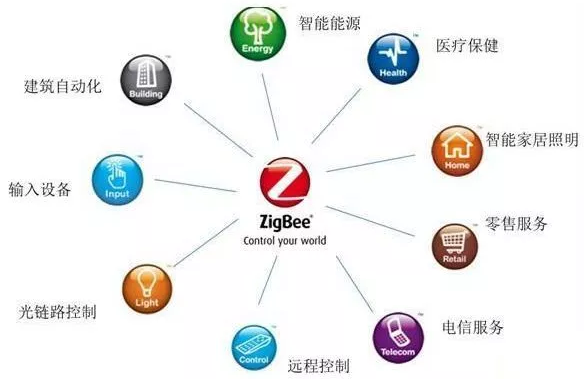

基于ZigBee技术的应用

请点击输入图片描述

数字家庭
自动抄表工业行业
医疗监控

zigbee 组网方式有几种？

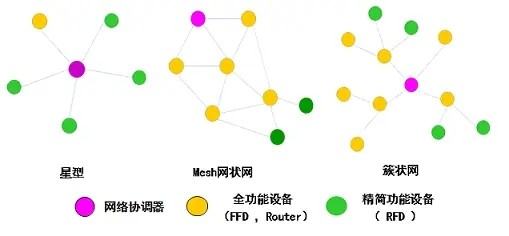

Zigbee无线通信模块的网络有三种拓扑结构：星型Star、簇状Tree和网状Mesh。

星形拓扑：是最简单的一种拓扑形式，他包含一个Coordinator（协调器）节点和一系列的 End Device（终端）节点。每一个End Device 节点只能和 Co-ordinator 节点进行通讯。如果需要在两个 End Device 节点之间进行通讯必须通过Co-ordinator 节点进行信息的转发。

它的缺点是节点之间的数据路由只有唯一的一个路径，网络完全受Co-ordinator节点的资源的限制。实现星形网络拓扑不需要使用 zigbee 的网络层协议，因为本身IEEE 802.15.4的协议层就已经实现了星形拓扑形式，但是这需要开发者在应用层作更多的工作，包括自己处理信息的转发。

树形拓扑：是通过一个Coordinator连接一系列的 Router 和 End Device， Router再连接一系列的 Router 和End Device. 重复多个层级。每一个节点都只能和他的父节点和子节点之间通讯。如果需要从一个节点向另一个节点发送数据，那么信息将沿着树的路径向上传递到最近的祖先节点然后再向下传递到目标节点。

这种拓扑方式的缺点就是信息只有唯一的路由通道。另外信息的路由是由协议栈层处理的，整个的路由过程对于应用层是完全透明的。

Mesh拓扑（网状拓扑）：形式和树形拓扑相同。但是网状网络拓扑具有更加灵活的信息路由规则，在Router可用射频范围内，非父/子节点的路由节点之间可以直接的通讯。Zigbee网络层具有路由发现功能，可以实现网络自愈、多级跳转和最优网络路径传输，并且这些功能是协议自动完成和优化，不需要应用层参与。
