CAD2016可以显示钢筋符号，但是转PDF后不显示

cad图纸转换成Pdf后钢筋符号没有显示？

这些是特殊的符号PDF文件里面带的字体不支持，所以就没有显示，有的会显示成方格，或者是空白字符。

急求CAD转成PDF后怎么里面没有内容了呀

出现此问题的原因为：未成功选择要转换的范围。解决的方法和详细的操作步骤如下：

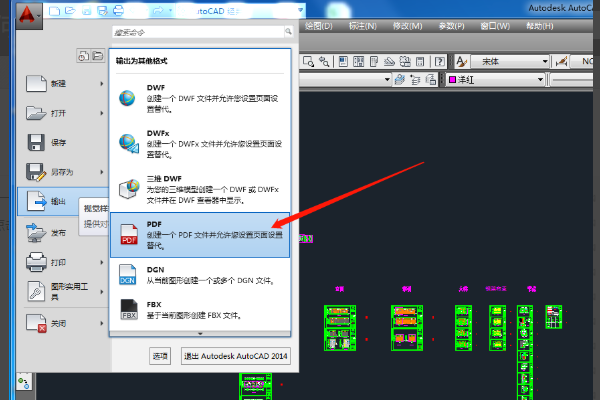

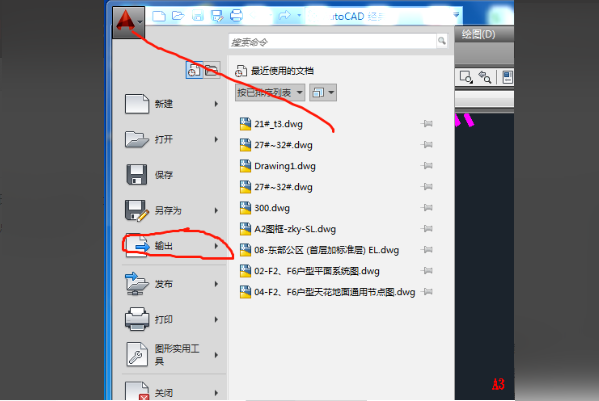

1、首先，打开cad图纸的副本，单击左上角的图标，将弹出一个下拉框，单击输出按钮，如下图所示，然后进入下一步。

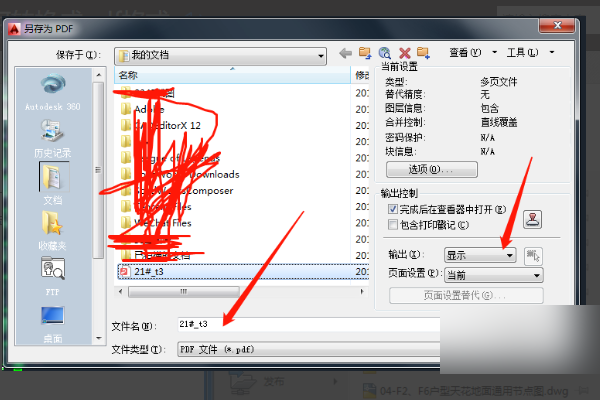

2、其次，完成上述步骤后，将显示已转换文件的格式，只需选择转换为pdf格式即可，如下图所示，然后进入下一步。

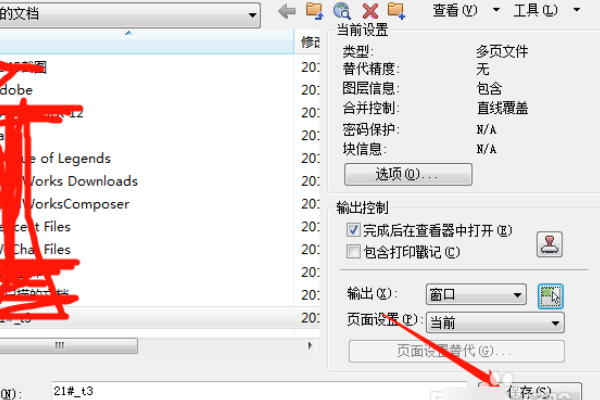

3、接着，完成上述步骤后，计算机将弹出一个对话框，选择修改后的文件的名称，然后单击要转换的窗口文件进行选择，如下图所示，然后进入下一步。

　

4、然后，完成上述步骤后，在转换窗口中选择文件，该文件是需要转换为pdf格式的界面，如下图所示，然后进入下一步。

　

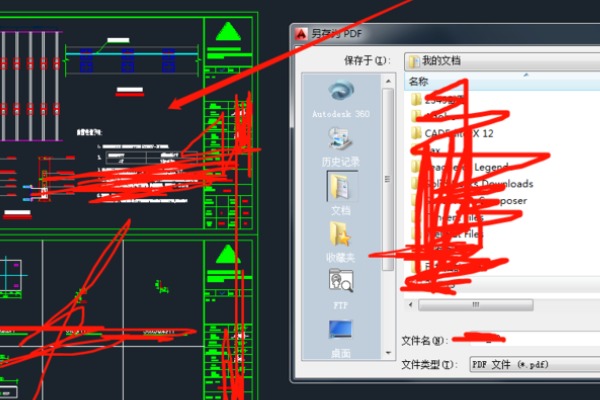

5、随后，完成上述步骤后，按Enter键，将再次出现一个对话框。
此时，选择要保存的文件的位置，然后单击“确定”，如下图所示，然后进入下一步。

　

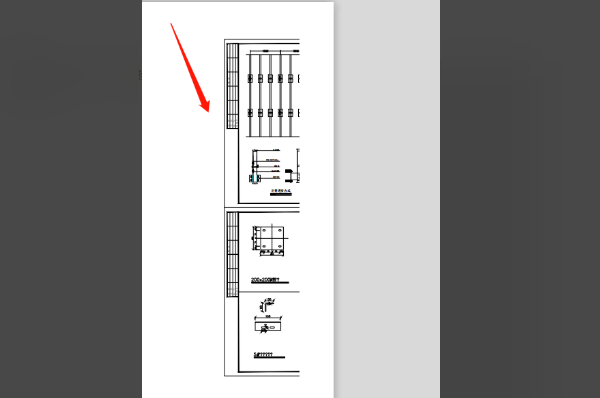

6、最后，完成上述步骤后，计算机将自动打开转换为pdf格式的文件，如下图所示。这样，问题就解决了。

为什么我的cad图在cad中可见的线条，转成pdf就不见了？

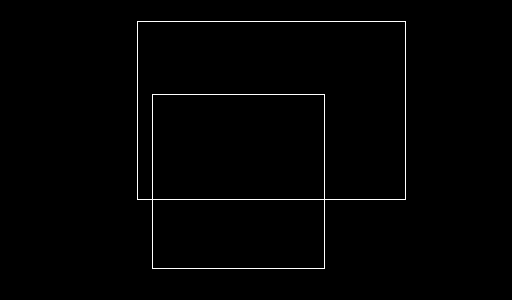

这是因为将轮廓线设置成了“Defpoints”图层，Defpoints图层是不可以用的，打印的时候也是不会显示的，设置的方法如下： 1、打开电脑中的CAD文档，然后用鼠标选中轮廓线，可以在上面的图层工具中看到目前的图层是Defpoints图层： 2、在该图层下，进行打印PDF预览，可以看到轮廓线是显示不出来的，如下： 3、然后退出打印预览，再选中轮廓线，在图层工具栏中将图层选择为“0”： 4、然后再进行打印预览，可以看到图形的轮廓线已经显示出来了，这样就可以解决该问题了：

为什么cad中可见的线条在pdf上就看不见了

cad图在cad中可见的线条，转成pdf就不见了，是因为线条设置了不可打印或者图层关闭了。

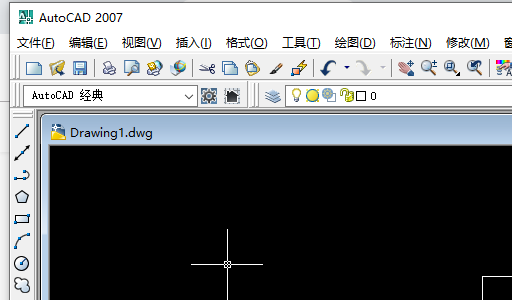

1、电脑打开CAD2007版本。

2、打开CAD后，打开要打印的图纸。

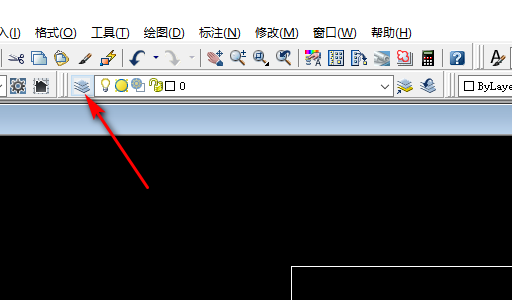

3、打开图纸后，点击工具栏中的图层选项。

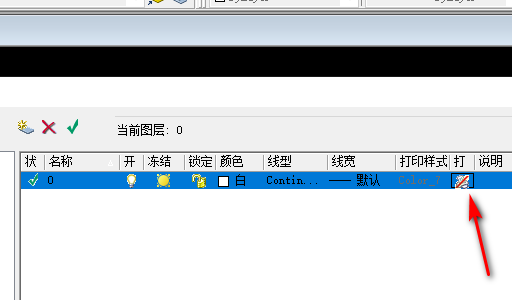

4、进入图层特性管理界面，把不可以打印点击一下改成打印就可以了。

把cad图形转化成PDF文件后怎么看不见图形,只是一个白图框。

CAD转换成PDF之后图形显示不全的解决步骤如下：

需要工具：电脑，迅捷CAD转换器

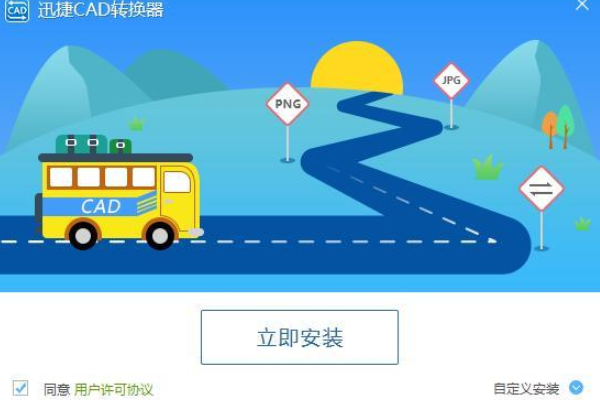

1、首先将迅捷CAD转换器下载在电脑上，在官网上找到软件资源进行下载并且将软件安装在电脑上即可。

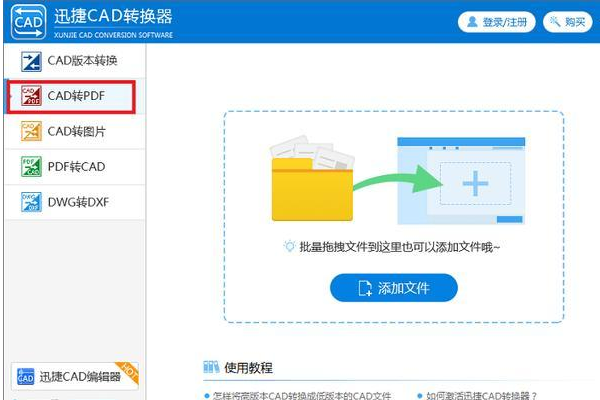

2、然后就能打开迅捷CAD转换器这款软件了，打开之后会在左侧看到五个功能选项，这里需要点击第二个“CAD转PDF”这个功能。

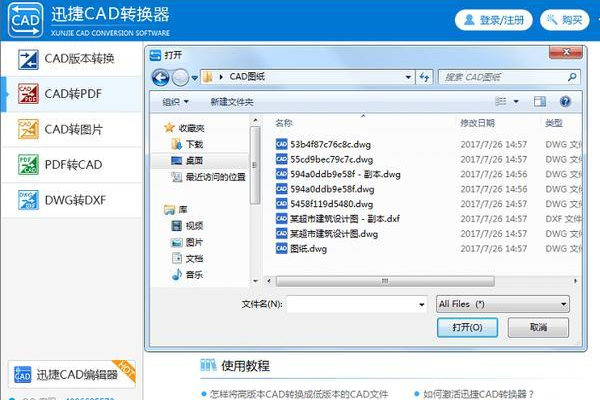

3、点击完成后就可以添加文件了，这里有两种方法进行添加，可以拖拽添加，也可以直接点击“添加文件”，点击“添加文件”后我们就可以在新出现的窗口中选择CAD文件进行添加了。

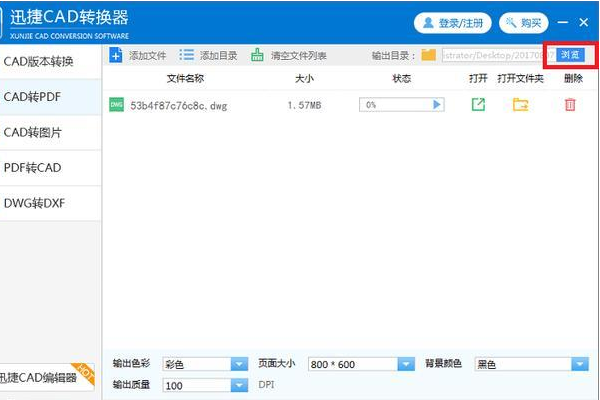

4、接下来就可以进行文件保存路径的选择了，只要点击上方的”浏览“按钮就可以选择文件的保存路径了。

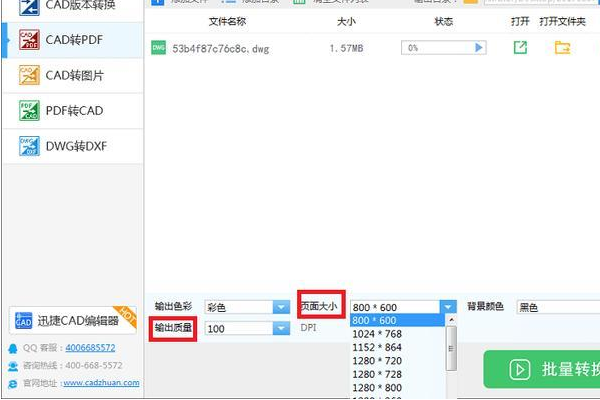

5、最后就可以在界面下方找到“页面大小”后的倒三角图形进行点击了，点击后根据需要选择页面大小，接着依旧点击输出质量后的倒三角图形，在下拉框中进行输出质量的选择，选择完成后点击下方批量转换按钮就可以了，就不会再出现CAD转PDF图形显示不全的情况了。
