Sw2016如何让剖面显示零件本身颜色？求大神解答

软件 2024-09-04

Solidworks零件图为什么变灰色？怎么调整过来。2016版

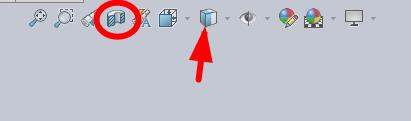

首先，你要保证。你的零件。是处于带边线上色状态。如果你的零件已经是处于边线上色状态。你可以把你的零件，编辑一下零件的其中一个步骤，然后再退出，看一下会不会出现边线。

如果还不行的话，还是编辑一下零件。其中一个步骤。把其中一个步骤的草图做稍微调整一下。例如。其中圆的尺寸再小一点。在保存看一下边线是否出来。如果出来之后在编辑步骤把尺寸调回原来的尺寸。一般就可以实现了。

如果你的零件是没有步骤的。你可以在基准面上拉伸切出一个圆形之类的东西。保存一下。再把这个步骤删掉。一般就可以出现边线了。还有可以试着剖面视图功能剖一下再返原看一下是否出线。

怎么让solidworks画出的零件是白色的？

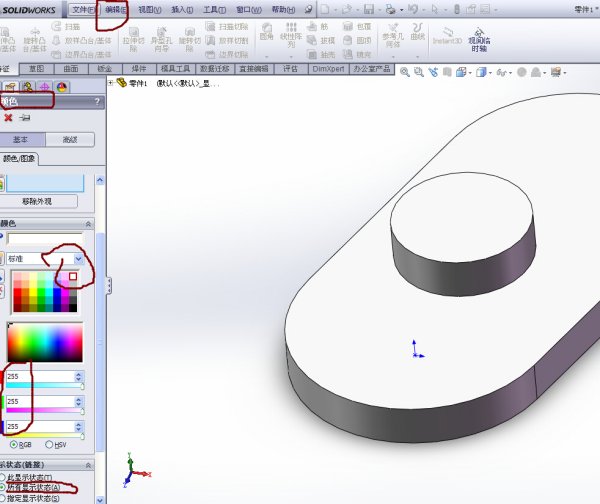

打开SW界面后，点击菜单栏的“编辑”，选择下拉菜单中的“外观”，，更改颜色，按下图设置即可。

solidworks中如何给实体上色

你好！SolidWorks 中要给实体上色首先要调出:外观菜单。 1、零件设计树中零件名称上右键菜单中选择:外观，显示的列表中点击零件名称，显示颜色控制面板。 2、面板中有基本和高级两个选项，默认为基本选项，上色使用基本选项。这是给整个零件上色。 3、所选几何体中有5个选项:选择零件、选取面、选择曲面、选择实体和选择特征。如果要使用其它选项，选择框中右键:单击消除选择，再选择要使用的选项。如单击:选择特征，从设计树中选择要上色的特征即可。 4、颜色的选取可以从挑选颜色框中直接点选颜色，如果知道颜色的RGB 或HSV 值的也可以在相关的框中输入数值单击对勾确定即可完成给实体上色。如给零件中的特

solidworks中从3D模型生成工程图时能否使不同的零件显示不同的颜色？

这个solidworks是肯定没有问题的！它可以做出你能想象到的任何效果，只有想不到，没有做不到。不能因为自己某个功能没弄懂就否定这个软件！其它同类软件能实现的，solidworks是没有理由不能实现的。方法： 1.首先在工程图里设定好图层（设定每层你想要的颜色线型等，转成dwg格式会完全保留）。 2.在工程图模型树里展开任一视图，再展开里面的装配体，在模型树里能看到零件名称。 3.在想要改颜色的任一零件名称上右键后按“H”（或在弹出菜单下点击“零部件线型”） 4.在弹出的零部件线型对话框里取消“使用文档默认值”的勾选。 5.下面“应用到”里就可以指定该零件图层了，确定退出，零件颜色即修改成

solidwork如何给三维剖面添加颜色

方法:修改\SolidWorks\lang\chinese-simplified\sldwks.prn 用笔记本打开该文件,添加需要的线形.如 ;; Based on AutoCAD Ver.13.0s Hatch Pattern File ;;;; solidworks 区域剖面线定义文件 :: *金属, (Iron BrickStone), ANSI Iron, Brick, Stone masonry 45, 0,0, 0,.125 *塑料, (Lead Zinc Mg), ANSI Lead, Zinc, Magnesium, Sound/Heat/Elec Insulation 45
