cad中fwef是什么命令

软件 2024-10-07

在cad中F是什么命令

倒角命令，可以把两条不平行的线用弧线连起来。应用方法如下：

工具/原料

电脑 cad软件

方法/步骤

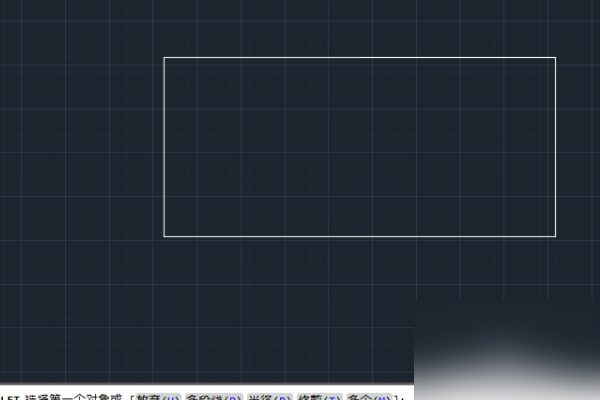

1、首先，打开CAD,输入"rect"命令，在绘图窗口画一个矩形。

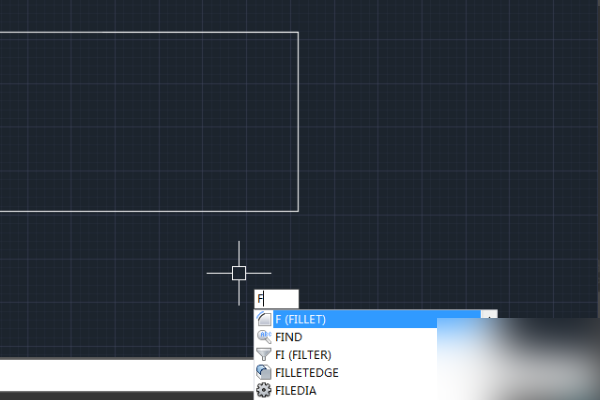

2、接着输入"f"命令。

3、输入"r"命令，指定的半径为100。

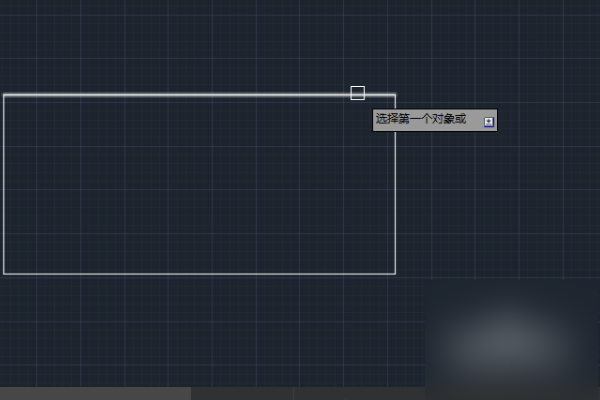

4、最后，根据提示选择矩形一条边。

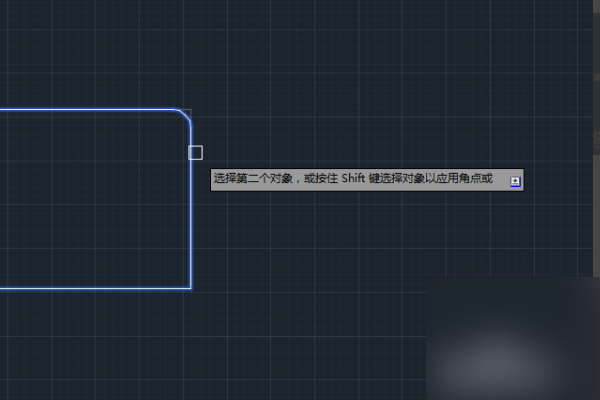

5、再选择矩形的另一条边，即可倒实现圆角。

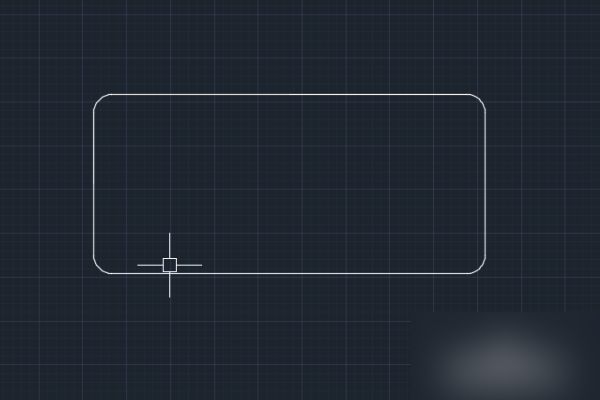

6、如此重复操作，即可得到圆角矩形。

cad中 f是什么

浩辰CAD制图软件中的“F”是圆角命令快捷键，全称是：FILLET，可以对图形进行圆角化操作，也可以对图形进行修剪。使用方法：

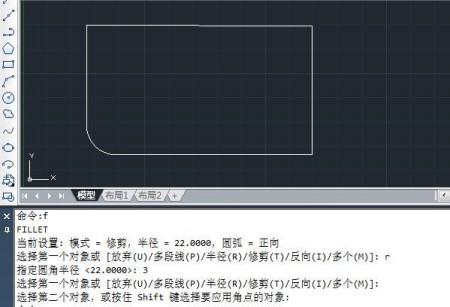

首先打开浩辰CAD软件，然后在命令行中输入：【F】——回车——输入：【R】——回车——输入半径的数值（注意半径长度）——回车——根据命令行提示依次点击两个相邻的边即可。如下图所示：

CAD中的filter命令到底怎么用？选择项里有好多内容，都代表什么意思，能不能用例子解释呢？

1、快速选择工具——快速选择——假设是块，对象选块，运算符号选择= “块名” 确定 2、图像过滤器快键是“fi”，点添加选定对象，点要数的苗木块，然后上面会出现该元素的属性，将块名留下其他的都删除，应用框选统计范围在下面的对话框会出现“找到 *个，总计 *个”，那就是了 3、网上搜索一个“贱人工具箱”的插件，加载后可以按“Y”进行统计 filter既是fi，对象选择过滤器原理是选择相同属性的元素，过滤掉其他的元素。计算原则是取交集使用方法快键“fi”——点添加选定对象（这时候会出现该图元的相关属性或参数）然后点上面的参数，删除不限制的参数（比如你要统计应急灯，需要你的该灯是建

CAD命令中 F 命令是什么作用？

可以把两条不平行的线用弧线连起来，即倒角。

其它常用快捷命令方式：

1、AA 测面积周长

2、AL 对齐(只能对齐块，对多个线性对象要先组合成块)

3、AR 阵列

4、AP 加载应用程序

5、ATE 编辑属性

6、B 创建块

7、BR 打断于点用来分解一个整体的线

8、C 圆形

9、CO 复制

10、E （erase）删除

11、EDGESURF绘制边界曲线

12、EL 椭圆

13、ELEV 设置对象标高与厚度

14、EX 延伸

15、EXT 拉伸（面）

16、CLOSE 关闭

扩展资料

常用功能键及作用——

F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4:数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

Ctrl+B: 栅格捕捉模式控制（F9)

Ctrl+P : 打印

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉（F3)

Ctrl+G: 栅格显示模式控制（F7)

关于CAD的所有命令简写是什么？

A 圆弧 L 直线 C 圆 I 插入块 B 创建块 H 图案填充 D 标注样式管理器 E 删除 F 圆角 G 群组 M 移动 O 偏移 P 平移 S 拉伸 W 外部块 V 视图对话框 X 分解 Z 显示缩放 T 多行文字 co 复制 MI 镜像 AR 阵列 RO 旋转 SC 比例 LE 引线管理器 EX 延伸 TR 修剪 ST 文字样式管理器 DT 单行文字 PO 单点 XL 参照线 ML 多线 PL 多段线 POL 多边形 REC 矩形 SPL 样条曲线 EL 椭圆 CH 特性 CHA 倒角 BR 打断 DI 查询距离 AREA 面积 ID 点坐标 MA 特性匹配 MASSPROP 质量特性
