AUTOCAD中标注时提示配合不存在，怎么解决？

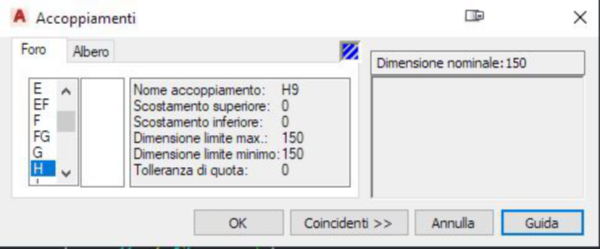

在AutoCADMechanical意大利语或西班牙语版本中访问_AMPOWERDIM命令时，配合或公差调整不可用。

原因：

基于Windows注册表的设置损坏。

解决方案：

建议的解决方案：

1、在正常工作AutoCADMechanical版本中打开任何AutoCADMechanical工程图。

2、访问>选项>“AM:系统配置”选项卡>“管理工具”>“导出”。

3、将CFG文件保存到内存记忆棒/局部区域位置。

4、在异常工作AutoCADMechanical版本中打开任何AutoCADMechanical工程图。

5、访问选项>“AM:系统配置”选项卡>“管理工具”组>“导入”。

6、选择先前保存的CFG文件。

7、关闭并重新打开AutoCADMechanical。

替代解决方案（从AutoCADMechanical的早期版本更新时）：

1、在异常工作AutoCADMechanical版本中打开任何AutoCADMechanical工程图。

2、访问选项>“AM:系统配置”选项卡>“管理工具”组>“导出”。

3、将CFG文件保存到计算机上的任意位置。

4、从文件浏览器中，使用任何文本编辑器软件（例如记事本）打开CFG文件。

5、查找早期版本名称的所有实例，并将其替换为当前版本名称（例如，findPublicPath="。...2019"，并替换为PublicPath="。..2020"）。

6、保存编辑并关闭文件。

7、访问选项>“AM:系统配置”选项卡>“管理工具”组>“导入”。

8、选择以前编辑和保存的CFG文件。

9、关闭并重新打开AutoCADMechanical。

替代解决方案（在AutoCADMechanical中使用自定义配置时）：

1、在异常工作AutoCADMechanical版本中打开任何AutoCADMechanical工程图。

2、访问选项>“AM:系统配置”选项卡>“管理工具”组>“导出”。

3、将CFG文件保存到计算机上的任意位置。

4、从文件浏览器中，使用任何文本编辑器软件（例如记事本）打开CFG文件。

5、此外，打开源自使用相同语言的AutoCADMechanical的CFG文件（使用上述相同导出步骤后）。

6、查找以下文本的所有实例"Text[String]="Limits/Fits"和"Text[String]=Text[String]="Tolerance:偏差“”。

7、将整行值从工作CFG复制到非工作自定义纵断面。

8、保存编辑并关闭文件。

9、访问选项>“AM:系统配置”选项卡>“管理工具”组>“导入”。

10、选择以前编辑和保存的CFG文件。

11、关闭并重新打开AutoCADMechanical。

autocad mechanical中的尺寸标注样式如何修改？

标注样式中左边有个选框，你选择“正在使用的样式”

AutoCad里尺寸怎么标注上下极限尺寸

　　要完成如题的操作，需要用到标注里的堆叠功能，方法具体如下：

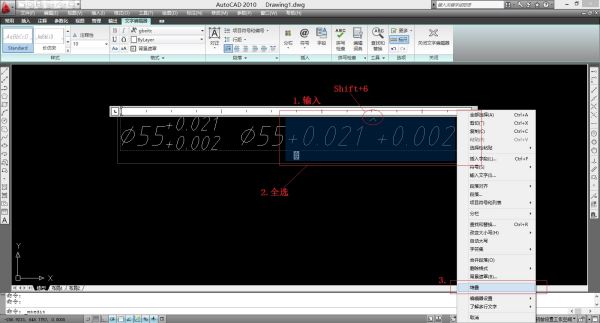

　　添加尺寸标注，在单击指定尺寸线位置前，输入参数M，按Enter键确认，打开文字编辑器，将光标定位在尺寸后，根据需要输入数据，如图，注意特殊符号^（Shift+6）必须输入，全选输入的数据，右键-堆叠。

求高手！CAD里的mechanical，我修改了标注样式中的全局比例后，为什么尺寸和箭头的大小高度都没有按我设的

比如你的图纸比例为1:100，那么在全局比例中输入100。为什么呢？我们知道我们手工画图时，箭头的大小也就3mm,你在模型空间画图，都是按照1:1画的，打印时就要按比例缩小，因此，你的箭头和文字之类的标注要放大比例的倒数，这样你打印时箭头大小为3mm。你说尺寸高度没有变化？你确定？你测下字体的高度，如果你是五号字，也就是字高5mm，假设比例为1:100，则字高500mm。按照我说的方法，看看你的字高符合你的实际情况！能够解决你的问题，请随手采纳一下！！！
