南方CASS如何展点？

1.将你的图根点坐标数据文件格式，修改为一下的CASS坐标数据格式(文件扩展名为.dat)：

点号1, ,y1坐标,x1坐标,H1高程
点号2, ,y2坐标,x2坐标,H2高程
点号3, ,y3坐标,x3坐标,H3高程
...
点号n, ,yn坐标，xn坐标，Hn高程

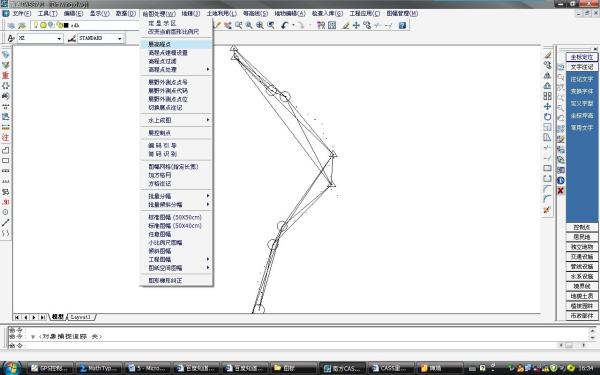

2。运行CASS，在“绘图处理”菜单--“展野外测点点号”后，弹出对话框，选择你上一步编辑好的CASS格式坐标数据文件“*.dat”格式的文件打开即可。

南方CASS如何展点？

在绘图处理中有一个展野外测点点号，展上去，处理，把图形处理好后，再在绘图处理中有个展高程点，高程就会出来了，再在图层中把野外测点点号所在的图层关掉，就只剩下高程点了。

1.将你的图根点坐标数据文件格式,修改为一下的CASS坐标数据格式(文件扩展名为.dat)：

点号,,y1坐标,x1坐标,H1高程点号2,,y2坐标,x2坐标,H2高程点号3,,y3坐标,x3坐标,H3高程...点号n,,yn坐标,xn坐标,Hn高程

展点大小的修改：

修改方法如下：
选择所有点号，在对象特性里的“几何图形”中改变x比例，y比例，z比例。即可。
设置一个合适的比例展点。然后再复制进图里面。
比如说绘制一张1000的图，展点后发现点比较大和比较密集。
那么可以另外打开cass，设置绘图比例为500或者300或者200之类，展点后再把这些点复制进绘的图就可以了。
