请问大家有没有Altium Designer常用元件库？

软件 2025-02-04

altium designer14自带元件库吗？在哪里？

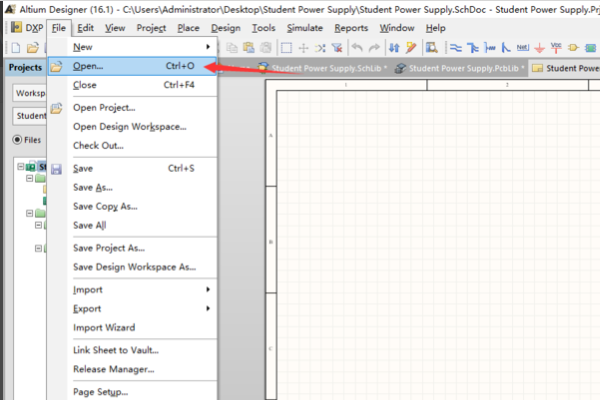

1、首先我们打开电脑里的altium designer 14软件，在工具栏处file选项下的open选项。

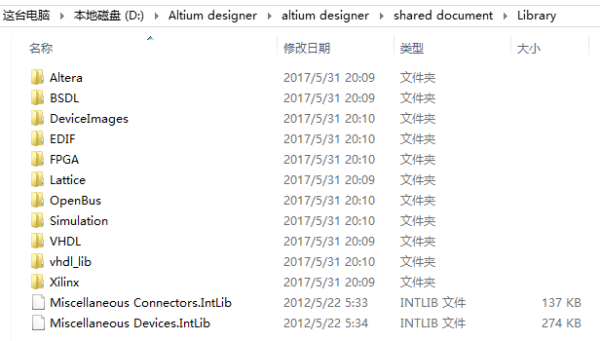

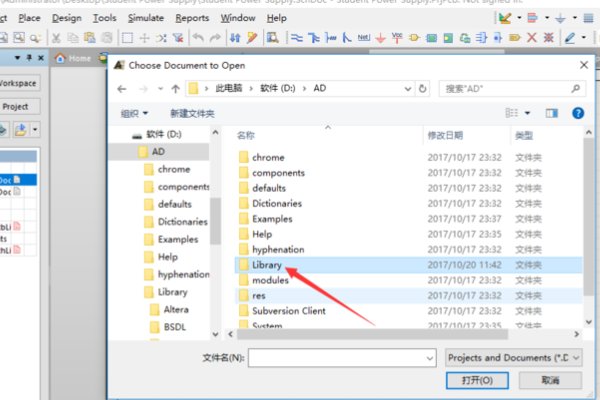

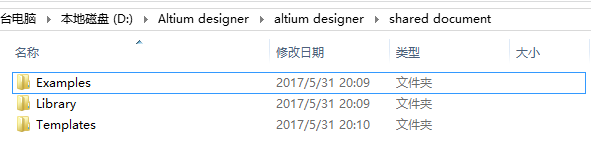

2、找到之前的安装路径中的Library，点开。

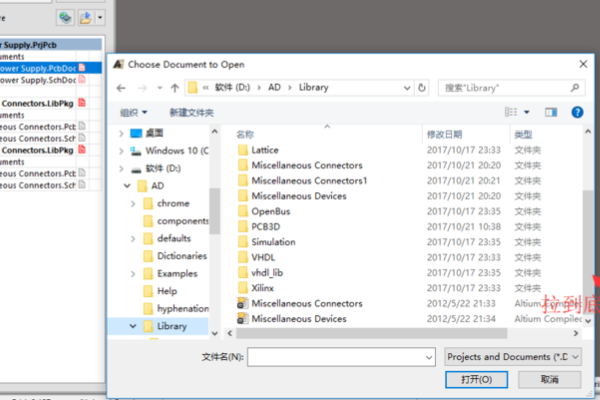

3、然后我们在界面里选择右侧快捷栏拉到底。

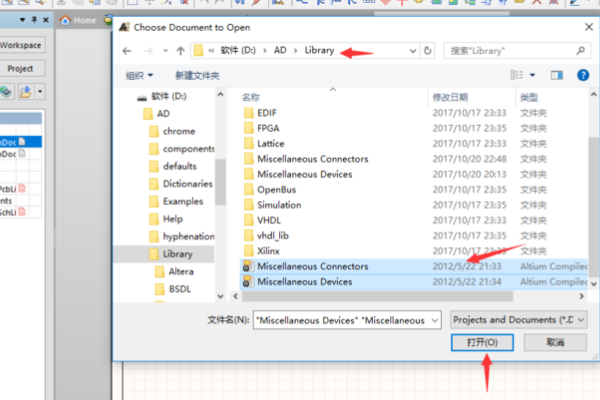

4、然后我们在界面里选择“miscellaneous connectors”和“miscellaneous devices”，软件一般自带两个元件库分别是miscellaneous connectors（比较少用）和miscellaneous devices（常用）。

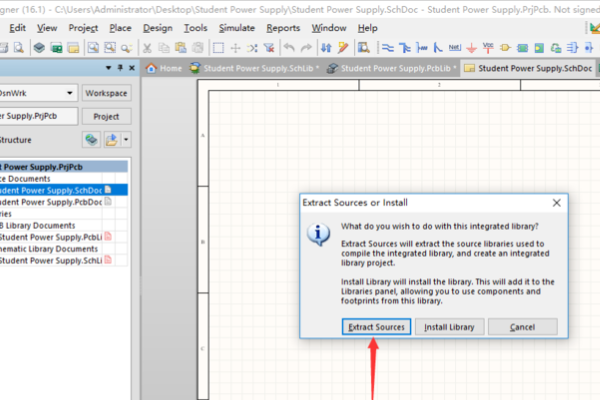

5、然后我们在界面里点开“打开之后”，出现的对话框直接点击“Extract Sources”（这里需要点击两次）。

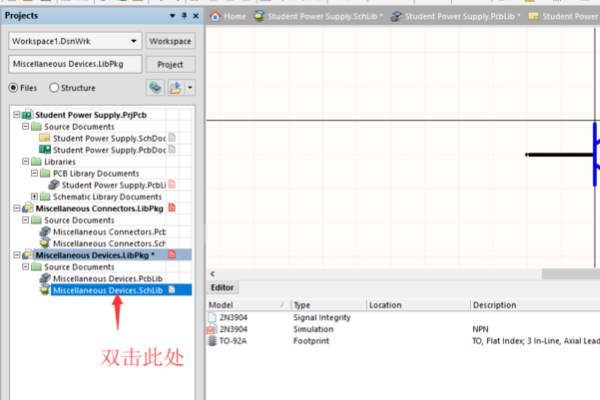

6、然后我们在界面里双击“miscellaneous devices.schlib”就可以出现如下页面了。

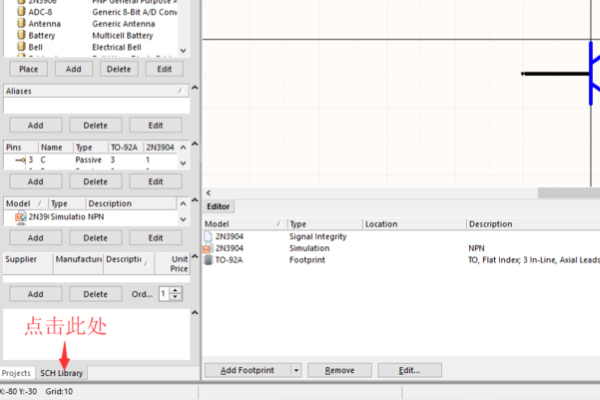

7、然后我们在界面里点击“SCH Library”选项。

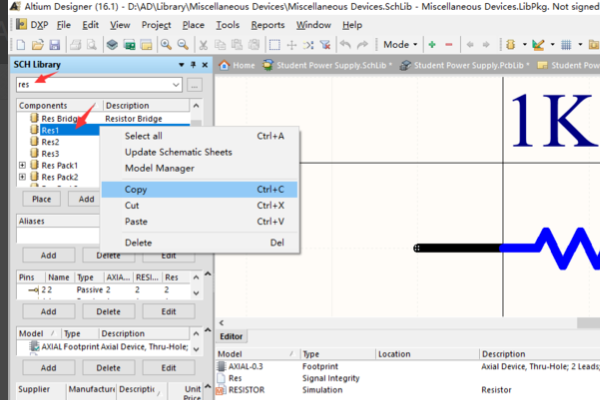

8、然后我们在界面里可以在里面查找自己需要的元件，这就是自带元件库的位置。

Altium designer 09的元件库太多了，绘制原理图和做版常用的是什么库？

常用的库就是Miscellaneous Connectors.intlib和Miscellaneous Devices.intlib，一般新建schematic或PCB文件时都会自动加载这两个。这两个库里找不到需要的元件时可以搜索整个libraries，在原理图编辑界面单击右侧栏的libraries选项，进而点击search，输入要查找的关键字即可。找到需要的元件后安装其所在的元件库就可以使用了。需要注意的一点是单纯建立一个新的sch文件时是不能加载其他元件库的，需要先新建一个project----PCB project文件，之后添加新的sch文件进该工程即可。 74LS47的话推荐Fai
