CAD里不管是测量还是画线,出现的长度都是一个不相关的数值

你可以用三维自由观察看看,按住shift键然后按鼠标滚轮键拉动,你注意看线段的起点Z坐标是-211540,端点却是0,这是三维线段,俯视只有100,实际却不止

CAD在标注线性尺寸时明明画的是整数怎么标注出来的有小数?

CAD绘图时,其标注的精度(即小数点以后几位)是可以调节的,一种方法是全盘调节,就是点击屏幕上方的《标注》---《标注样式》,然后在相应的选项里选择精度,最后别忘了点击《置为当前》。另一种方法是即时修改,方法是选中标注后,点击屏幕上方的《对象特性》,在弹出的菜单里选择精度。

cad中为什么标注尺寸与实际测量数值不一样?

有以下两种可能:

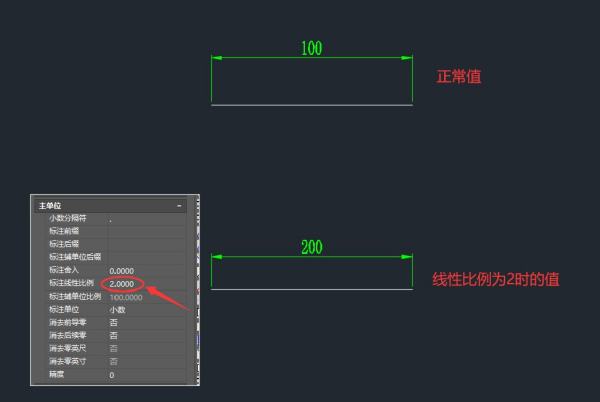

1、由于尺寸标注时,属性里面的线性比例不是1造成,如下图所示,将线性比例改成1即可;

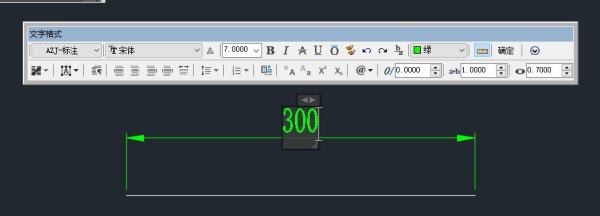

2、由于对尺寸用了文字修改(直接对尺寸双击即可修改)造成,如下图所示。


cad的标注和实际长度不一样

可能是这样,一段线长为499.0另一段为498.89,而你在标注样式中设置的精度设置的为整数。 修改设置方法:标注——标注样式——修改——主单位——线性标注——精度(改为0.0或更高)

我在用cad,线性标注时,标注的长度明显与实际不符是怎么回事?求解答

标注设置【D】里将比例设置为1:1
