ansys里面定义beam161截面

你好! 一般梁单元的截面属性通过设置截面参数来定义,如下: sectype,1,BEAM, CTUBE, , 0 secoffset, CENT secdata,30,35 上述命令表示定义一个以中心点为圆心的内外半径分别为30,35环形梁。其它截面设置可以在ansys中查看命令:help sectype 希望能帮到你。

你好 请问一下用ansys ls-dyna 的beam161单元划分网格时 需要定义一个方向点 这个点是怎么定义的

我最近刚好在做这个,也找了很久。现在明白了。这个方向点就是确定你定义的这个beam161的坐标系。一条线的两个端点不能确定一个面,必须有一个与这两个端点不在一条直线上的点定义它的方向。 方向关系到梁加载的方向,也就是说,如果同一条直线,我定义方向的点坐标一个再上方,一个在下方,那么加载的时候力的方向就是相反的。这个你可以在ansys里面定义两条线先试试。 方向点选取是与网格划分单元、材料、实常数设定同一个对话框,最下方的复选框选中后,点击ok,拾取方向点就好了 希望你能明白

ANSYS中BEAM161单元如何通过实常数设置三角形截面?若有大神指教,感激不尽!!!!

你好! 一般梁单元的截面属性通过设置截面参数来定义,如下: sectype,1,BEAM, CTUBE, , 0 secoffset, CENT secdata,30,35 上述命令表示定义一个以中心点为圆心的内外半径分别为30,35环形梁。其它截面设置可以在ansys中查看命令:help sectype

ansys/lsdyna,我用的是beam161单元,求解时显示了warning,如图,关于无质量点的问题

梁单元是需要有方向节点的,这个警告应该没有问题。如果没法得到正确的结果,应该是计算有其他方面的问题。你可以查看一下结果文件,看看计算时间有没有达到设定的时间。

如何在ansys中实现自定义梁截面

有些梁单元是通过实常数来定义的,比如beam3、beam4等;


有些梁单元是通过截面来定义梁截面的,比如beam188、beam189等。

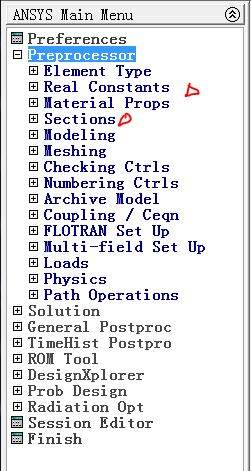

具体操作参见下图:
