怎么提升自己的CAD能力?CAD是计算机辅助设计工具,功能强大。入门后的提升,要与专业相结合,如机械、电气、建筑......等专业,不同专业的绘图,有不同的特征,这图形源于专业基础。如离
CAD中正负公差符号倒了,要怎么调回来?
CAD公差符号错乱怎么办?

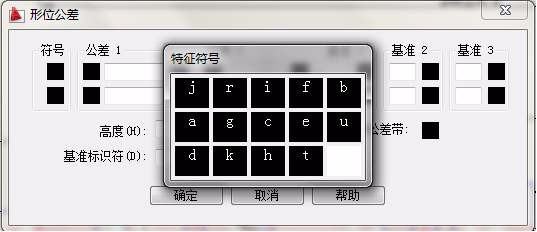

如果AutoCAD形位公差的符号变成英文字母,就是系统缺少一个字体文件引起的。乱码如下图所示:
这个字体文件是“gdt_____.ttf”,在AutoCAD原文件里可以找到这个字体文件,把它拷贝到系统字体目录,或者AutoCAD安装目录下的fonts目录下即可。
CAD标注尺寸时正负号为什么是倒过来的?
你说的是公差吧,这是对的。cad的上偏差默认为正,这没什么问题的,但下偏差默认为负就要注意了,想要负值时输入为正,想要正值时输入为负。CAD正负公差怎么修改
修改特性这个按键如图
或者在标注尺寸的时候选择选择尺寸变量添加
怎么把cad中的符号标注的字体怎么正过来?原来这个字都是正着的,不知道怎么回事倒过来了,怎么调回去?
选中字,右键菜单选属性,在属性对话框中改旋转角度的度数就行了cad中的坐标X和Y反过来了,怎么调换过来?

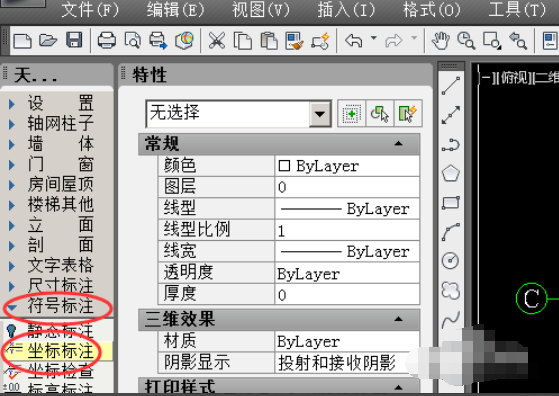

1、首先在打开的软件中点击左侧工具栏中的符号标注--坐标标注。
2、然后在要标注的位置点击左键进行标注,移动鼠标给文字找个合适的位置再次点击确定标注的文字的位置。

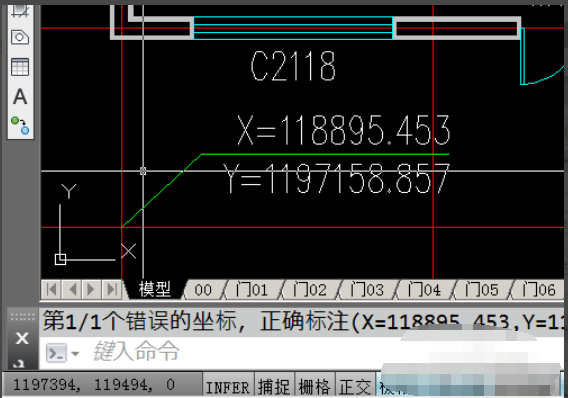

3、当标注完成后我们可以看到标注的坐标,软件默认的单位是1单位=1mm,如果图纸是按照1单位=1m来绘制的(常用于道路工程),那么需要调整一下比例。

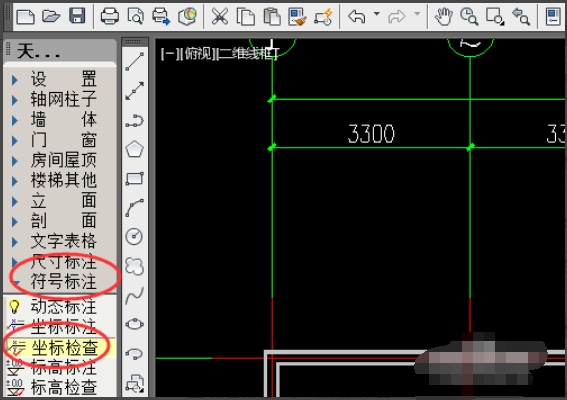

4、点击左侧人工具栏中的符号标注--坐标检查。

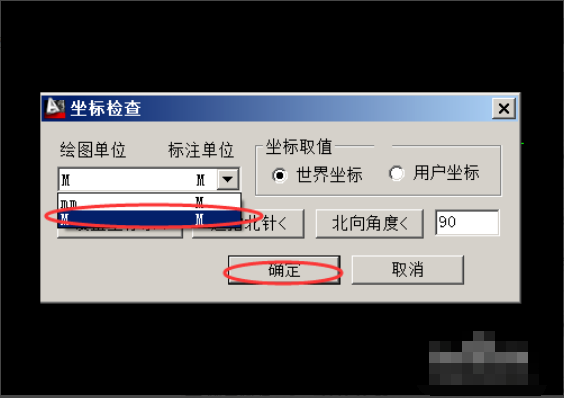

5、在坐标检查中选择绘图单位和标注单位中选择M选项,然后点击确定。

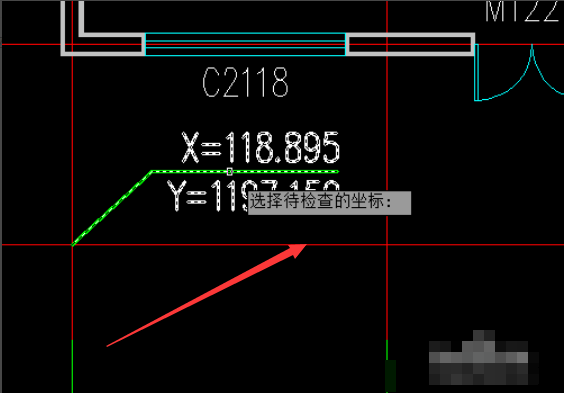

6、然后左键点击选择要调换的坐标标注,如果有多个可以选择多个,选择后点击右键来确定选择。

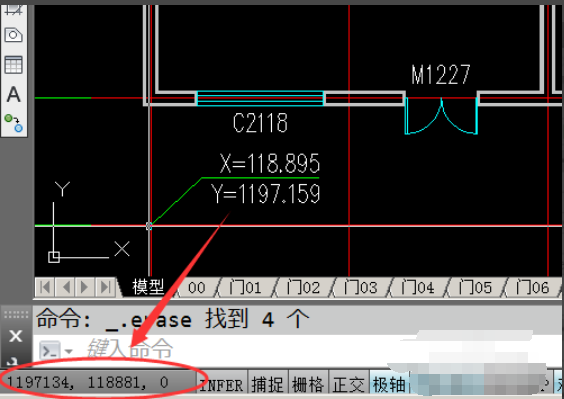

7、在弹出的菜单中选择全部纠正,坐标调换完毕。
扩展资料:
为了提高作图速度,用户最好遵循如下的作图原则:
1、作图步骤:设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2、绘图始终使用1:1比例。为改变图样的大小,可在打印时于图纸空间内设置不同的打印比例。
3、当处理较小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值 。
参考资料来源:百度百科-CAD
