草图大师两个截面同时显示

软件 2022-10-11

如何用sketchup同时激活两个剖切

sketch在同一个群组或组件中只允许激活一个剖面，但可以通过组件的定义来完成多个剖切效果。

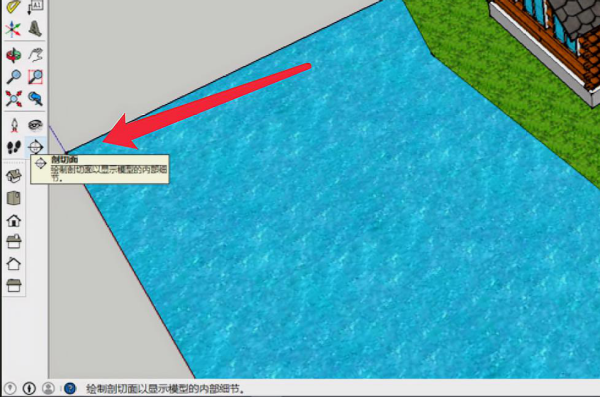

1、打开sketch，选择工具栏的剖切面，或者菜单栏的工具剖切面来使用剖切面工具。

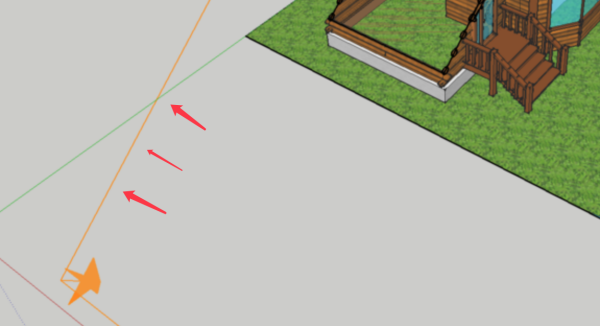

2、使用剖切面命令时会出现一个绿色的方框，将它放在需要剖切那一面上，就可看到变成一个橙色的方框，模型剖切了。

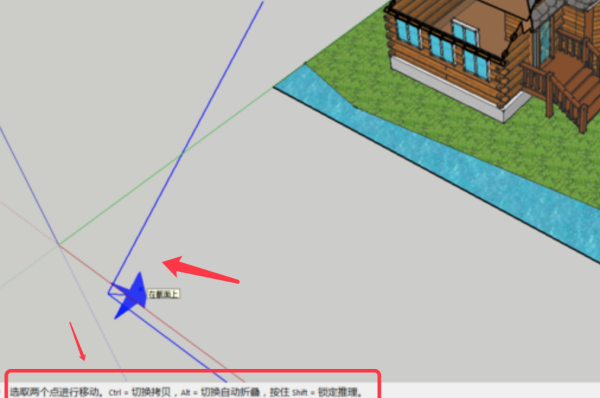

3、点击第一使用参考面之后，按住shift来固定角度，再使用第二个剖切面。

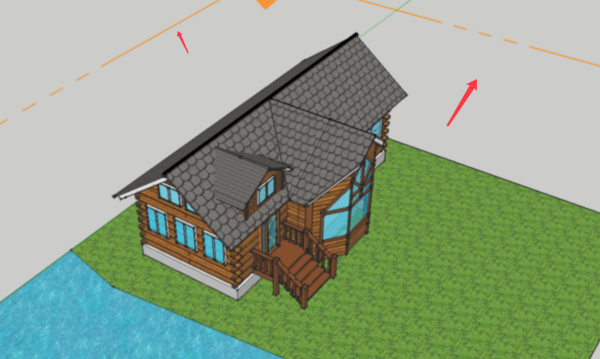

4、剖完一个面然后点击剖切面和组件再组成一个新的组件，这样就可以激活第二张剖面如下图。

sketchup中可以同时插入两个剖切符号吗

插入是可以的。但是激活的话必须是一个。要想两个剖切面都激活必须一个在组内。插入一个剖面，然后全选。成组再插一个剖面。就好了。

草图大师直线段上两个不同截面怎么放样

这个得用插件，Fredo系列插件中有个叫曲线放样的，曲线放样第二个工具就是不同剖面的放样，如下图：

插件我是在这里下载的sketchup插件集，很全面，里面就有Fredo系列插件包括曲线放样（中文版）插件：http://www.uzing.net/?mod=blog_show&id=317

为什么我把草图大师的剖面都关了的还有剖面显示啊?

以下转自sublog紫天中文网志：解除SketchUp相机裁剪平面的方法作者：Aaronyee 来源：紫天设计软件交流群 (51613322) 有些时候在SketchUp里操作模型的时候，一个不留神发现画面上模型的近处有部份消失不见了，好像有个无形的平面把模型前段裁剪掉了一块，不单看不到完整的模型外表，还能清楚看到模型内部的蓝色背面。即使转动或平移视景，画面中模型近处破损的现象依然无法改善。不禁令人担心是不是由于自己无意中操作错误因而损坏了模型，才导致”破面”的现象。这也是对SketchUp操作尚不熟悉的使用者在论坛里常常提出的问题。这种现象称为”相机裁剪平面” (Camera Clip
