CAD一张图中参照两个相同的图,如何关闭一个参照的图层而不关闭另一个参照的图层?

软件 2022-11-30

如何在同一个CAD中的两个图一个图关掉的图层而在另一个上能显示这个图层

在布局里面,用两个视口把这两张图分别显示出来,在想要关掉图层的那张图的视口里面,打开图层管理器,把那个图层的视口冻结选项选上就可以了。

天正CAD如何设置选中一个图层,关闭其他图层?

天正CAD设置选中一个图层,关闭其他图层的具体步骤如下:

我们需要准备的材料分别是:电脑、天正CAD。

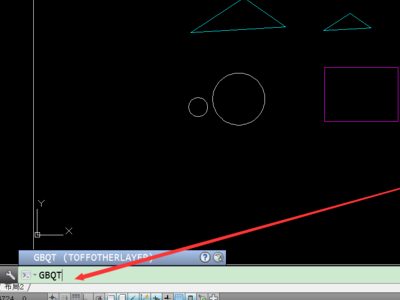

1、首先我们打开天正CAD,点击命令栏输入“GBQT”,回车确定。

2、然后我们看到提示选择对象,之后我们选择想要关闭的图层。

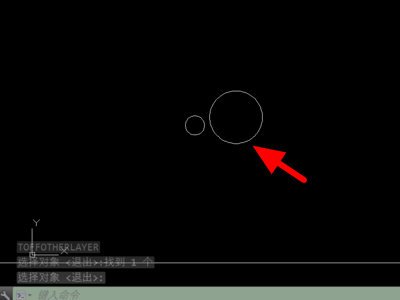

3、选择完图层之后我们按回车键确定即可关闭其他图层了。

在CAD中,一个文件有几张图纸,能关闭其中一张图纸的指定图层吗

进入图层管理器,把图层前面的“灯泡”标志点掉。

cad制图,各位大师们,如果在布局中我想在视口二里关掉图层而又不影响一图层的图层该怎样处理了,求具体

1.首先双击鼠标进入需要操作的视口视口。(这是关键的前提)

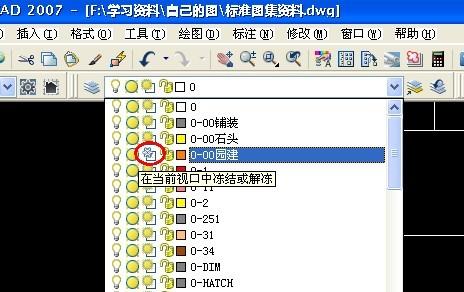

2.然后去到图层管理,选择你想要关掉的图层单击左边“在当前视口冻结或解冻”该选项,这样在该视口内冻结的图层就不会影响到其它视口了。该步操作附图如下:

但有时如果你定义的块不在该图层上的时候就那些块就会关闭不了,这时就要更改块里面线所在图层,这样就可以了。希望帮到你。

CAD中关闭其他图层的快捷键是什么?要快捷键

CAD没有这个快捷键关闭图层的功能,只能先LA再关闭,或者直接点击 LAOYOFF 逐个关闭图层 LAYISO 只显示所点图层 LAYON 图层全部打开 CAD全部图层关闭,通过以下步骤可以完成: ①、输入LA 快捷键,会弹出一个“图层特性管理器”对话框 ②、选中其中的一个图层,按Ctrl+A快捷键按钮,选择所有的图层 ③、点击那个“类似灯泡的”图标, ④、点击“确定”按钮,退出“图层特性管理器” CAD关于图层的快捷键 layerp 上一图层 laycur 将当前图层设为当前层 layoff 图层关闭 layiso 图层隔离:图面显示仅保留所选层 layon 打开所有图层 laylck 锁定
