cad2016上的带折弯角的图纸该怎么展开画出啊大哥求简单的公式

cad怎么画折弯图

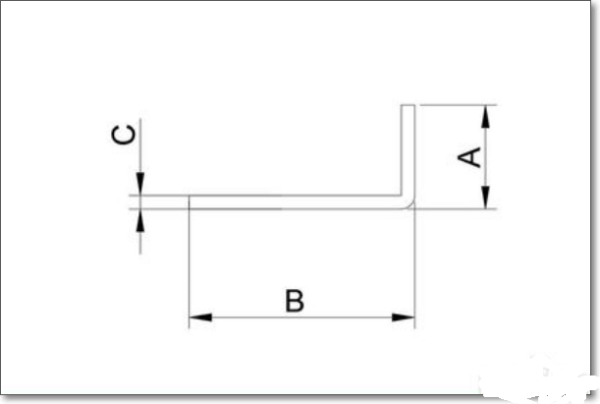

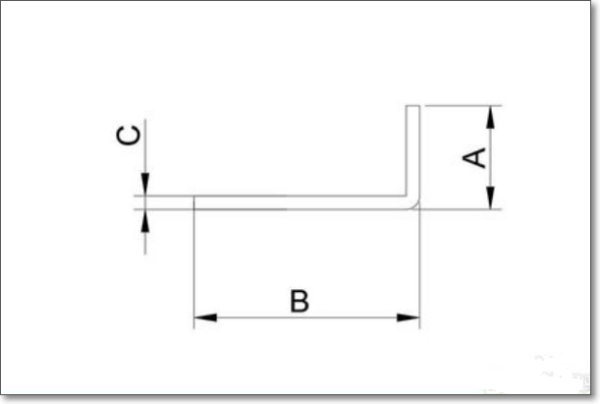

1、折弯工件展开尺寸的计算公式，展开尺寸=(A+B)-1.6*C*N，

A，B：是外形最大尺寸，C：板厚，

1.6：是铝板的折弯系数，N：是折弯的数量。

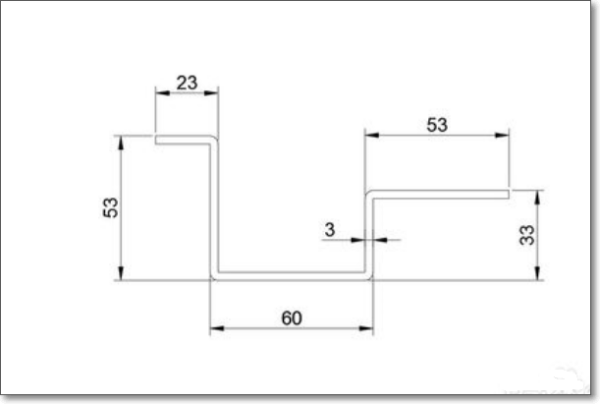

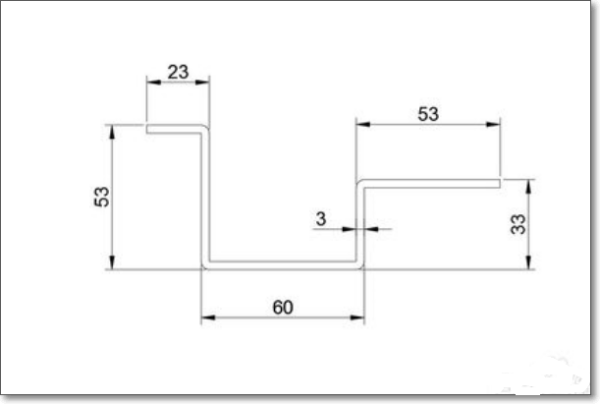

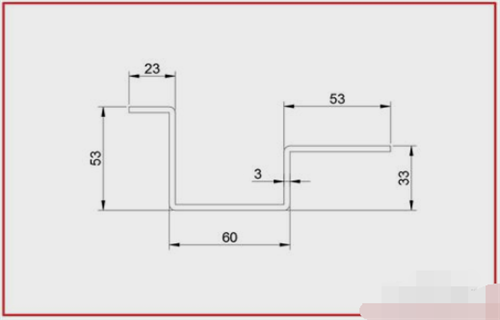

2、以下图的例子展开尺寸计算，(23+53+60+33+53）-3*1.6*4=202.8，

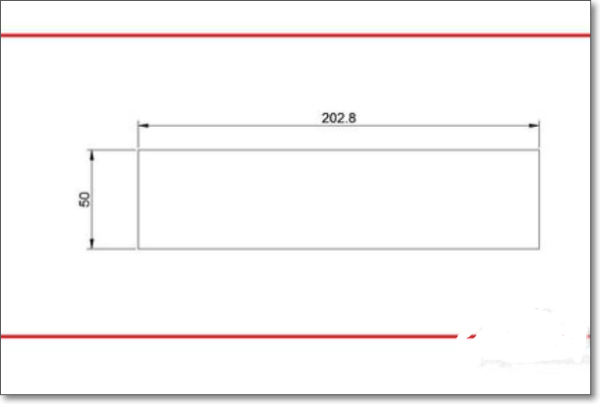

3、折弯工件的展开图，

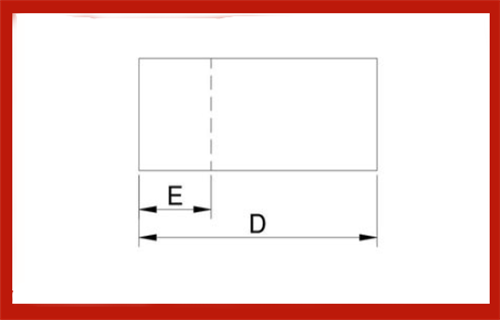

4、展开图的折弯线的公式，E = A-(C*1.6)/2*N，N：是折弯的数量，

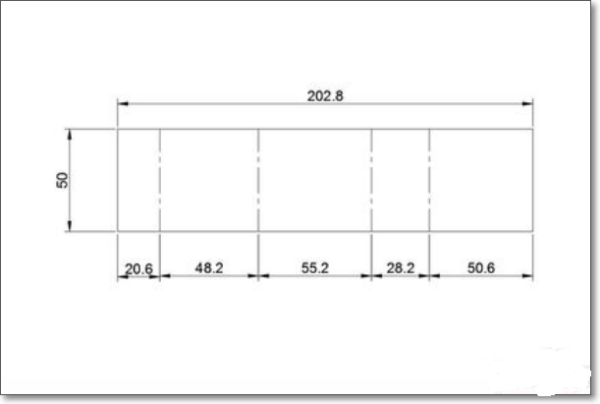

5、折弯工件展开图的折弯线，

20.6=23-3*1.6/2*1

48.2=53-3*1.6/2*2(两个折弯)

55.2=60-3*1.6/2*2(两个折弯)

28.2=33-3*1.6/2*2(两个折弯)

50.6=53-3*1.6/2*1

6、完成效果图。

CAD折弯图画成展开图怎么画？

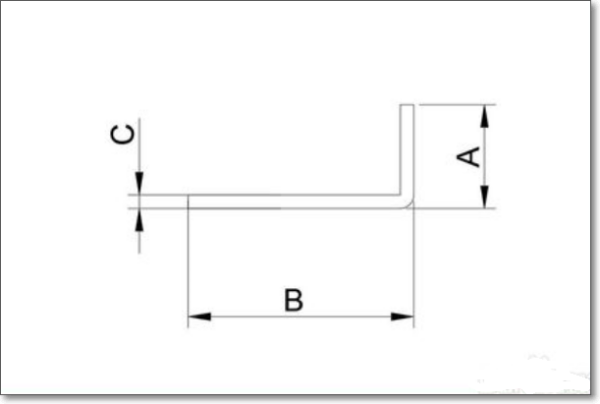

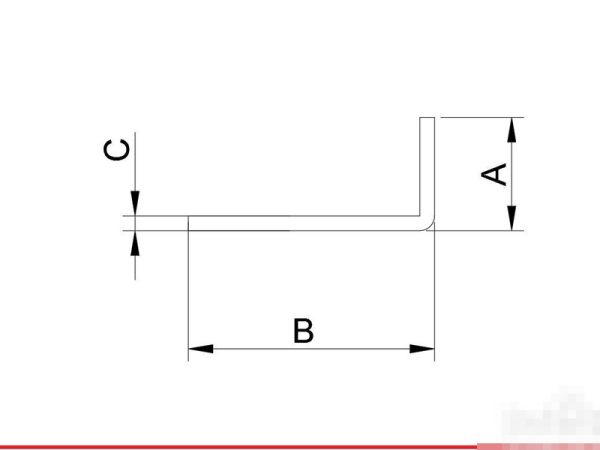

1、折弯工件展开尺寸的计算公式：展开尺寸=(A+B)-1.6*C*N，A、B：是外形最大尺寸；C：板厚；1.6：是铝板的折弯系数；N：是折弯的数量。

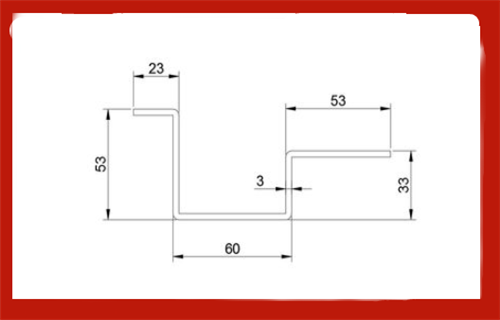

2、下图的展开尺寸计算(23+53+60+33+53）-3*1.6*4=202.8。

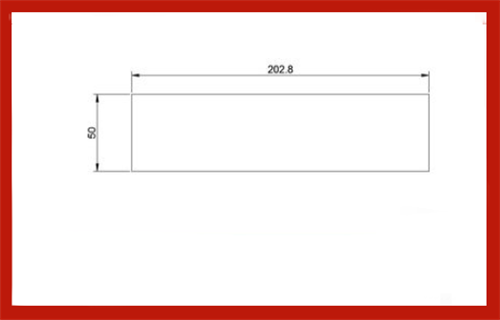

3、折弯工件的展开图。

4、展开图的折弯线的公式E = A-(C*1.6)/2*N，N：是折弯的数量。

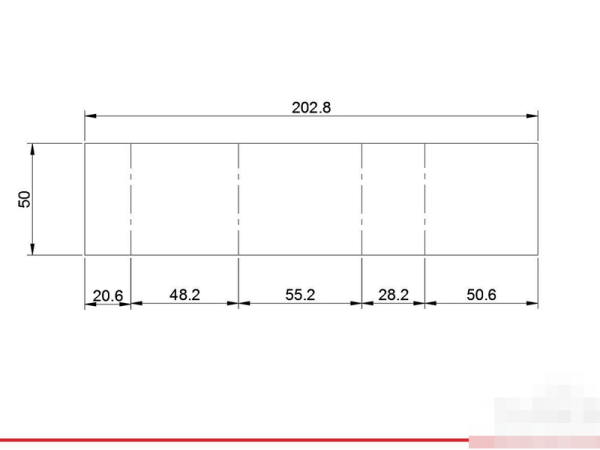

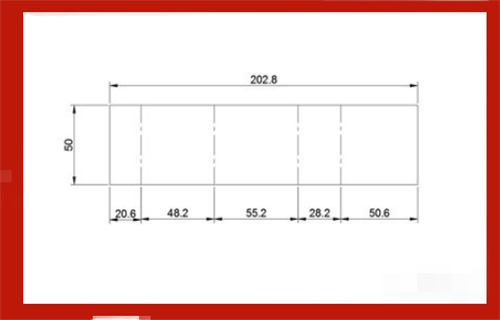

5、折弯工件展开图的折弯线

20.6=23-3*1.6/2*1

48.2=53-3*1.6/2*2(两个折弯)

55.2=60-3*1.6/2*2(两个折弯)

28.2=33-3*1.6/2*2(两个折弯)

50.6=53-3*1.6/2*1。

CAD,折弯展开如何计算

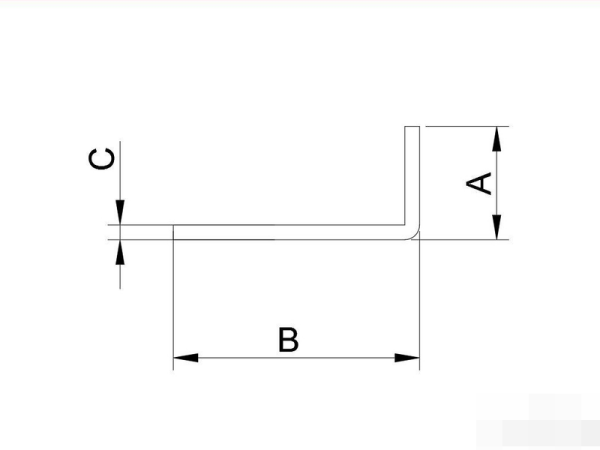

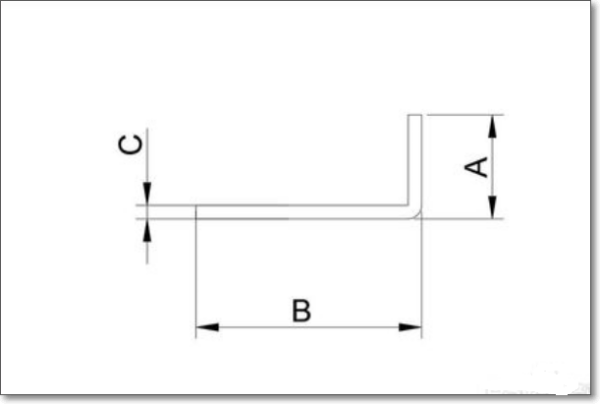

1、折弯工件展开尺寸的计算公式，展开尺寸=(A+B)-1.6*C*N，A，B：是外形最大尺寸，C：板厚，1.6：是铝板的折弯系数，N：是折弯的数量。

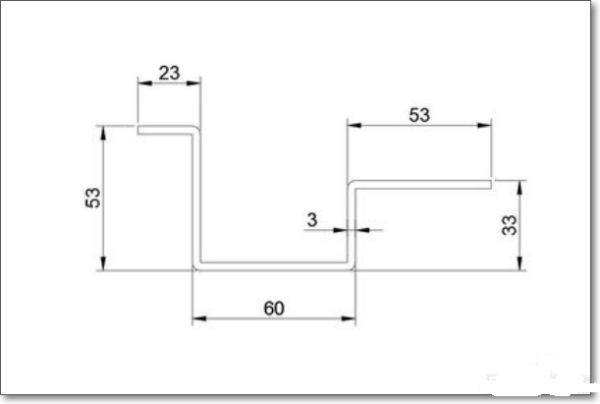

2、下图的展开尺寸计算(23+53+60+33+53）-3*1.6*4=202.8。

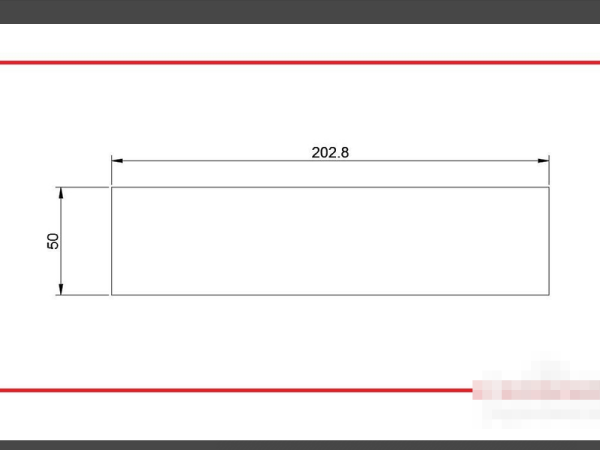

3、折弯工件的展开图，

4、展开图的折弯线的公式E = A-(C*1.6)/2*N，N：是折弯的数量。

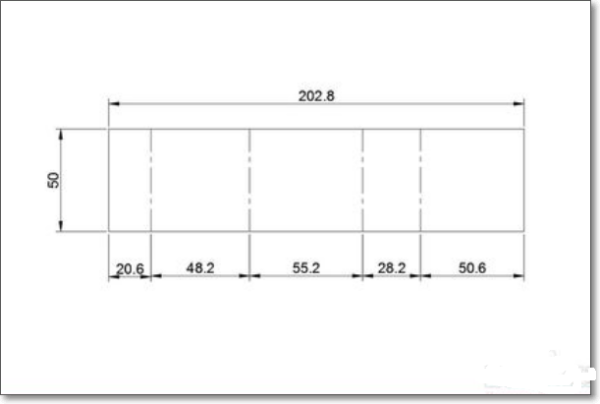

5、折弯工件展开图的折弯线

20.6=23-3*1.6/2*1

48.2=53-3*1.6/2*2(两个折弯)

55.2=60-3*1.6/2*2(两个折弯)

28.2=33-3*1.6/2*2(两个折弯)

50.6=53-3*1.6/2*1

6、完成效果图。

你好，我学CAD两年了，是钣金方面的。不知道折弯展开图纸怎么画法？请教各位。

折弯展开图纸的画法：直接展开，用内尺寸加折弯系数就得出展开尺寸。

内尺寸加折弯系数的计算方法：

当折弯内R角小于等于材料厚度时，按尖角来展开，展开公式为：

22+56+0.8+56+0.8+22+0.8=158.4（22、56尺寸为外形减去材料厚度）。

折弯系数就是板材在折弯以后被拉伸的长度．材料不同，板厚不同，采用的折弯模具不同，折弯系数也不同。

扩展资料：

折弯展开图纸运用冲压展开系数计算折弯展开尺寸：

A:直边长度（两边为A1、A2) R:折弯内R大小 T：材料厚度 P：折弯展开系数 W：内R弯曲角度 π:3.1416

则:展开后展开长度为L=A1+A2+W/360*2*3.1416*R*P。

在计算机辅助设计中，交互技术是必不可少的。交互式CAD系统， 指用户在使用计算机系统进行设计时，人和机器可以及时地交换信息。采用交互式系统，人们可以边构思 、边打样、边修改，随时可从图形终端屏幕上看到每一步操作的显示结果，非常直观。

图形变换的主要功能是把用户坐标系和图形输出设备的坐标系联系起来；对图形作平移、旋转、缩放、透视变换 ；通过矩阵运算来实现图形变换。

参考资料来源：百度百科-折弯展开系数

参考资料来源：百度百科-CAD

怎么用CAD直接绘制展开图

具体操作步骤如下：

一、折弯工件展开尺寸的计算公式，展开尺寸=(A+B)-1.6*C*N，A，B：是外形最大尺寸，C：板厚，1.6：是铝板的折弯系数，N：是折弯的数量。

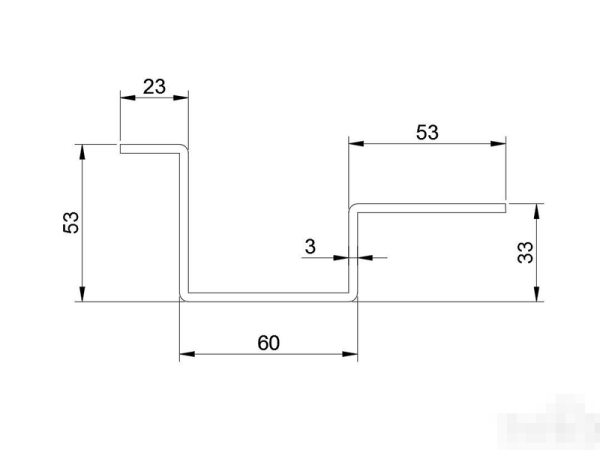

二、下图的展开尺寸计算，(23+53+60+33+53）-3*1.6*4=202.8。

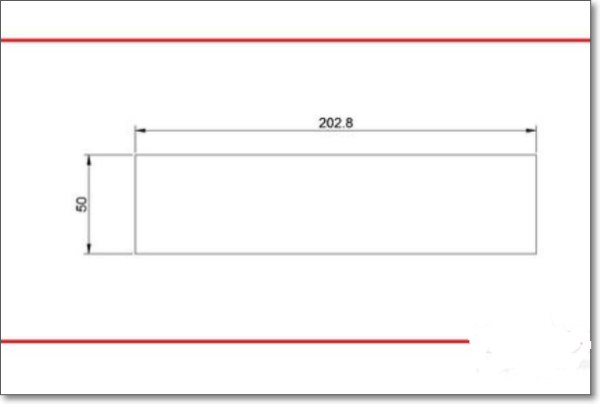

三、折弯工件的展开图。

四、展开图的折弯线的公式，E = A-(C*1.6)/2*N，N：是折弯的数量。

五、折弯工件展开图的折弯线，20.6=23-3*1.6/2*1，48.2=53-3*1.6/2*2(两个折弯)，55.2=60-3*1.6/2*2(两个折弯)，28.2=33-3*1.6/2*2(两个折弯)，50.6=53-3*1.6/2*1。

六、最中绘制的展开图，如图所示。
