顺序控制状态转移图的梯形图可以不用SCR指令吗

软件 2022-12-09

西门子s7-200的状态转移图怎么编程

你说的就是顺序控制图吧 找到指令树程序控制指令组 那三个指令 scr scrt scre指令 就是三要素了 顺序步起始 顺序不转移 顺序步结束 就可以了

PLC顺序控制中一步之中能不能有两个转移指令

西门子S7-200系列PLC提供了顺序流程的相关指令,即顺序控制继电器指令LSCR、SCRT、SCRE。LSCR n是标记一个顺序控制器段(SCR)的开始,n为顺序控制器S的地址,当n为1时,该顺序控制段开始工作。SCRE是标记该顺序控制段的结束。每一控制段必须以它为结束。SCRT n是执行SCR段的转移,当n=1时,一方面使下一个SCR段的使能位S置位,以便下一个SCR段开始工作,同时对本SCR段复位,使得本SCR段停止工作。所以控制SCRT的转换条件就可以实现相关的转移。同时使用SCR时有以下限制:不能在不同的程序中使用相同的S位,如PLC控制的流程有两部分,则这两部分之间不能用相同的S位

西门子梯形图SCRT是什么意思

SCRT意思是顺序控制继电器转换指令,Sequence Control Relay Transition的简称。

Sequence Control Relay Transition

读音:英 [ˈsiːkwəns kənˈtrəʊl ˈriːleɪ trænˈzɪʃn] 美 [ˈsiːkwəns kənˈtroʊl ˈriːleɪ trænˈzɪʃn]

顺序控制继电器转换指令

顺序继电器(sequential relay)系指按预定顺序控制两组或数组触点的继电器,也称顺序控制继电器,有些PLC(可编程逻辑控制器)中也把顺序控制继电器称为状态器。顺序控制继电器一般用在顺序控制或步进控制中。

扩展资料

利用顺序继电器指令编写的顺序控制程序中包含了若干个顺序控制继电器段(SCR段),一个SCR段有时也可称为一个工步。工步指的是一个相对稳定的状态,它必须包含3方面的内容:段开始、段结束和段转移。所对应的指令分别为LSCR、SCRE和SCRT。

1、段开始。

LSCR,段开始指令。定义一个顺序控制继电器段的开始。操作数为顺序控制继电器位Sx.y,Sx.Y作为本段的段标志位。当Sx.Y位为1时,允许该SCR段工作。

2、段结束。

SCRE,段结束指令。一个SCR段必须用该指令来结束。

3、段转移。

SCRT,段转移指令。该指令用来实现本段与下一个段之间的切换。操作数为顺序控制继电器位Sx.Y,Sx.Y是下一个SCR段的标志位。当使能输入有效时,一方面对Sx.Y置位,以便让下一个SCR段开始工作,另一方面同时对本SCR段的标志位复位,以便本段停止工作。

参考资料来源:百度百科-顺序继电器

用PLC软件如何绘制或编写 状态转移图 再转出梯形图

对,这个也叫顺序功能图,是需要根据自己所掌握的电气知识来写出梯形图程序,而并不是直接转换出来的,一般规则是初始条件是程序一开始运行时到第一周期结束是闭合的,就像S7-200中的SM0.1那样,步与步之间必须得有 转换条件(比如:限位开关,时间继电器的辅助触点等),并且步与步之间是互锁的,每个步中都有要实现的动作,比如:开启时间继电器,相关电机运行等,这个需要自己好好看一下相关资料,如果对电气原理很懂的话,根据顺序功能图是很容易自己写出梯形图的,并且在大型的控制当中,先根据控制要求画出顺序功能图,然后在将其转换成梯形图来应用,可以大大缩短编程 的时间,因为这种方法让可以自己很有逻辑的去思考现场的

西门子S7-200 224 PLC,顺序控制指令,顺序状态转移SCRT S-bit,选择性分支之间,可不可以转移啊?

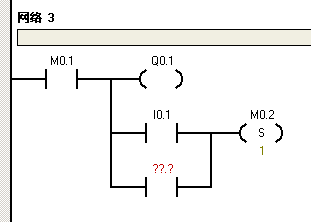

选择分支应该再加条其他的信号动作,红色问号那,否则I0.1这些信号就么意义了饿
