CAD矩形里面构造线偏离

软件 2022-12-22

cad构造线偏移怎么用

CAD实际辅助绘图技巧,为了提高绘图效率,在迅捷CAD编辑器专业版中提供了多种的绘图便捷工具,比如水平、垂直、等分角度、等分实体、偏移、自动水平、自动垂直等构造线工具,用户可以借助于他们进行CAD快速绘图,让用户的操作更方便有效。下面给大家介绍迅捷CAD编辑器的实际辅助绘图功能: CAD构造线工具:【绘图】--【构造线】 1.水平线 命令:【绘图】--【构造线】--【水平】 使用水平线功能,用户可以快速绘制出对称图形对象的平行等分线。使用此功能,用户可以点击【绘图】--【构造线】--【水平】,用户可以直接绘制水平线,也可以点击【自动】功能,然后选择实体对象,按回车键,即可得到图形的水平等分线。

如何在CAD中让矩形的某一条线向内偏移?

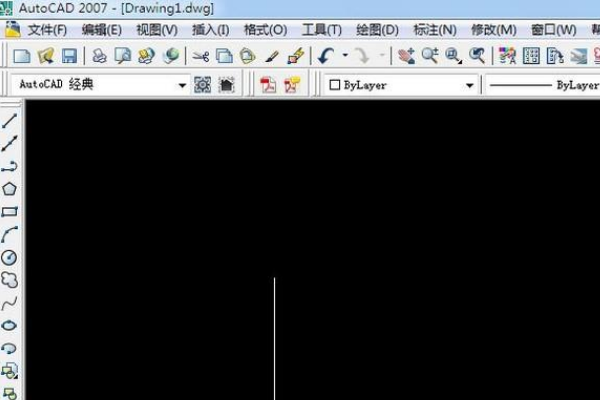

1、首先,我们打开CAD,并任意画一条直线来演示偏移命令的使用。

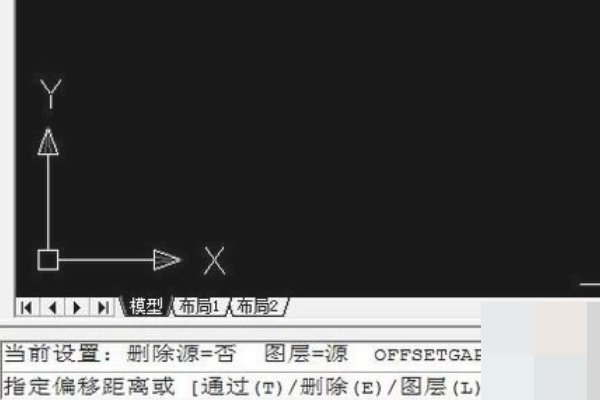

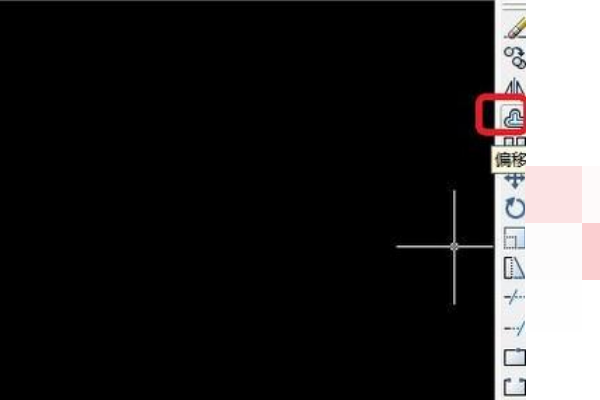

2、点击一下右侧工具栏中的“偏移”命令,会出现提示,要求指定偏移距离。

3、我们任意输入偏移距离为60,回车。

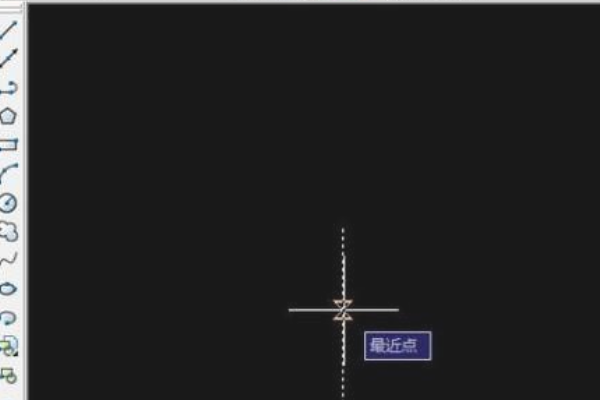

4、要求我们选择偏移对象,我们点击一下,选中直线,

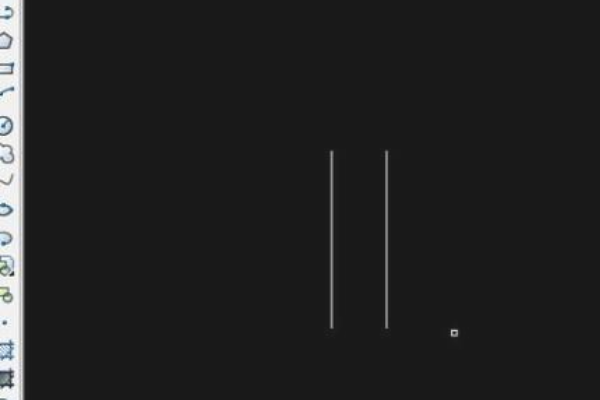

5、如果往右边偏移,就在右边点击一下,反之就在左边点击一下,偏移之后,效果如下

在cad中怎样使矩形的一条边偏移.

解决方法如下: 1,空格 输入偏移的数字 然后再用鼠标点击需要偏移的一条边 再往需要偏移的方向点击 就可以偏移出另外一条线。 2,是矩形的某一条线的话,就需要先分解一下矩形,快捷键X,然后在偏移,快捷键O。空格,然后输入需要偏移的尺寸,空格鼠标点一下那个线往目标方向就可以的。

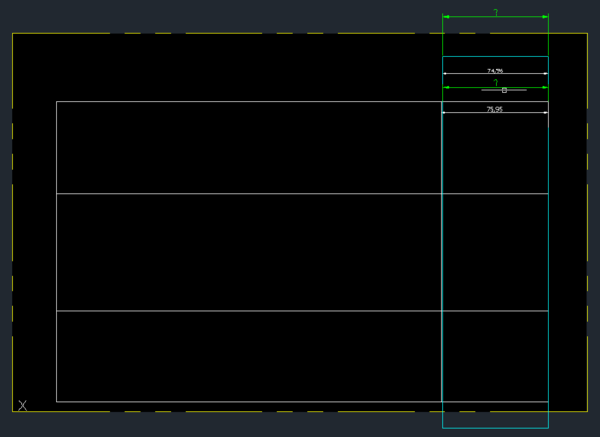

CAD构造线通过直线偏移不准

当前视图位置?鼠标显示形态?坐标指向?

先作检查:

在右下角点作垂直构造线,作这垂直构造线向左偏移75,再分别作二条水平构造线,与二条垂直构造线相交,且宽度大于要切割图纸,修剪构造线为矩形。

捕捉交点,标注构造线矩形尺寸是否75。

打断右上角区域的垂直构造线,捕捉交点,标注切割图纸右上角点至左垂直构造线与切割图纸上边交点,尺寸是否75。

cad构造线偏移距离不同是什么原因

问题点是啥?说清楚。 CAD中有2种构造线平行: 一种是全距离平行,输入距离20,偏移距离就是20 。 另一种是半距离平行,输入距离20,偏移距离就是10 。适合于中心线往两边偏移。

标签:CAD制图 信息技术 AutoCAD 软件 偏移
