solidworks三维转二维,需要多个二维图,怎么转换

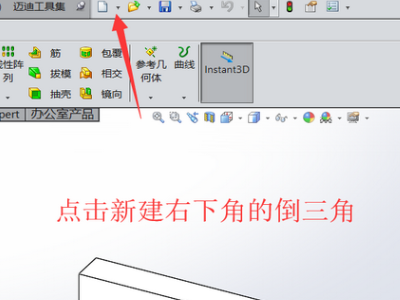

1、打开solidworks,将绘制好的三维图形打开,然后点击新建下面的倒三角。

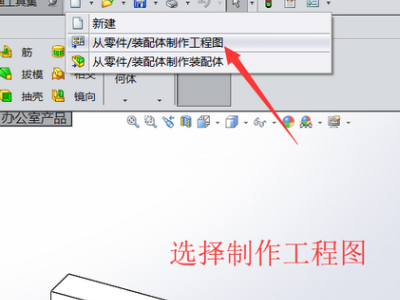

2、之后选择从零件到工程图,新建一个solidworks的二维工程图。

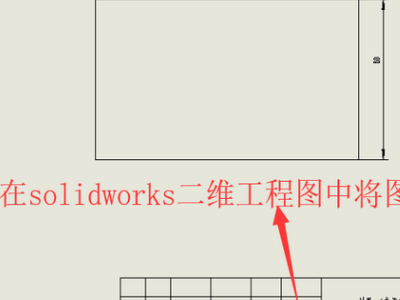

3、然后使用Solidworks二维工程图将三维图形展示出来,尺寸标注完成。

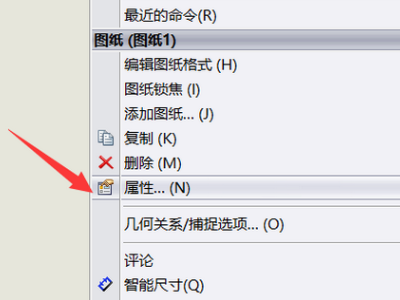

4、然后右击图形,选择图纸属性。

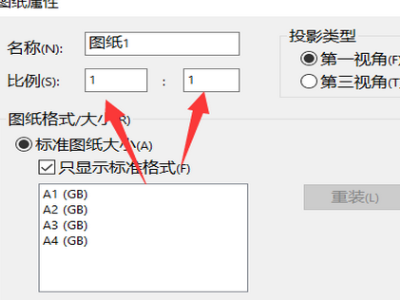

5、将solidworks的图纸属性变更成1:1,如果原本是1:1就不需要更改。

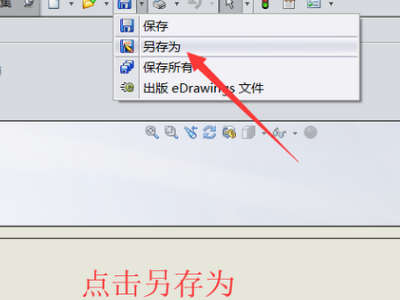

6、之后点击上方的另存为。

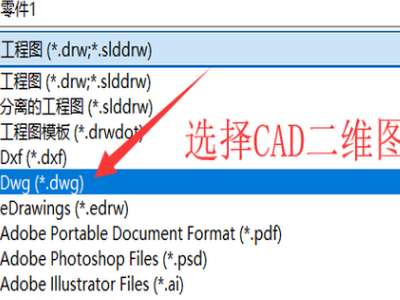

7、选择CAD的图纸格式DWG格式,然后点击保存即可将Solidworks保存为CAD格式。

solidworks三维图形怎么转成CAD二维图形

把solidworks三维图形怎么转成CAD二维图形 方法步骤如下: 1、工具需求 (1)cad 2、首先我们打开需要转换的SolidWorks三维图形,点击标题栏“新建”图标,选择“从零件/装配体制作工程图” (1)然后,选择模板点击确认,进入“工程图”界面,选择右侧的“等轴测”,再选择左侧确认。 (2)下一步,点击标题栏“文件(F)”下拉菜单,选择“另存为(A)”,在“另存为”对话框的“保存类型(T)”中选择“Dwg(*.dwg)”格式,点击确认。 3、然后,用CAD打开刚刚保存的文件。通过以上步骤即可完成转换, (1)在solidworks工程图里面可以选择自己需要的三维模型,另存为的时

solidworks三维图怎么转二维图

很简单,打开一个零件,单击菜单“从零件、装配体制作工程图”然后选择一个模板,拖入几个视图,然后添加尺寸就ok了,如果想提高效率可以用kytool,可以批量自动转二维工程图,我年前开始使用很好的,需要的话去马云那找找。

如何将SolidWorks三维图形转化为2D爆炸图

就是首先在装配体条件下将装配体爆炸,然后建立这个装配体的工程图,当然这时图纸上装配好的,没有爆炸,在工程图中选中想要爆炸的视图,右击,选择“属性”命令。在弹出的对话框中有个配置信息,选中“在爆炸状态中显示”,单击确定就可以了。

solidworks装配图三维的转成二维的 急急急!!!!!!!!!!!!!!!!

要玩二维你还是信赖CAD吧,我通常是这样的,solidworks另存为格式.igs . CAD里菜单:文件-输入这个igs文件。命令行输入FLATSHOT 回车,他们自动帮你生成成各种你想要的平面视图。(你当前是什么视图他就生成什么视图)。不会出错。
