UG10.0转CAD后无文件

软件 2022-12-28

ug10.0导出cad 是没有生成 CAd文件步骤如下,赶脚没问题,但就是导不出,出现了1个不知道什么文件

UG10.0导出CAD不行的话 可以把“要导出的数据”选择“图纸”, 图纸导出选择“选定的图纸”, 其它默认。 一般都能导出成功,如果有个别不成功,可把UG里面制图里的二维图标注一下,标注2、3个尺寸就行,然后按上面的导出就可以了。

ug转cad图,为什么我转出成功后没图的

我也常有这种问题。。 但解决了 导出---CGM; 新建文件---制图---新建图纸---导入刚才的CGM文件; 然后就是导出了,直接导出DWG或者2D转换都可以。。

UG导入CAD图形,然后再打开CAD里面什么也没有了。谢谢

1.文件-导入-DXP\DWG-选择要导入和CAD文件-OK如果无法导入请你再确认一下你要导入的文件所在文件夹是不是含有除英文字母以外的文字!2.在UG中,文件---导入,然后选择DWG或者DXF文件就OK了。一般建议将DWG里的图形移到原点附近,不然导进UG

UG导入CAD图 如何导入 为什么导入了 UG里面什么都没

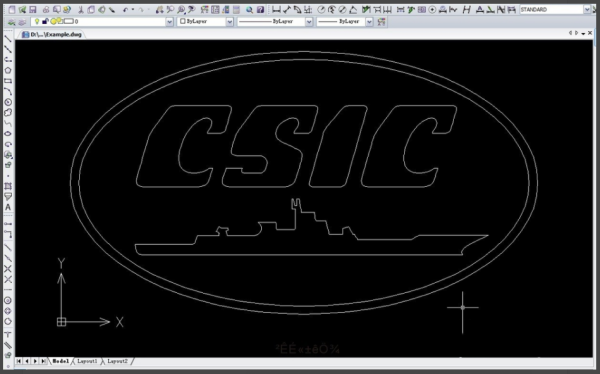

1、打开AutoCAD软件,绘制图形,保存成dwg或dxf文件。

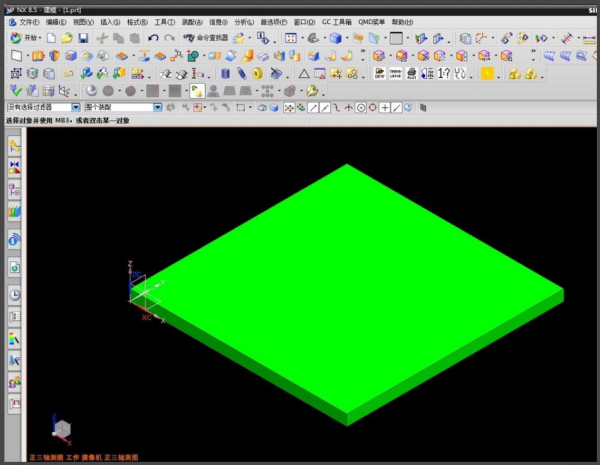

2、打开UG NX软件,新建一个体。

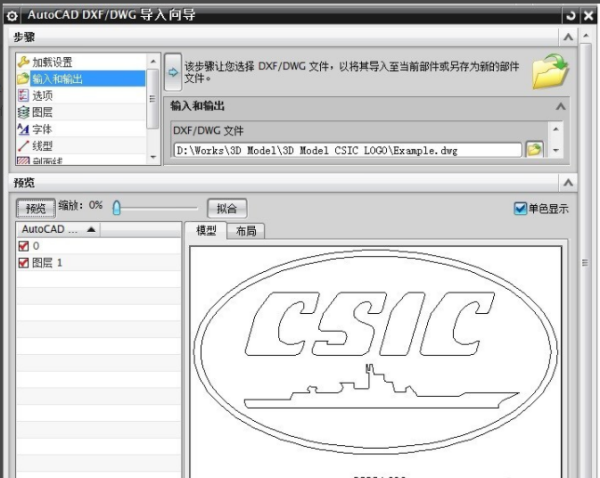

3、依次点击 文件->导入->AutoCAD DXF/DWG,弹出AutoCAD DXF/DWG导入向导,在 输入和输出 中浏览到需要导入的dwg或dxf文件,点击预览可以查看图形。

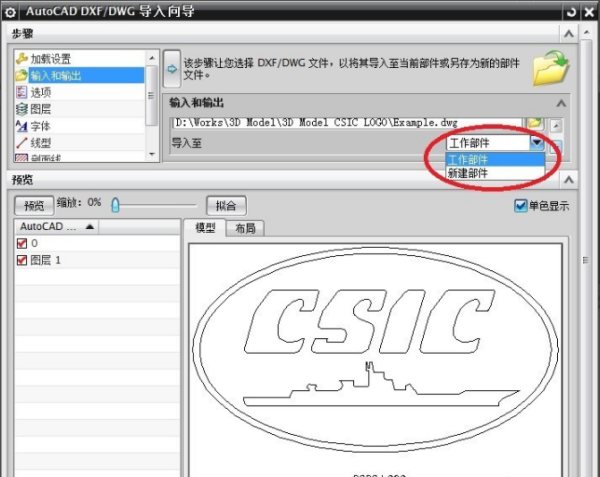

4、还是在输入和输出中,选择 导入至 ->工作部件。

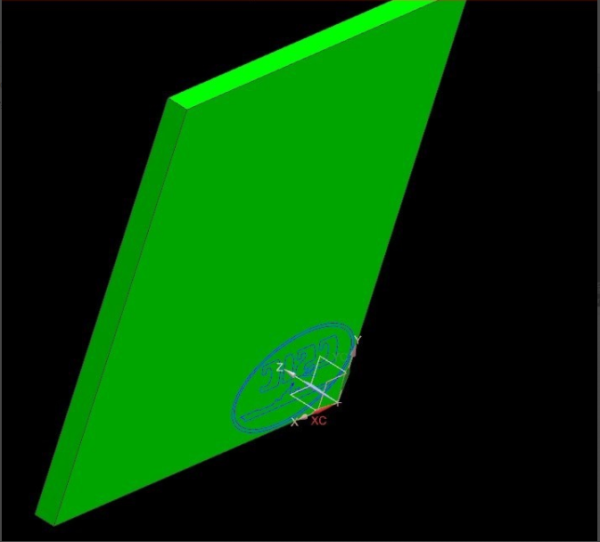

5、向下拉滚动条,直接点击完成,等待一段时间后,导入完毕,检查图像是否已存在在模型中,如果没有,打开图层管理器,将含有对象的图层打勾试试。

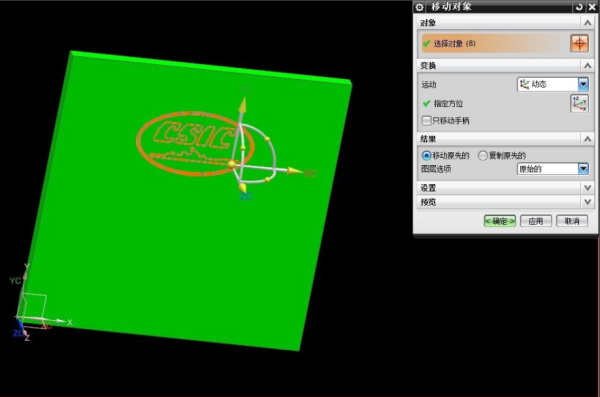

6、如果发现图像的位置不合适,则可以点击 编辑->移动对象,将图像移动到合适的位置。

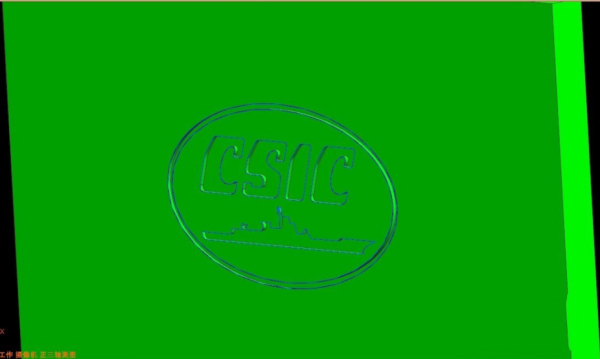

7、这样就可以进行拉伸、旋转等操作了,图示是拉伸切除造成的效果。

UG10.0转dwg时只有一个.log记事本,没有dwg文件。转换的时候最后一行提示找不到处理文件。

那你就是缺少这个转换文件,一般转换对话框过程中会有一个地方就是默认转换文件的链接,你看你那是不是空的。 如果有,你可以看看转换的过程中的选项,是不是选的对。
