CAD套坐标 输入AL指令后 怎么无法放大 选取自己想要的点

软件 2022-12-31

cad怎么用al命令套坐标

1、打开CAD,画好图形后,输入命令AL,按空格键确定命令。 2、确定AL命令后,选择对齐对象,按空格键确定。 3、确定对象后,指定第一个源点和第一个目标点之后,继续指定第二个源点和目标点。 4、指定目标点和源点后,按空格键,选择对齐缩放对象,是。 5、确定是,之后,两个图形就对齐了【摘要】 cad怎么用al命令套坐标【提问】 1、打开CAD,画好图形后,输入命令AL,按空格键确定命令。 2、确定AL命令后,选择对齐对象,按空格键确定。 3、确定对象后,指定第一个源点和第一个目标点之后,继续指定第二个源点和目标点。 4、指定目标点和源点后,按空格键,选择对齐缩放对象,是。 5、确定是,之后,两

cad多点坐标输入后看不到点怎么回事啊!而且点在外面'就是无法缩放了。

cad输入坐标找不到点就把要输入的坐标一次输入完成,双击中键或者zoom-a一下就可以看到全景了,再在里面找。另外,找不到可能是因为输入法的问题,坐标应该是在英文模式下输入的。【摘要】 cad多点坐标输入后看不到点怎么回事啊!而且点在外面'就是无法缩放了。【提问】 cad输入坐标找不到点就把要输入的坐标一次输入完成,双击中键或者zoom-a一下就可以看到全景了,再在里面找。另外,找不到可能是因为输入法的问题,坐标应该是在英文模式下输入的。【回答】 希望以上回答对您有所帮助~ 如果您对我的回答满意的话,麻烦给个赞哦~【回答】

CAD输入AL命令后再输入相应坐标,但是就是不能把图纸挪到相应的位置!

这个是对齐命令,需要至少两对源点和目标点的坐标(或指定位置)的 它不是move命令

天正CAD的快捷键AL是什么用途 我用这功能输入两个点的坐标 然后找不到图了...求解释

A是圆弧L是直线,找不到的原因是:设置错误导致。解决方法:

如下参考:

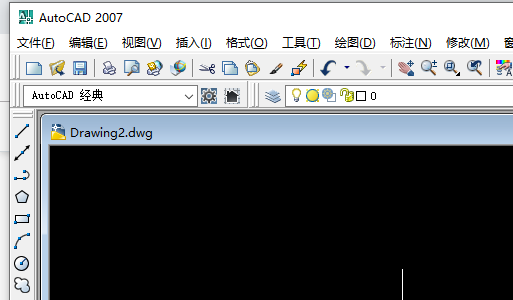

1.在计算机上打开AutoCAD2007版本,如下图所示。

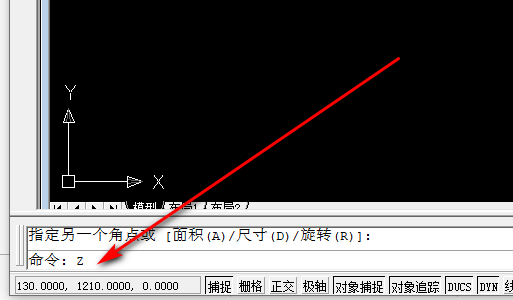

2.打开CAD后,如果您绘制的图形找不到,在命令栏中输入Z,然后按空白网格键确认。

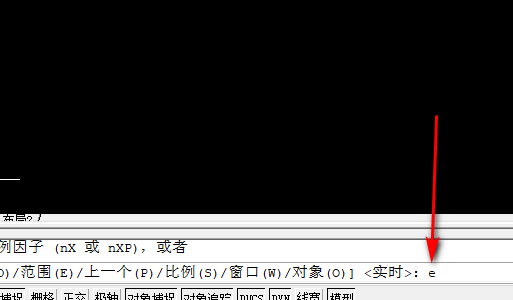

3.确定Z命令后,输入E,按空格键确定命令。

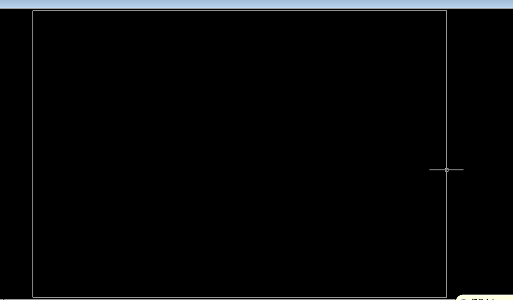

4.命令确认后,图像出现在CAD窗口。

5.或者双击鼠标按钮,图形也会出现在右边。

将坐标输入CAD中发现坐标数值过大,CAD坐标系容纳不下,怎么办啊

格式----图形界限-----命令框显示左下角点,点击空格后显示右上角点(默认的是A3纸大小)此时输入100000,100000空格,中间的是英文的“逗号”这样应该很保险你的图能在CAD中容纳下,
