电源进线柜,出线柜,pt柜。ct柜,计量柜,联络柜

智能设备 2023-06-07

高压配电室基本都有那些配电柜组成?

1、高压配电室基本都由计量柜、电容柜、变压器、直流屏、手车柜等电柜组成。 2、带有低压负荷的室内配电场所称为配电室,主要为低压用户配送电能,设有中压进线(可有少量出线)、配电变压器和低压配电装置。10kV及以下电压等级设备的设施,分为高压配电室和低压配电室。高压配电室一般指6kV-10kV高压开关室;低压配电室一般指10kV或35kV站用变出线的400V配电室。

低压配电室中各柜、屏的作用,比如说PT柜、CT柜、联络柜等

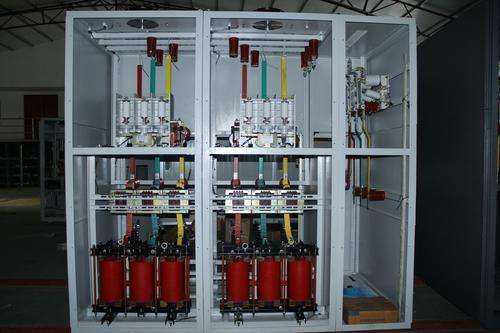

低压配电室一般不会有单独的PT柜、CT柜的,一般都是进线柜、电容补偿柜、联络柜、电度表屏和低压配电屏。 进线柜就是从外部引进电源的开关柜,一般是与变压器低压侧联络的柜子,作为该段低压线路电源柜; 电容补偿柜是根据设计要求设置的,目的是保证低压的电压。由于电力系统中的负载类型大部分属于感性负载,加上用电企业普遍广泛地使用电力电子设备,使电网功率因数较低。较低的功率因数降低了设备利用率,增加了供电投资,损害了电压质量,降低了设备使用寿命,大大增加了线路损耗。为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素,必须使电网功率因数得到有效的提高。显然这些无功功率如果都要由发电机提供并远距离

10kV 高压供电系统里 高压进线柜、计量柜、PT柜、主受柜、受电柜、所内变、出线柜分别都是什么作用?

1、高压进线柜:作为高压受电的柜体,接受市电或者来自发电机的电源。

2、计量柜:作为供电局计费用的柜体。如果是自发电,可以监控这个系统的电能数量。

3、PT柜:电压互感器柜,将10KV高电压转换成110V(100V)电压信号,输送到其他柜体,监控电压和做电压保护用。

4、主受电:及进线断路器柜。

5、进线隔离柜:内装隔离开关或隔离手车,作为手电断路器柜前端的断口保护。

扩展资料

高压配电设备的选择

高压开关柜的选择

对于高压开关柜的选择,包括的内容是高压开关柜的柜型选择(固定式还是手车式)、高压开关柜的系列选择(其中包括是选用少油断路器还是真空断路器型)、高压电器的选择。

1、柜型选择

通信局(站)在设备的选型上应是立足于国内的产品(国产或合资),要求设备技术先进、质量可靠、运行安全、便于维护、体积小。

2、柜体的防护等级标准

目前高压开关柜柜体的防护等级有两种:

(1)IP3X:防止直径大于2.5mm的固体异物进入柜内。

(2)IP4X:防止直径大于1mm的固体异物进入柜内。

3、高压电器的选择

高压电器选择的基本要求是保证电气设备不论在正常运行还是故障情况下运行安全。电器的额定电压和额定电流必须满足供电的要求。

4、高压断路器的选择

高压断路器的主要参数是额定电压和额定电流。断路器的额定电压要求不小于装置的工作电压,而最重要的参数是额定短路开断电流Id,max及额定短路关合电流。

参考资料:百度百科-高压配电设备

从高压到低压,由哪些柜子组成?顺序是怎样的?

高压配电柜分高压进线柜-PT计量柜-避雷柜-母联柜-变压器柜-出线柜-电容补偿柜,主要部件有:高压断路器(真空/SF6等)/电压互感器/电流互感器/避雷器/隔离刀开关/电容/电度表/各类保护继电器等等。

低压配电柜装置的各功能室相互隔离,其隔室分为功能单元室、母线室、电缆室GCS型低压配电柜。各室的作用相互独立。

高压柜一般分为隔离柜,进线柜,计量柜,母线设备柜,出线柜,隔离柜和进线柜都是用来开断进线电源的,母线设备柜又叫PT柜或所用变柜是提供操作电源的,计量柜就是装电表计费的,出线柜是供给各个变压器电源的。

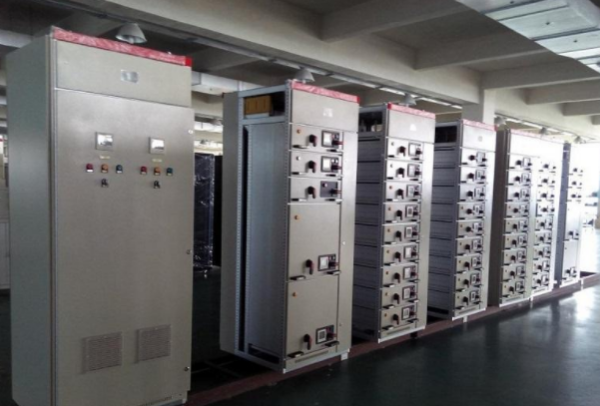

现在配电工程高压一般不装补偿柜,都是低压补偿,低压柜有进线柜,出线柜和无功补偿柜,出线柜就是你说的抽屉柜有GCK型GCS型MNS型,抽屉就是出线单元,一个抽屉一般供给一路出线,你想问抽屉供给谁用的看抽屉上面贴的标签就知道了,标签一般都标明负荷名称。

高低压柜的作用一般都是开断,计量,控制,分配四种功能,你说的电池柜不知道是啥玩意,一般来说应该是带蓄电池组的直流屏,其作用是把所用变柜或低压柜提供的交流电转换成高压柜直流操作电源的。

扩展资料:

低压配电柜的保养主要是确保低压配电柜的正常、安全运行。要对低压配电柜每年总体检保养。以最少的停电时间完成检修,一般提前一确定业主停电时间。

低压配电柜的保养的内容及步骤:

1、检修时应从变压器低压侧开始。配电柜断电后,清洁柜中灰尘,检查母线及引下线连接是否良好,接头点有无发热变色,检查电缆头、接线桩头是否牢固可靠,检查接地线有无锈蚀,接线桩头是否紧固。所有二次回路接线连接可靠,绝缘符合要求。

2、 检查抽屉式开关时,抽屉式开关柜在推入或拉出时应灵活,机械闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位,接线螺丝是否紧固。清除接触器触头表面及四周的污物,

检查接触器触头接触是否完好,如触头接触不良,必要时可稍微修锉触头表面,如触头严重烧蚀(触头点磨损至原厚度的1/3)即应更换触头。电源指示仪表、指示灯完好。

3、检修电容柜时,应先断开电容柜总开关,用10mm2以上的一根导线逐个把电容器对地进行放电后,外观检查壳体良好,无渗漏油现象,若电容器外壳膨胀,应及时处理,更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。

4、受电柜及联络柜中的断路器检修:先断开所有负荷后,用手柄摇出断路器。重新紧固接线螺丝,检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏,手动调试机械联锁分合闸是否准确,检查触头接触是否良好,必要时修锉触头表面,检查内部弹簧、垫片、螺丝有无松动、变形和脱落。

参考资料来源:百度百科-低压配电柜

参考资料来源:百度百科-配电箱

参考资料来源:百度百科-电压等级

高压开关柜的几种分类包含了哪些?祥泰电气

下面是重庆祥泰电气分析的高压开关柜的几种分类要点: (1)金属封闭铠装式开关柜 金属封闭铠装式开关柜(用字母K来表示)主要组成部件分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。 (2)金属封闭间隔式开关柜 金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。 (3)金属封闭箱式开关柜 金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。 (4)敞开式开关柜 敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备。
