西门子200PLC模拟量输入AIW0和输出AQW0有什么关系

西门子200PLC模拟量输入AIW0和输出AQW0有什么关系

模拟量输入 和输出 本来没有关系 就是要自己通过编写程序来 使他们扯上关系

西门子200PLC，中AIW0是什么意思？

西门子200PLC中AIW0表示第一个模拟量通道地址。

AIW0，是S7-200上的第一个模拟量通道的地址；依次地，AIW2是第二个通道，AIW4是第三个通道，AIW6是第四个通道。

PLC将模拟量值(如温度或电压)转换成1个字长(16位)的数字量。可以用区域标识符(AI)、数据长度(W)及字节的起始地址来存取这些值。

EM235是西门子PLC模拟量扩展模块，4入1出，多种量程设置，通过内部DIP开关可设为量程0---5V，四个模入通道分别在程序中对应Aiw0、Aiw2、Aiw4、Aiw6（当然是在上游无模入通道或模块的情况下），均为整形，各占2字节，量程0---5V对应0--32000（单极性）。

因为模拟输入量为1个字长，且从偶数位字节(如0、2、4)开始，所以必须用偶数字节地址(如AIW0、AIW2、AIW4)来存取这些值，模拟量输入值为只读数据。

扩展资料：

输入采样

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。

在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

参考资料来源：百度百科-西门子PLC

西门子plc输入输出关系

1、AIW0和AQW0并没有实质上的联系.一个是输入,一个是输出.有时候根据工艺上的要求,比如PID控制,那么AIW的输入会作为反馈影响到AQW的输出. 2、根据你的控制要求,是需要开环控制,还是闭环控制来具体设置AIW和AQW之间的关系.如果是开环控制,比如仅仅需要接入一个模拟量显示变频器的速度,或者接出一个模拟量控制变频器的频率.那么模拟量输入和输出之间并没有什么关系,如果是闭环PID控制,那么需要在PLC中编制PID控制的程序.AIW作为反馈,AQW作为输出.

西门子PLC S7-200中什么控件用AQ？

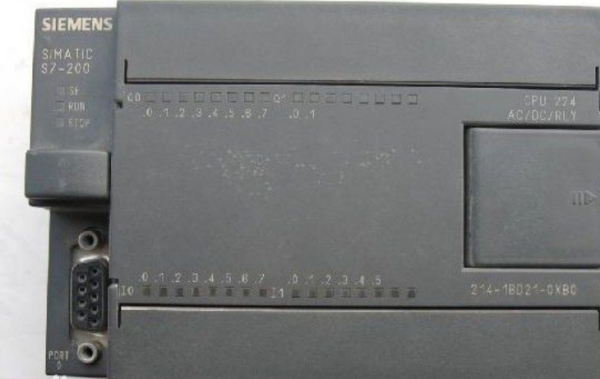

你指的是变量AQW0,AQW2啥的吗，这个是模拟量输出用的，因此有模拟量输出就可以用它，比如224XP自带模拟量输出，就用AQW0来控制输出，还有比如EM232，EM235扩展模块。 与之对应的是AIW0，AIW2等，模拟量输入用的变量。 望采纳。。。。。。。

西门子PLC模拟量输入范围：0~+5V，那么AIW0,AIW2,AIW4是什么啊

1、AIW0表示S7-200上的第一个模拟量通道的地址。

2、AIW2表示S7-200上的第二个模拟量通道的地址。

3、AIW4表示S7-200上的第四个模拟量通道的地址。

4、PLC将模拟量值转换成1个字长(16位)的数字量，能用区域标识符(AI)、数据长度(W)和字节的起始地址来存取。

5、EM235是西门子PLC模拟量扩展模块，4入1出，多种量程设置，通过内部DIP开关可设为量程0---5V。

6、四个模入通道分别在程序中对应Aiw0、Aiw2、Aiw4、Aiw6（当然是在上游无模入通道或模块的情况下），均为整形，各占2字节，量程0---5V对应0--32000（单极性）。

扩展资料

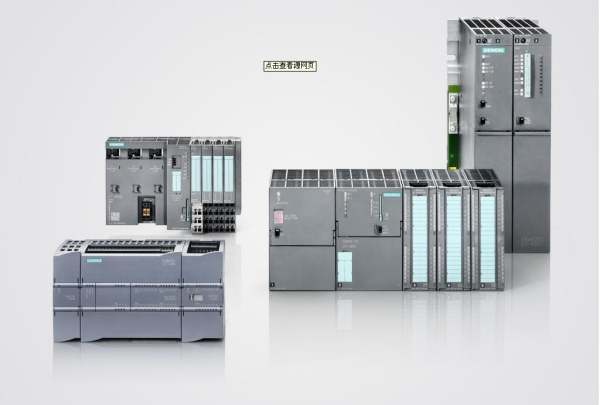

1、西门子（SIEMENS）公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。

2、S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。

3、PLC：平面光波导（技术）。所谓平面光波导，也就是说光波导位于一个平面内。PLC分路器用二氧化硅做的，PLC技术涉及的材料非常广泛。

4、SIMATIC S7-400 PLC S7-400 PLC是用于中、高档性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU。

5、并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。

6、当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

7、PLC不需要大量的活动元件和连线电子元件。它的连线大大减少。与此同时，系统的维修简单，维修时间短。Plc采用了一系列可靠性设计的方法进行设计。

8、例如：冗余的设计。断电保护，故障诊断和信息保护及恢复。PLC是为工业生产过程控制而专门设计的控制装置，它具有比通用计算机控制更简单的编程语言和更可靠的硬件。采用了精简化的编程语言。编程出错率大大降低。

参考资料：百度百科-西门子PLC

百度百科-PLC
