西门子200SMART2个PLC以太网连接路由器其中一个网连接监控另一个就断网什么原因
两块 西门子S7-200 SMART PLC,以太网互联,问:PLC之间如何传递数据?
目前smart200之间暂不不支持以太网通讯,该协议还未开放,只能由于编程和触摸屏连接西门子smart以太网通讯怎么用第一plc控制第二个第三个,在第三个控制第一个plc?
1.S7-200SMART PLC ,可以实现多台PLC 通过以太网 连接在一起,相互之间交换数据。 2.例如:你上面说的是三台PLC 互联: 如果是通过以太网连接,使用PROFI NET通讯协议,三台PLC直接相互之间都可以读或写对方的寄存器。 3.这样你只需要定义好 他们直接的 PROFI NET 读/写 缓冲区就可以了 4.按照你上面的要求:PLC1 控制PLC2、PLC3,PLC3再控制PLC1 举例:PLC1可以读写PLC2 的M10.1 及PLC3的M10.1,PLC3 可以读写PLC1的M10.1 这样他们不就可以相互控制了吗?两个SMART200PLC以太网通讯,需要交换机吗?还是可以直接一根网线就可以
可以一根网线直连,没有问题的。 不过还是建议加一个交换机,这样调试的时候可以同时监控程序、诊断故障, 后期扩展也方便。2个西门子PLCS7-200通讯问题
S7-200 CPU之间最简单易用的通信方式就是PPI通信. PPI协议是专门为S7-200开发的通信协议。S7-200 CPU的通信口(Port0、Port1)支持PPI通信协议,S7-200的一些通信模块也支持PPI协议。Micro/WIN与CPU进行编程通信也通过PPI协议。 S7-200 CPU的PPI网络通信是建立在RS-485网络的硬件基础上,因此其连接属性和需要的网络硬件设备是与其他RS-485网络一致的。 S7-200 CPU之间的PPI网络通信只需要两条简单的指令,它们是网络读(NetR)和网络写(NetW)指令。 在网络读写通信中,只有主站需要调用NetR/NetW指令,从如何通过无线路由器连接西门子PLC
就拿4口路由器举例:路由器端口标示LAN,任选一个端口接PC,另外任选一个端口接PLC(西门子PLC带有以太网口或以太网模块),就完成的连接工作。
使用某公司W150M型无线路由器与西门子S71200PLC连接后,接下来操作:
S7-1200 PLC和计算机的以太网接口的通信参数的设置方法:将S7-1200的以太网接口的IP地址设置为默认的192.168.0.1,子网掩码为255.255.255.0,笔记本电脑的无线网卡的IP地址,192.168.0.5,两个IP地址的最后一个字节只要不重复就可以了。

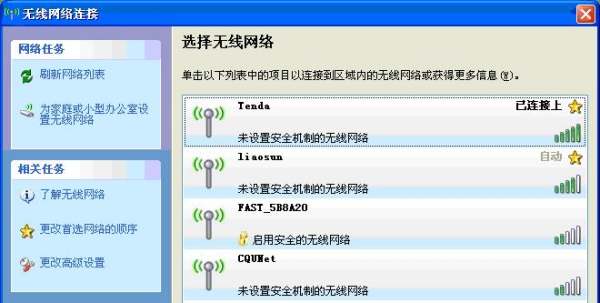

无线路由器采用出厂时默认的AP(无线接入点)模式,用网线连接路由器和S7-1200的RJ 45以太网接口,接通路由器和PLC的电源。用鼠标右键点击Windows下面工具栏上的无线以太网接口的图标,执行出现的快捷菜单中的“查看可用的无线网络”命令。点击打开的“无线网络连接”左边的“刷新网络列表”(见下图),双击右边窗口的无线网络列表中的“Tenda”,该网络的右边出现“已连接上”,表示计算机已经与S7-1200建立起了连接。这样就可以通过无线以太网实现对PLC的下载和监控等操作了。
