阐述简易多功能液体容器的每一个功能实现需用到哪些传感器?相应的检测原理是什么?

智能设备 2023-12-17

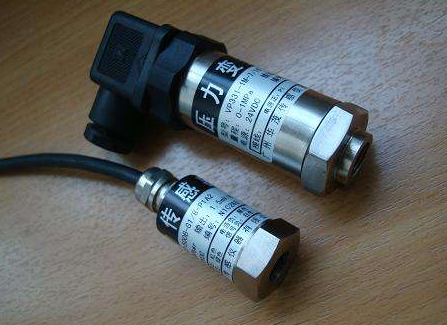

水位传感器工作原理是什么呢?一般应用到什么地方?

据我所知, 水位传感器也就是一种测量水位的压力传感器.他采用的是国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,然后再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA/1~5VDC)。 水位传感器原理是:容器内的水位传感器,将感受到的水位信号传送到控制器,控制器内的计算机将实测的水位信号与设定信号进行比较,得出偏差,然后根据偏差的性质,向给水电动阀发出"开""关"的指令,保证容器达到设定水位。进水程序完成后,温控部份的计算机向供给热媒的电动阀发出"开"的指令,于是系统开始对容器内的水进行加热。到设定温度时。控制器才发出关阀的命令、切断热源,系统进入保温状态。程序编制过程中,确保系统在没有达到安全水位的情况下,控制热源的电动调节阀不开阀,从而避免了热量的损失与事故的发生。 水位传感器一般可使用在城市供电、水利水电、冶金、石化等。广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对供水池、配水池、水处理池、水井、水罐、水箱、油井、油罐、油池及对各种液体静态、动态液位的测量和控制。以上就是关于水位传感器工作原理和适用方位,希望我的回答对你有所帮助。

传感器的工作原理是什么?

传感器的工作原理是:当弹性轴受扭时,应变桥检测得到的mV级的应变信号通过仪表放大器放大成1.5v±1v的强信号,再通过V/F转换器变换成频率信号,通过信号环形变压器从旋转的初级线圈传递至静止次级线圈,再经过外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。

传感器(英文名称:transducer/sensor)是一种检测装置,能感受到被测量的信息,并能将感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。

传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展,让物体有了触觉、味觉和嗅觉等感官,让物体慢慢变得活了起来。通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。

常将传感器的功能与人类5大感觉器官相比拟:

光敏传感器——视觉

声敏传感器——听觉

气敏传感器——嗅觉

化学传感器——味觉

压敏、温敏、

流体传感器——触觉

敏感元件的分类:

物理类,基于力、热、光、电、磁和声等物理效应。

传感器的种类有哪些?

传感器的种类: (一)电阻式 电阻式传感器是将被测量,如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。 (二)变频功率 变频功率传感器通过对输入的电压、电流信号进行交流采样,再将采样 值通过电缆、光纤等传输系统与数字量输入二次仪表相连,数字量输入二次仪表对电压、电流的采样值进行运算,可以获取 电压有效值、 电流有效值、基波电压、 基波电流、谐波电压、 谐波电流、 有功功率、 基波功率、 谐波功率等参数。 (三)称重 称重传感器是一种能够将重力转变为电信号的力→电转换装置,是 电子衡器的一个关键部件

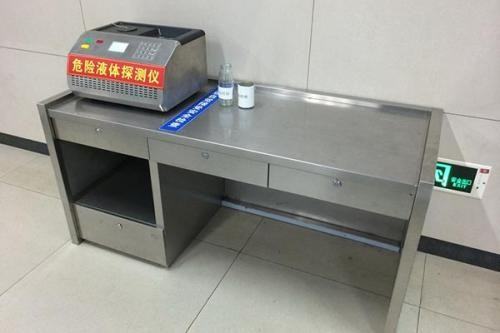

地铁安检处的液体检测仪是什么原理?

液体探测器是根据不同物质反射的不同光谱特征来区分液体类型:适用于非金属容器的微波识别技术;适用于金属容器等的热传导方法等。一种专门用于探测易燃易爆危险液体的安全检查仪器。世界上有许多液体检测技术,如拉曼光谱,即发射一束激光到液体。


目前,我国使用最广泛的地铁是准静态电层析成像,简称“准静态计算断层扫描技术”。它通过测量待测液体的介电常数和电导率来判断待测液体是否有易燃易爆性。安全液体和危险液体的介电常数和电导率相差较大。


因为这种技术可以测出一种媒介电子性质的空间分布,所以液体的性质可以被确定,与容器的材料是否有关。设备与容器之间留有气隙,可以将液体炸药、汽油、丙酮、乙醇等易燃易爆液体与水、可乐、牛奶、果汁等安全液体区别开来,而不直接接触液体。同时,该设备完全是电子设备,不含任何放射性和微波材料以及其他潜在的危险成分。


液体探测器分为台式和手持式。手持式更方便,不需要任何调整和准备工作,操作非常简单。用手握住设备,将传感器靠近液面下待检测的容器,并按下按钮。如果指示灯是绿色的,液体是安全的。如果它是红色的,表示有液体危险;如果是黄色,则表示操作不当,应纠正操作姿势并重新测试。该液体探测器可应用于安全检查、防止恐怖袭击、防火等方面。铁路、车站、机场、地铁、港口等交通部门等;大使馆、警察局、消防局、法院、检察院、边防站和军队等政府部门等。公共场所,如大型会议场所、体育场、剧院、购物中心和其他拥挤的地方都是液体探测器展示其才能的地方。

如何用电感或电容式传感器构成一个测量液体压力的传感器

电容器电容大小表达式:C=εS/4πκd,d为电容器两极板间距离,液体压力变大,上极板向下弯曲,板间距缩小,电容增大。通过电路可以检测到电容变化从而知道压力的变化。

液位变化使得电感元件的自感、互感或导磁率发生变化,故将该变化量送往二次电路即可得到相应的液位数值。电感法应用最为广泛的是高频液位计。

频率调制信号通过射频电缆耦合到传输线传感器谐振回路,谐振回路的输出电压经过检波电路和射频电缆传送给低通滤波器;

根据低通滤波器的输出电压控制调谐电路,产生新的振荡频率,直到传感器谐振电路处于完全谐振状态为止,则此时的振荡频率即与传感器的电感量相对应,从而与液位相对应。

扩展资料:

谐振式测量原理是通过谐振子的振动特性来实现的。谐振子在工作过程中,可以等效的为一个单自由度系统,以系统的固有频率振动,系统的固有频率只与系统中的等效质量和等效弹性系数有关。

谐振式液体密度传感器测量原理是通过系统中的弹性敏感元件和液体相接触。从而改变了系统的等效质量,使得系统的固有频率发生变化。通过测量系统的固定频率变化,确定待测液体的密度。

参考资料来源:百度百科-电感式传感器
