气动装置的安装技术

气动阀门安装需要注意些什么

气动阀门安装需要注意些什么

本文详细分析下气动阀门的安装使用和维护的说明书。如果觉得回答对您有所帮助的话，麻烦您高抬贵手，给美国威盾VTON阀门点个赞。

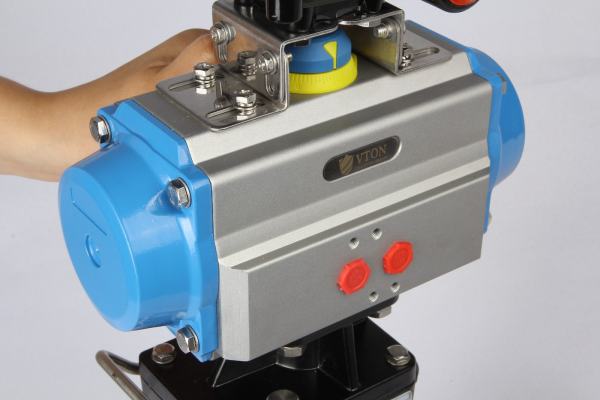

气动阀门

气动阀门的安装使用和维护

1、安装气动阀门时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

2、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。

3、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

4、气动阀门使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

5、气动阀门可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

6、气动阀门一般都设置旁通管路，在检修或更换气动阀门时，可使用旁通管路使用流程照

常进行。

7、气动阀门的定位器或电磁阀调试详见说明书。

8、气动阀门的气源压力要合适，一般是4-8BAR

其它注意注意事项

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

阀门气动装置技术条件是什么？

一、阀门气动装置技术条件 ： 本标准是对JB/T8864-1999《阀门气动装置技术条件》进行修订。 本标准与JB/T8864-1999相比，主要变化如下: --扩大了工作环境温度的范围; --对技术要求中的空载试验的压力及寿命试验中的启闭次数进行了调整; --试验方法中的试验要求也相应变动; --修订了检验规则，增加了抽样检验、出厂试验和型式试验的具体规定。 二、注意事项： 使用执行器时，先确定阀门的扭矩，考虑管道介质；水蒸气或非润滑的介质增加25‰安全值；非润滑的干气介质增加60‰安全值；非润滑用气体输送的颗粒粉料介质增加100‰安全值；对于清洁、无摩擦的润滑介质增加20

气动三角阀安装方法及注意事项介绍

　　大家知道气动三角阀吗?许多人都不太清楚，其实它充当开关的作用，如果龙头漏水等现像发生，可以把三角阀关掉，不必关家中的总阀。所有说气动三角阀这种东西拥有更大的作用，能够实现更高效的作用，那么气动三角阀到底该怎样安装呢?这是个问题，那么今天小编就为大家介绍一下关于气动三角阀安装的问题吧。

　　

　　气动三角阀怎么安装介绍

　　1.气动阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。

　　2.气动阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。

　　3.要保证气球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。

　　

　　4.接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。

　　5.气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。

　　6.安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。

　　7.安装调试开关型气动阀时，先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。

　　

　　气动三角阀安装注意事项

　　1.必须保证流体、气源洁净，以防堵塞电磁阀或气缸活塞。

　　2.电磁阀的线圈带电正常工作时发热较高，请勿触摸。

　　3.电磁阀的线圈带电时，禁止取下，以防止触电。

　　4.电磁阀的线圈、插座、电磁管及连接部分，严禁击打碰撞，以免损坏。

　　5.电磁阀的线圈带电时，严禁覆盖，以防过热烧毁。

　　

　　好了，这些就是小编为大家介绍的关于气动三角阀安装的问题了，经过小编的介绍，相信大家之中很多人都明白了气动三角阀这种东西是如何安装的，反正小编是已经了解了，了解气动三角阀安装这种问题小编感觉还是比较重要的，因为这种东西每个人的家中应该都会需要，所以在大家都了解了之后，以后遇到这种情况也可以很快的解决。

气动元件怎么安装。。。。。

气动执行元件与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命，合理安装是保证执行器转轴与阀杆的同轴度。 执行器与阀门装配之前：应对阀门扭矩测定，不应超出所要求的扭矩。 执行器与阀门装配之后 气动执行器和阀门同时试验，对阀门加压至额定密封压力，执行器以气源压力为0.4-0.7Mpa或按用户需要的气源压力，对气动执行器的两个进气口进行切换进气，观察气动阀门的开启关闭情况，不应有停顿、爬行现象，应开关灵活旋转， 并要进行多次反复试验。 安装有电磁阀的气动执行器: 调试时应先用手动装置进行 （ 电磁阀的红色按钮）调试，然后再通电调试，当采用手动操作时，应先断掉电源，然后调试手动机构。当采用气源

如何正确安装气动阀门

控制阀一般由电动执行机构或气动执行机构与阀体组成。直行程主要有直单座式和直双座式。后者具有循环容量大、不平衡力小、运行稳定等特点，特别适用于大流量、高压降、泄漏小的场合。角行程主要有V型电控球阀和气动调节阀隔膜截止阀、偏心蝶阀等。 调节阀组成：由执行组织和阀体二部份组成，其中，执行组织是调节阀调节阀的推动设备，它按信号压力的巨细产生相应的推力，使推杆产生相应的位移，然后带动调节阀的阀芯动作，气动执行组织特点：气动薄膜执行组织的特点，结构简略，动作可靠，修理便利，价格低廉，是种使用广的执行组织。 气动薄膜执行组织是一种常用的执行组织，气动调节阀的正效果与反效果，气开与气关，正装与反装，动作
