2.某机字长8位,CPU可输出8条数据线(D7~D0),16条地址线

电脑 2023-01-21

微机原理题

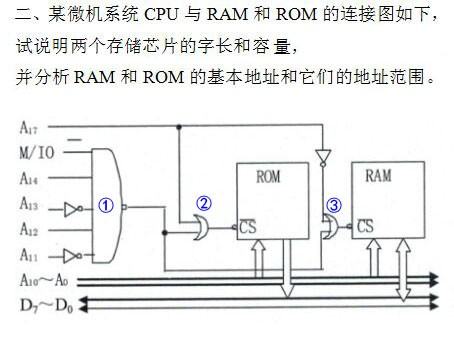

8位数据线D7~D0,两个存储器芯片的字长都是8位;

11位片内字节寻址地址线A10~A0,每片存储器芯片容量=2^11=2048B =2KB

A10~A0对应的片内字节寻址范围:00000000000~11111111111

若A17=1且A14~A11=1010,则与门非①输出脚=0,或非门②输出脚=0,选中ROM

若A17=0且A14~A11=1010,则与门非①输出脚=0,或非门③输出脚=0,选中RAM

若A16A15=00(该2地线接下拉电阻),则:

ROM的片选信号对应的地址总线A17~A11=1001010

RAM的片选信号对应的地址总线A17~A11=0001010

ROM地址范围:10 0101 0000 0000 0000~10 0101 0111 1111 1111

即:25000h ~257FFh

RAM地址范围:00 0101 0000 0000 0000~00 0101 0111 1111 1111

即: 05000Fh ~057FFh

--------------------------------------------

若A16A15=11(该2地线接上拉电阻),则:

ROM地址范围:11 1101 0000 0000 0000~11 1101 0111 1111 1111

即:3D000h ~3D7FFh

RAM地址范围:01 1101 0000 0000 0000~01 1101 0111 1111 1111

即: 1D000Fh ~1D7FFh

8位cpu是不是有8根数据线

是的,数据总线简称DB,MCS51单片机有D0——D7 8根数据线,8位CPU主要是指CPU传送、运算数据是以8位为一组进行的 MCS51单片机的D0——D7 是它的 8根数据线

某一微机系统的CPU字长为8位,地址信号线为16根

应该用两片 8kb/4kb=2 接线应该是这样的因为你要求的是8kb,本来8位的8kb是用13根地址线,但是你要求的是16位宽,所以组成4k(没有b)*16位,读写一次数据是从两个片中分别读写的,一片中存高字节,一片中存低字节,所以地址线应该是a0不接,a1-a12接两个片子的a0-a11,数据线一个片子上的d0-d7接cpu的d0-d7,另一个的d0-d7接d8-d15,然后用a13-a15随便一根接cs,由于你的cs上没加横线,就表示高电平有效。假设a15接cs,那么这个存储器的地址就是0x8000-(0xa000-1),如果接的是a14地址就是0x4000-(0x6000-1),以此类推

计算机组成原理试题

计算机组成原理 三、名词解释 1.计算机系统:由硬件和软件两大部分组成,有多种层次结构。 2.主机:CPU、存储器和输入输出接口合起来构成计算机的主机。 3.主存:用于存放正在访问的信息 4.辅存:用于存放暂时不用的信息。 5.高速缓存:用于存放正在访问信息的付本。 6.中央处理器:是计算机的核心部件,由运算器和控制器构成。 7.硬件:是指计算机实体部分,它由看得见摸得着的各种电子元器件,各类光、电、机设备的实物组成。 软件:指看不见摸不着,由人们事先编制的具有各类特殊功能的程序组成。 8.系统软件:又称系统程序,主要用来管理整个计算机系统,监视服务,使系统资源得到合理调度,高效运行。 应用软

CPU,16根地址线是什么意思,8根数据线是什么意思?2kx8位,这个8位由哪个线决定?

比较复杂。 楼上说的对,CPU总线有三种,地址总线,控制总线和数据总线。 通俗点说就好比你去寄信,地址总线就相当于收件人地址,数据总线就相当于 信件内容,控制总线就好比邮局(我说什么时候给你寄就什么时候给你寄)。 2kx8位由地址线决定。。 顺便说下,没有讲几根几根线的,只能说是几位的线。位(bit):数据最小的单位,8位等于1字节(B),2个字节等于2个英文字母等于1个汉字。。 回答完毕。。
