MCGS触摸屏与1200PLC之间无线PN通信怎样实现?

电脑 2023-04-04

mcgs与西门子s7-1200 如何通讯,求大神指点

1200和mcgs要用网口通讯,设置同一网断的IP地址即可,比如触摸屏设192.168.0.2,PLC设192.168.0.1.

mcgs怎么与plc通讯

一、需要一条松下PLC专用编程通讯线,一端5针插头连接PLC,一端9针母头连接MCGS通讯口。 二、松下PLC通讯格式选择默认: 三、MCGS触摸屏的通讯格式要和上面的格式一致,特别注意MCGS的设备地址号,如果0不行就改为1,只要做到以上几点,通讯就能成功。 实际上就是一个组态,协议都是设置好的,你指需要根据具体的设备选择就行了;换句话说就是功能更强大的触摸屏工作模式,只是不是触摸的形式 更多关于mcgs怎么与plc通讯,进入:https://m.abcgonglue.com/ask/d20def1615839542.html?zd查看更多内容

PLC与触摸屏实现无线通讯的办法?

PLC与触摸屏的无线通讯方法大同小异,以威纶通触摸屏与欧姆龙PLC之间实现无线通讯方法为例说明一下:

主站设备:威纶通触摸屏

从站设备:欧姆龙系列PLC *3台

PLC无线通讯终端—DTD435M-V96 * 4块

通讯协议:Host-Link协议

主从关系:1主3从

通讯接口:Rs485接口

通讯参数:9600,8,N,1

供电:9-24VDC

传输距离:20KM以内皆可

第一步:欧姆龙 CP1E 与无线终端 DTD435M 接线

第二步: 触摸屏与无线终端 DTD435M 接线

第三步:给无线通讯终端接入天线

第四步:全部接线结束后,分别给触摸屏与无线通讯终端供电

威纶通触摸屏作为主站,欧姆龙CP1E作为从站,并采用DTD435MC-V96,作为实现无线通讯的硬件设备。只需简单接线,无需二次开发即可完成无线通讯。

触摸屏与plc怎么通信

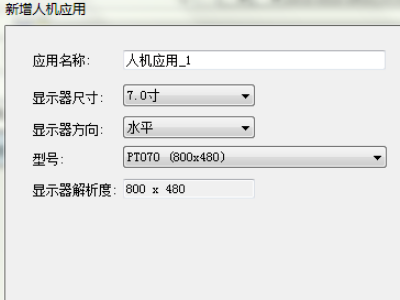

1、创建触摸屏文件打开触摸屏软件,新建一个文件,根据向导选择触摸屏的型号。

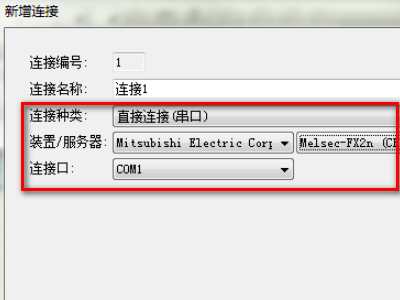

2、plc类型在装配中选择,及通讯口。

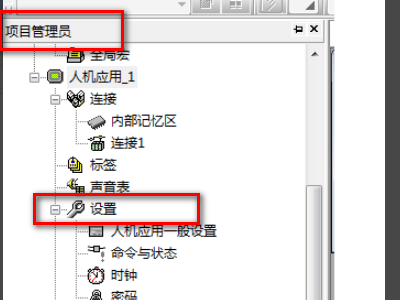

3、在软件中右侧项目管理员,在设置一览中打开命令与状态。

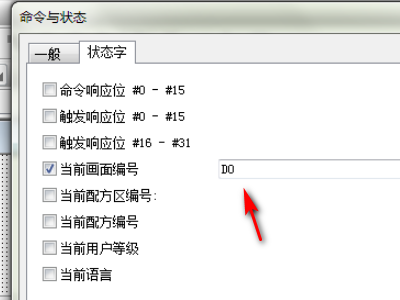

4、在状态字中勾选当前画面编号,在其右侧填写d0,其他的也可以,只要是寄存器就可以,最好不要使用断电保持的,确定。

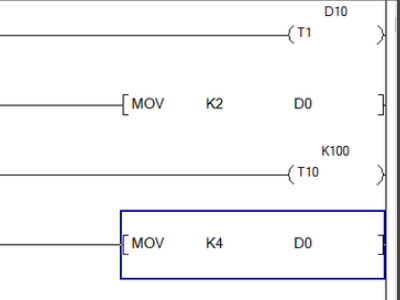

5、创建plc文件,打开plc软件在软件中写入下列指令,就完成了。

MCGS触摸屏与S7-200SMART之间可以实现以太网无线通信吗?

首先答案是肯定的,MCGS触摸屏与S7-200SMART之间可以实现以太网无线通信,只要借助于无线以太网通讯终端DTD418M就可以直接取代网线,免去布网线的烦恼,轻松实现触摸屏和PLC之间网口无线传输数据以及远距离控制移动设备等。手边刚好有这方面的测试过程,希望能够帮到您。 一、测试前无需更改网络参数和原有程序,也不必了解S7协议细节,通过DTD418M即可直接替换触摸屏与PLC之间有线以太网通讯,且稳定方便的实现S7协议下无线以太网通讯。 二、测试设备与参数 西门子PLC型号:S7-200Smart × 2台 触摸屏:MCGS-TPC7031KT × 1台 DTD418MA :3块 主从关
