西门子s7-200程序编译成功 下载到plc 报警指示灯亮 是什么原因?编译成功了只能说明没有语法,指令的错误。但是实际数据参数等不一定是对的,如果错了,那么下载到PLC中运行就会出错
触摸屏与plc怎么通信?
plc与触摸屏怎么通信
当扫描用户程序结束后,PLC控制器就进入输出刷新阶段。在此期间,CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。这时,才是PLC控制器的真正输出。
PLC控制器通信含PLC控制器间的通信及PLC控制器与其它智能设备间的通信。随着计算机控制的发展,工厂自动化网络发展得很快,各PLC控制器厂商都十分重视PLC控制器的通信功能,纷纷推出各自的网络系统。新近生产的PLC控制器都具有通信接口,通信非常方便。
扩展资料
PLC用梯形图编程,在解算逻辑方面,表现出快速的优点,在微秒量级,解算1K逻辑程序不到1毫秒。它把所有的输入都当成开关量来处理,16位(也有32位的)为一个模拟量。大型PLC控制器使用另外一个CPU来完成模拟量的运算。把计算结果送给PLC的控制器。
以存储执行逻辑运算、顺序控制、定时、计数和运算等操作的指令;并通过数字输入和输出操作,来控制各类机械或生产过程。用户编制的控制程序表达了生产过程的工艺要求,并事先存入PLC控制器的用户程序存储器中。
参考资料来源:百度百科-可编程逻辑控制器
参考资料来源:百度百科-触摸屏
PLC与触摸屏之间应该怎么通讯,为什么一直会跳出PLC no response呢?
具体方法如下:
1、首先打开触摸屏电脑上的网络连接窗口。

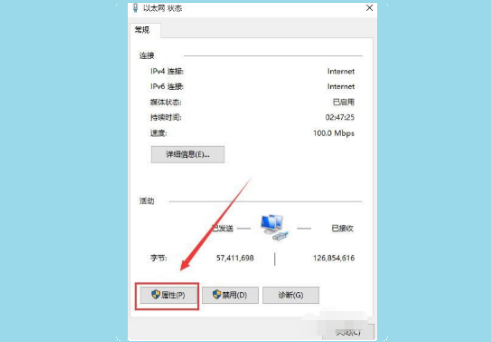

然后鼠标双击网络图标,进入网络状态窗口,点击属性按钮。
2、鼠标双击选项internet 协议版本4。

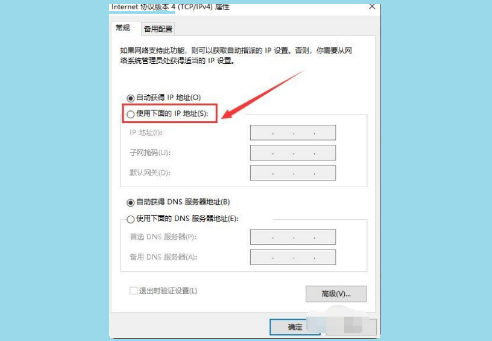

在属性窗口,选择使用下面的IP地址。

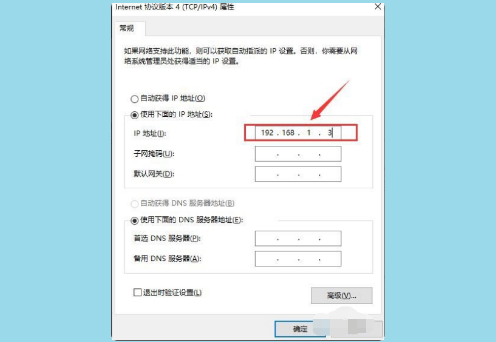

3、接下来在第一行输入IP地址,前三段和plc要一致,最后一段不一样,数值在2-254之间选择。

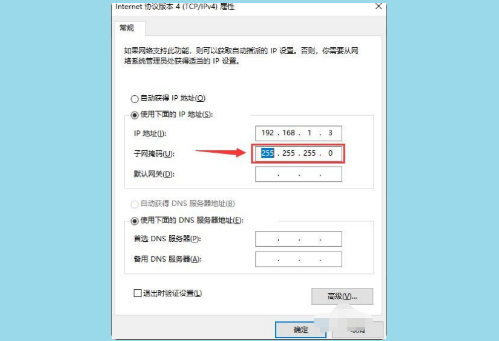

4、第二行设定对应的子网掩码,这里设置为255.255.255.0。

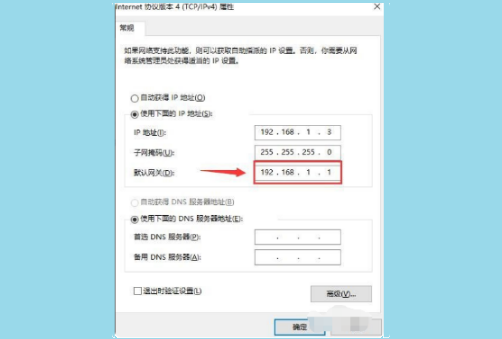

5、最后设置网关,网关设置plc的ip地址。不需要设置DNS,将触摸屏电脑和plc用直通网线连接后就可以通信了。
触摸屏如何与PLC之间通讯
一般如果是同一品牌的触摸屏还有plc,直接用厂家配的线插好就可以连接了,如果是不同厂家的plc和触摸屏一般采用232/485都是可以的,把通讯波特率还有校验位、数据位等通讯参数设置好就可以通讯了。西门子S7-200PLC和三菱的触摸屏怎么通讯?
这个需要结合三菱的触摸屏型号支持哪些品牌PLC的通讯驱动; 就以前对三菱的触摸屏的认知,貌似触摸屏本身是没有西门子S7-200PLC直接通讯驱动。 那么就需要结合触摸屏本身支持哪些标准通讯协议,如果支持RS485 MODBUS,那可以通过西门子S200PLC中编写MODBUS从站程序,通过RS485总线MODBUS方式通讯。 当然想省事又不差钱的可以直接买一个协议转换模块,现在市面上很多针对不同协议进行转换的模块。三菱plc怎么和威纶触摸屏通信?
要想实现三菱plc和威纶触摸屏通信的通信其实很简单,步骤如下:

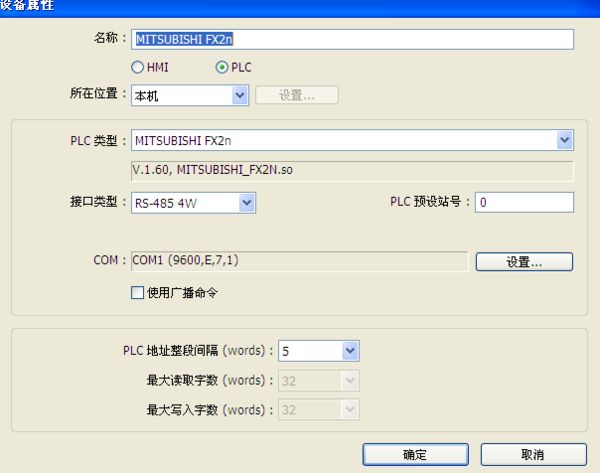

1、打开威纶软件;
2、单击“编辑”——系统参数;
3、在弹出的对话框名称中输入“三菱型号”;
4、并勾选下面的“PLC”,选择好PLC类型;
5、用通讯线联机即可实现通讯。

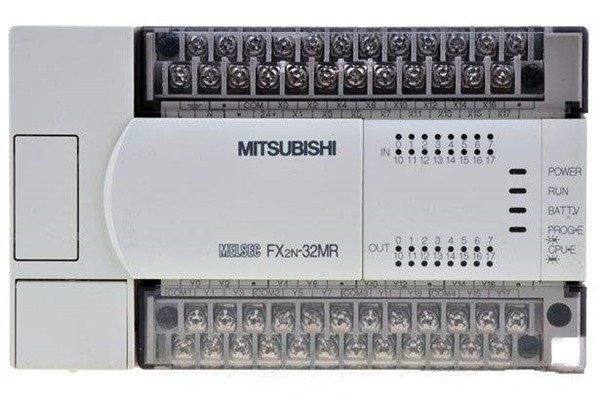

三菱PLC英文名又称:Mitsubish Programmable Logic Controller,是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
扩展资料:
威纶(WEINVIEW)是威纶通触摸屏的简称。公司总部位于中国台湾省。
威纶通科技有限公司(WEINVIEW CO.,LTD)是集研发、生产、制造、销售于一体的金牌人机界面供应商。
基于先进的人机沟通技巧和品牌化发展理念,在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。
WEINVIEW品牌专注于中国HMI市场,已广泛应用于机械、纺织、电气、包装、化工等行业。
参考资料:百度百科-威纶
