谁有VISI 15 的软件教程啊网上资料并不多,给你几个地址 http://dx.mouldbbs.com/viewthread.php?tid=290190&highlight=visi 视频教程 http://www.jxcad.com.cn/read.php?tid
ad17和AD18设置栅格方式一样吗
扭矩20nm.AD18是什么意思,AD是什么意思?18又是什么意思?那么其他的范围又怎么表示呢?
AD:扭矩拧紧方式(另外AW:转角拧紧方式,AFW:拧紧点转角拧紧方式) AD15:目标扭矩的±7.5%(例如20NmAD15,拧紧目标20Nm,扭矩范围在18.5Nm与21.5Nm之间都算合格) AD16:目标扭矩的±10%例如20NmAD16,拧紧目标20Nm,扭矩范围在18Nm与22Nm之间都算合格) AD17:目标扭矩的±12%(例如20NmAD17,拧紧目标20Nm,扭矩范围在17.6Nm与22.4Nm之间都算合格) AD18:目标扭矩的±15%(例如20NmAD18,拧紧目标20Nm,扭矩范围在17Nm与23Nm之间都算合格)AD18怎么改变pcb原理图的网格大小
具体操作步骤如下:

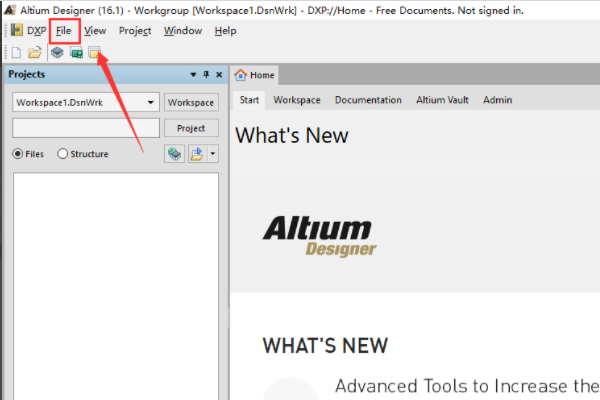

1、首先,打开altium
designer,单击【file】,如下图所示,然后进入下一步。

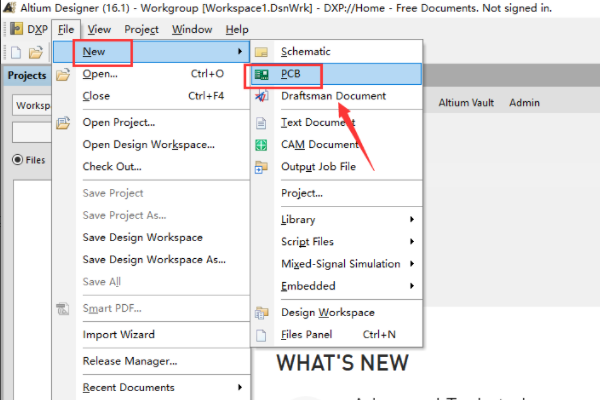

2、其次,单击file中的NEW-PCB,以创建一个新的PCB图。如下图所示,然后进入下一步。

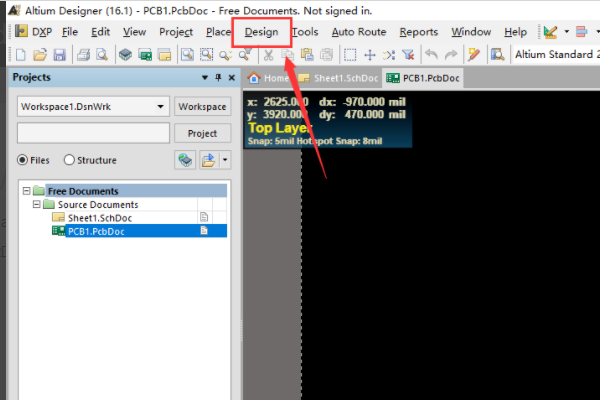

3、接着,进入到新的界面,单击【design】,如下图所示,然后进入下一步。

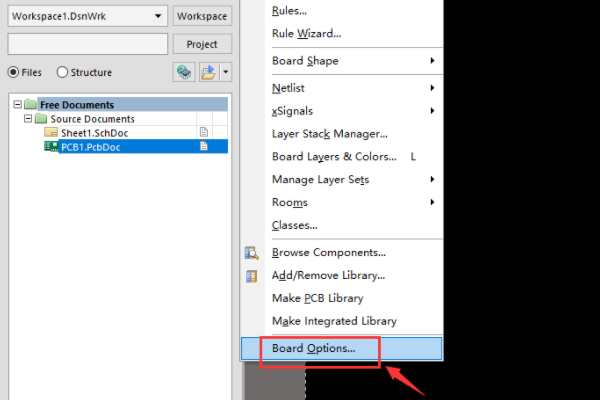

4、然后,单击设计菜单中的板上选项【board options】进入,如下图所示,然后进入下一步。

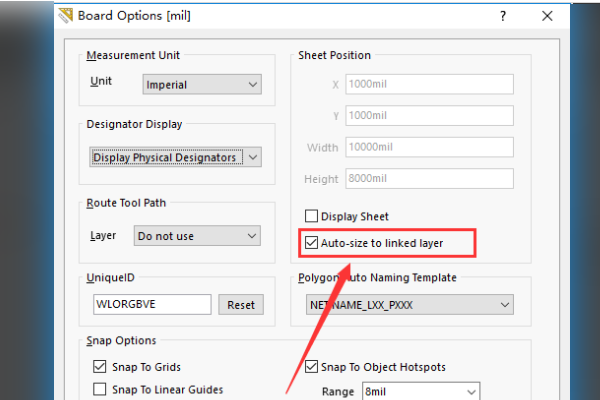

5、然后,在弹出窗口中,取消勾选Auto-size,如下图所示,然后进入下一步。

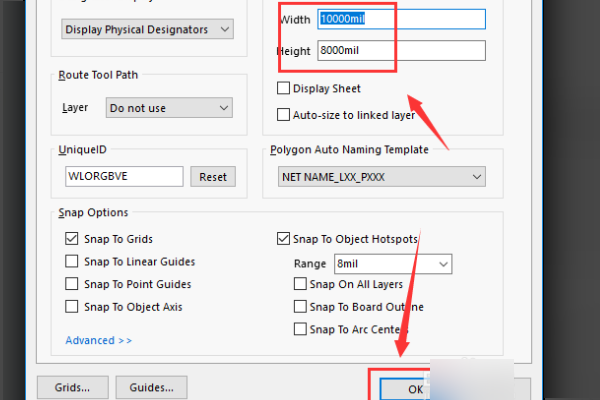

6、最后,根据需要设置权width/height值,设置好后单击确定即可,如下图所示,这样,问题就解决了。
AD15和AD17哪个好用
AD16 及其之前的版本基本没有太大的差别,如果是初学者,AD15 足以 AD17 变化较大,不建议使用,不好用, AD18 跟17操作什么的有点像,但是AD18要好用一点Altiumdesigner栅格区域大小如何调整
Altiumdesigner栅格区域大小调整的具体步骤如下:
我们需要准备的材料分别是:电脑、Altiumdesigner.
1、首先我们打开电脑,双击打开“Altiumdesigner”,进入到编辑页面中。
2、然后我们点击编辑页面,之后按下键盘上的“ctrl+shift+G”快捷键。
3、然后我们在弹出来的窗口中点击输入想要的栅格大小,之后点击“OK”即可。
AD17怎么设置snap栅格捕捉
在PCB设计界面双击G键即可设置栅格捕捉距离,或者点开红圈部分设置
