垃圾焚烧炉控制系统有哪几种类型?

电脑 2023-09-23

垃圾焚烧炉都有哪几种?工作原理是什么?

垃圾焚烧炉有6种,分别是:流化床焚烧炉、机械炉排焚烧炉、回转式焚烧炉、气化熔融焚烧炉、脉冲抛式炉排焚烧炉、CAO焚烧炉

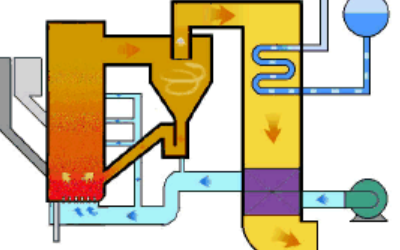

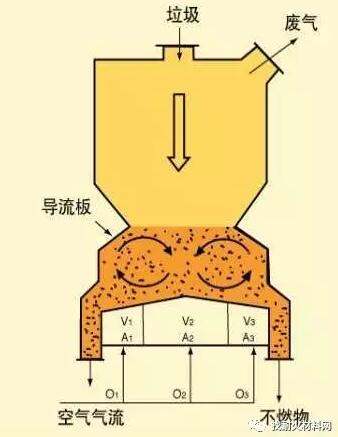

1、流化床焚烧炉

工作原理:

炉体是由多孔分布板组成,在炉膛内加入大量的石英砂,将石英砂加热到600℃以上,并在炉底鼓入200℃以上的热风,使热砂沸腾起来,再投入垃圾。垃圾同热砂一起沸腾,垃圾很快被干燥、着火、燃烧。未燃尽的垃圾比重较轻,继续沸腾燃烧,燃尽的垃圾比重较大,落到炉底,经过水冷后,用分选设备将粗渣、细渣送到厂外,少量的中等炉渣和石英砂通过提升设备送回到炉中继续使用。

特点:

流化床燃烧充分,炉内燃烧控制较好,但烟气中灰尘量大,操作复杂,运行费用较高,对燃料粒度均匀性要求较高,石英砂对设备磨损严重,设备维护量大。

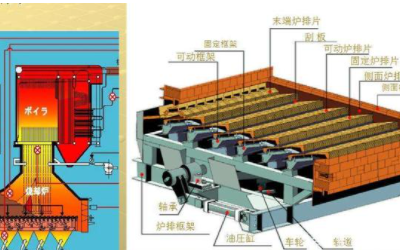

2、机械炉排焚烧炉

工作原理:

垃圾通过进料斗进入倾斜向下的炉排(炉排分为干燥区、燃烧区、燃尽区),由于炉排之间的交错运动,将垃圾向下方推动,使垃圾依次通过炉排上的各个区域(垃圾由一个区进入到另一区时,起到一个大翻身的作用),直至燃尽排出炉膛。燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽,同时烟气也得到冷却,最后烟气经烟气处理装置处理后排出。

特点:

炉排的材质要求和加工精度要求高,要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。另外机械结构复杂,损坏率高,维护量大。炉排炉造价及维护费用高,使其在中国的推广应用困难重重。

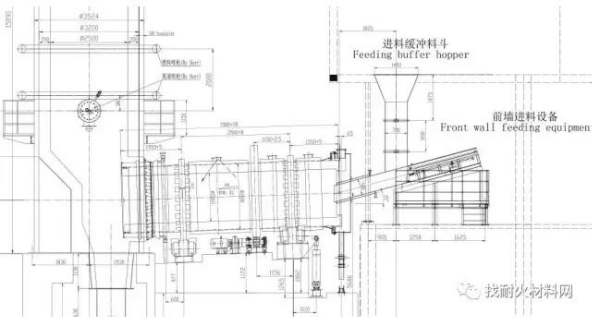

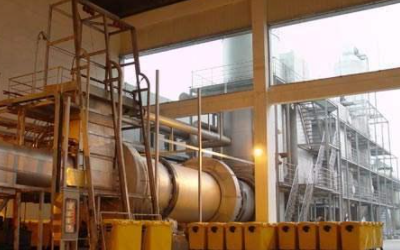

3、回转式焚烧炉

工作原理:

回转式焚烧炉是用冷却水管或耐火材料沿炉体排列,炉体水平放置并略为倾斜。通过炉身的不停运转,使炉体内的垃圾充分燃烧,同时向炉体倾斜的方向移动,直至燃尽并排出炉体。

特点:

设备利用率高,灰渣中含碳量低,过剩空气量低,有害气体排放量低。但燃烧不易控制,垃圾热值低时燃烧困难。

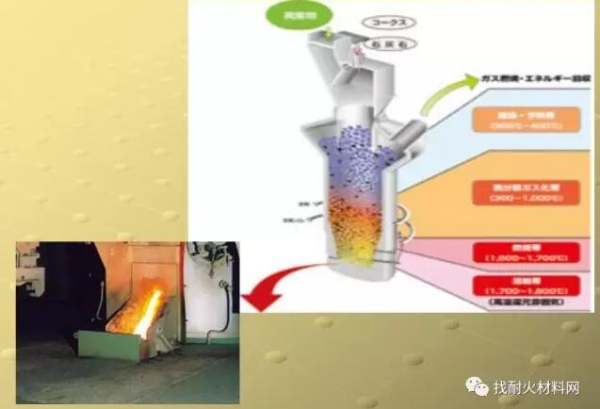

4、气化熔融焚烧炉

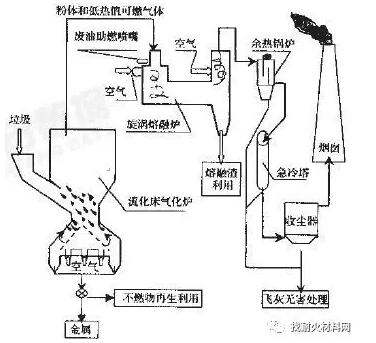

工作原理(荏原式):

生活垃圾于温度500~600℃的流化床内气化,流化床的空气过剩系数保持在0.1~0.3,流化床气体产物包括其中的未燃物、飞灰一起供立式(竖式)旋涡熔融炉,在约1350℃的温度下进行熔融燃烧,熔融燃烧室中的过剩系数为1.3,生活垃圾的热值要求6000kJ/kg以上(≈1433Kcal/kg,太原项目垃圾设计热值1300Kcal/kg)。

为了使该工艺的余热发电效率达到30%以上,特在熔融炉二次燃烧室中安装高效陶瓷换热器将空气预热到700℃以上,将过热器中的过热蒸汽加热,压力达到10MPa,温度为500℃。由于空气中不含HCL等腐蚀物质,因而无须担心高温腐蚀。

特点:

城市生活垃圾气化熔融焚烧技术被称为21世纪的二恶英零排放化生活垃圾焚烧技术,能最大限度的利用垃圾自身所含有的能量,辅助热源消耗少,低二恶英类排放,高效综合回收,最大限度地减容、减量,但要求生活垃圾的热值高于6000kJ/kg,对于我国生活垃圾分类相对较少的情况来说,此技术需改进后用于中国市场。

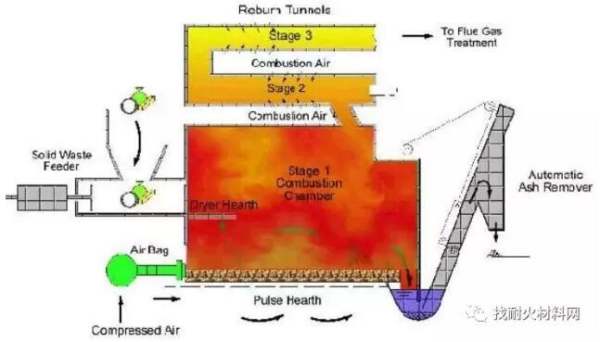

5、脉冲抛式炉排焚烧炉

工作原理:

垃圾经自动给料单元送入焚烧炉的干燥床干燥,然后送入第一级炉排,在炉排上经高温挥发、裂解,炉排在脉冲空气动力装置的推动下抛动,将垃圾逐级抛入下一级炉排,此时高分子物质进行裂解、其它物质进行燃烧。如此下去,直至最后燃尽后进入灰渣坑,由自动除渣装置排出。助燃空气由炉排上的气孔喷入并与垃圾混合燃烧,同时使垃圾悬浮在空中。

挥发和裂解出来的物质进入第二级燃烧室,进行进一步的裂解和燃烧,未燃尽的烟气进入第三级燃烧室进行完全燃烧;高温烟气通过锅炉受热面加热蒸汽,同时烟气经冷却后排出。

特点:

(1)处理垃圾范围广泛能够处理工业垃圾、生活垃圾、医院垃圾废弃物、废弃橡胶轮胎等。

(2)燃烧热效率高正常燃烧热效率80%以上,即使水份很大的生活垃圾,燃烧热效率也在70%以上。

(3)运行维护费用低由于采用了许多特殊的设计以及较高的自动化控制水平,因此运行人员少(包括除灰渣人员在内一台炉仅需两人),维护工作量也较少。

(4)可靠性高经过近20年运行表明,此焚烧炉故障率非常低,年运行8000小时以上,一般利用率可达95%以上。

(5)排放物控制水平高由于采用二级烟气再燃烧和先进的烟气处理设备,使烟气得到了充分的处理。经长期测试,烟气排放物中CO含量1—10PPM,HC含量2~3PPM,NOx含量35PPM,完全符合欧美排放标准。烟气在二、三级燃烧室燃烧时温度达1000℃,并且停留时间达2秒以上,可使二恶英基本分解,烟气中二恶英的含量为0.04ng/m3,远低于欧美标准0.1ng/m3。

(6)炉排在压缩空气的吹扫下,有自清洁功能。

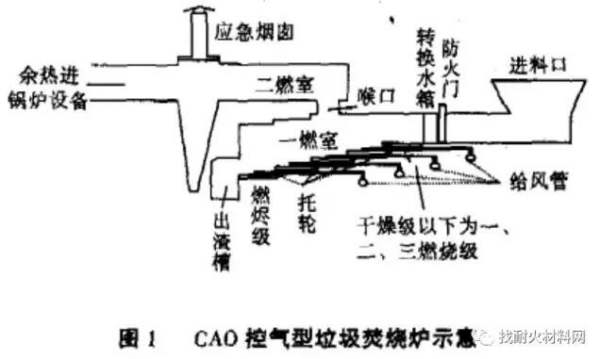

6、CAO焚烧炉

工作原理:

垃圾运至储存坑,进入生化处理罐,在微生物作用下脱水,使天然有机物(厨余、叶、草等)分解成粉状物,其他固体包括塑料橡胶一类的合成有机物和垃圾中的无机物则不能分解粉化。经筛选,未能粉化的废弃物进入焚烧炉的先进入第一燃烧室(温度为600℃),当温度>850℃时,垃圾进行厌氧燃烧,产生的可燃气体再进入第二燃烧室,不可燃和不可热解的组份呈灰渣状在第一燃烧室中排出。

第二室温度控制在860℃进行燃烧,高温烟气加热锅炉产生蒸汽。烟气经处理后由烟囱排至大气,金属玻璃在第一燃烧室内不会氧化或融化,可在灰渣中分选回收。

特点:

可回收垃圾中的有用物质,焚烧炉焚烧的是分类后的有机垃圾,发热量高,生成一氧化碳等可燃气体多,发电量高。但在我国,实际生活垃圾分类相当少,CAO炉不太适宜我国的垃圾焚烧。

垃圾焚烧炉的几大附属系统分别是什么?

垃圾焚烧适用于生活垃圾、医疗垃圾、一般工业垃圾(一般工业垃圾采用高温燃烧,二次加氧,自动卸渣的高新技术措施,达到排污的监控要求)等。 与填埋和堆肥相比,垃圾焚烧更节约土地,不会造成地表水和地下水污染。[1]在城市化加速推进、建设用地指标接近极限的情况下,对于中东部人口稠密、用地紧张、垃圾围城的大中型城市来讲,垃圾焚烧逐渐成为一种现实选择。垃圾焚烧炉是焚烧处理垃圾的设备,垃圾在炉膛内燃烧,变为废气进入二次燃烧室,在燃烧器的强制燃烧下燃烧完全,再进入喷淋式除尘器,除尘后经烟囱排入大气。垃圾焚烧炉由垃圾前处理系统、焚烧系统、烟雾生化除尘系统及煤气发生炉(辅助点火焚烧)四大系统组成,集自动送料、分筛、

焚烧炉的种类有哪些?

1、炉排式焚烧炉

炉排式焚烧炉是连续工作的,其垃圾处理量可达到200t/d以上,其底部设有炉箅,垃圾由上端料斗供给。待燃烧的垃圾堆放在炉箅上,燃烧空气从炉下部吹入,进行干燥,直接燃烧。用炉排式焚烧炉处理垃圾。


2、CAO(ControlledAirOxidation,控制空气燃烧)焚烧系统

该系统是一种新型垃圾焚烧炉,垃圾处理能力在150t/d以下,其特点包括:垃圾先经过热氧化分解处理,气化后再燃烧,燃烧稳定性好,燃尽率高,但是燃烧速度很慢,且燃烧过程对氧量、炉温控制的要求较高,若是含水量大的垃圾。



3、流化床式焚烧炉

流化床式焚烧炉的炉体是由多孔分布板组成,在炉膛内加入大量的石英砂,将石英砂加热到600℃以上,并在炉底鼓入200℃以上的热风,使热砂沸腾起来,再投入垃圾。垃圾同热砂一起沸腾,垃圾很快被干燥、着火、燃烧。


4、回转窑式工业垃圾焚烧炉

回转窑式焚烧炉是由回转窑、废弃物供给装置、二次燃烧炉、烧嘴等构成,后部还设有炉箅进行二次焚烧。这种回转窑式炉适宜处理大型垃圾和工业废弃物(如污泥、涂料渣和塑料等),且垃圾一般不需要进行分类破碎。


5、等离子体气化炉

相比传统燃烧技术,等离子体技术通过对空气进行电离,在千分之一秒内温度可达3000℃~10000℃,有毒物质在高温下快速裂解,因而不会产生二恶英,危险气体和重金属在等离子炉中处理后能实现无害化。

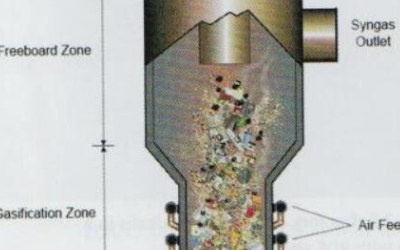

当垃圾投入到等离子体气化炉中后(如图1),有机垃圾在炉中,迅速脱水、热解、裂解,产生以H2、CO和部分有机气体等为主要成份的混合可燃性气体,再经过二次燃烧达到减容化、无害化。


几种常用垃圾焚烧炉的工作原理和特点?

机械炉排焚烧炉 工作原理:垃圾通过进料斗进入倾斜向下的炉排(炉排分为干燥区、燃烧区、燃尽区),由于炉排之间的交错运动,将垃圾向下方推动,使垃圾依次通过炉排上的各个区域(垃圾由一个区进入到另一区时,起到一个大翻身的作用),直至燃尽排出炉膛。燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽,同时烟气也得到冷却,最后烟气经烟气处理装置处理后排出。 特点:炉排的材质要求和加工精度要求高,要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。另外机械结构复杂,损坏率高,维护量大。炉排炉造价及维护费用高,使其在中国的推广应用困难重重。 低温磁化降解炉 工作原理:炉体是由多孔分布

焚烧炉系统的五大组成结构是什么?

垃圾焚烧炉属于层燃炉,按燃料层相对炉排的移动可分为固定床炉、移动床炉和链条炉。固定床炉是燃料层不移动,移动床炉是燃料层在炉排上移动,链条炉是燃料层随炉排一起移动。现代大型垃圾焚烧炉通常使用移动床炉。

炉排垃圾焚烧锅炉主要指机械炉排炉。机械炉排炉技术发展成熟,具有通用性及安定性,运行管理方便,目前实际使用最为广泛。炉排技术主要有水平炉排、倾斜炉排、往复炉排等。

炉排炉适用于低位发热值5000J/kg以上的垃圾,对垃圾尺寸和形状几乎没有限制,焚烧后炉灰约占原重10%。炉排炉单炉容量大,目前最大容量达到1200t/(日•台)。我国大城市产生垃圾量大,污染物排放控制较严,可燃垃圾经过简单分拣后热值可达到5000J/kg以上,建设大型垃圾焚烧厂成为发展方向。垃圾焚烧发电厂具有一定规模也可以提高热回收率、提高发电效率、利于污染物排放管理、保证焚烧厂顺利运营。垃圾焚烧厂通常采用2条以上焚烧线,单台处理量300~800t/日的炉排炉焚烧炉.炉排炉通常设计不掺烧煤或其他辅助燃料。

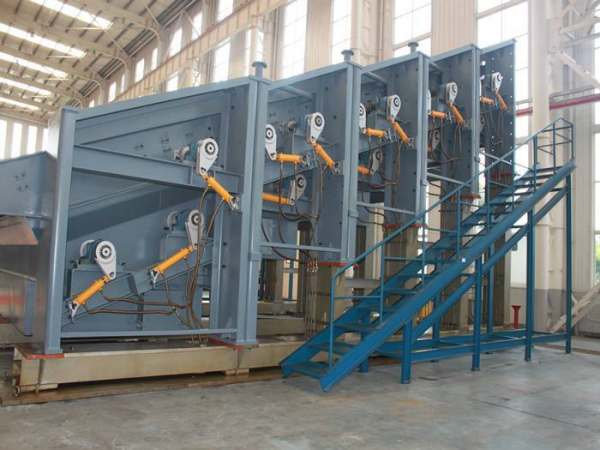

炉排炉构成

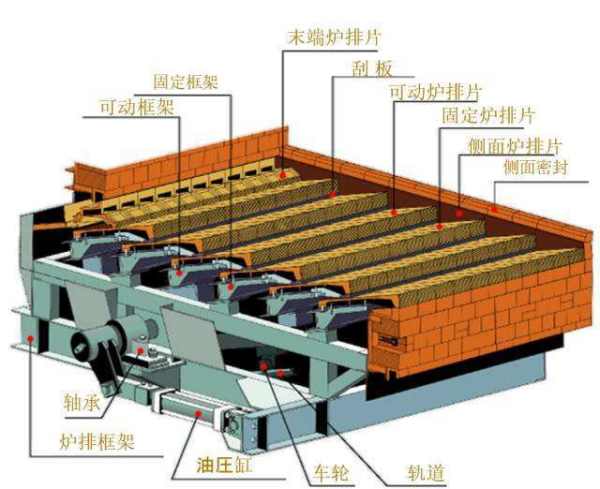

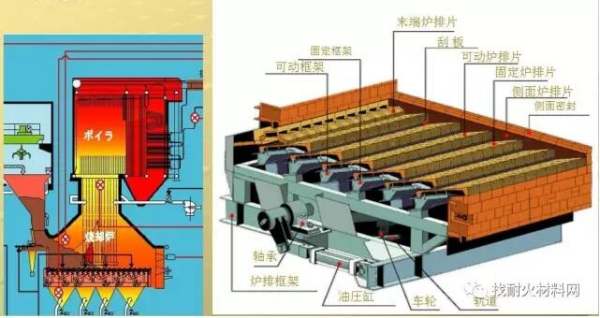

炉排炉由炉排片、炉排支架、风箱、壳体、炉墙、驱动装置等组成。炉排水平布置,从前往后依次分为干燥段、焚烧Ⅰ段、焚烧Ⅱ段、燃尽段,各段由液压装置独立驱动。炉前布置垃圾给料机,给料机与干燥段间有一高度段差,干燥段与燃烧Ⅰ段间也有一高度段差。焚烧炉四周为耐火砖砌成的炉墙,炉墙外为钢板和框架组成的壳体。炉排下部按燃烧各区段布置多个独立风室,每个风室有单独的供风管道,从燃烧空气母管供给的空气量可以分别调节。图1~图3为炉排炉示意图。
